| Номер в госреестре | 57825-14 |
| Наименование СИ | Системы тестирования ТВ-вещания |
| Обозначение типа СИ | R&S BTC |
| Изготовитель | "Rohde & Schwarz GmbH & Co. KG", Германия, Фирма "Rohde & Schwarz zavod Vimperk, s.r.o.", Чехия |
| Год регистрации | 2014 |
| Срок свидетельства | 22.07.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы тестирования ТВ-вещания R&S BTC (далее по тексту - системы) предназначены для измерения и тестирования параметров теле-радио вещательного оборудования.
Системы тестирования ТВ-вещания R&S BTC это генератор опорного сигнала, предоставляющий функции анализа и автоматизированные тестовые последовательности для аудио-, видео- и мультимедийных приложений.
Принцип работы систем R&S BTC основан на формировании в приборе базового диапазона частот синтезатором высокой частоты и расширением его вниз и вверх в устройстве формирования выходного сигнала. Источником опорной частоты для синтезатора высокой частоты служит кварцевый генератор частотой 10 МГц.
Системы R&S BTC имеют следующие частотные опции:
R&S®BTC-B3100 - низкий уровень фазового шума ВЧ-тракт A ВЧ-тракт B
от 100 кГц до 3 ГГц R&S®BTC-B3103 от 100 кГц до 3 ГГц R&S®BTC-B3203 от 100 кГц до 6 ГГц R&S®BTC-B3106 от 100 кГц до 6 ГГц R&S®BTC-B3206
Системы R&S BTC позволяет генерировать теле-радио вещательные сигналы аналогового стандарта и цифровых стандартов DVB-T/H, DVB-T2, DVB-С, DVB-S/S2, моделировать сеть передачи, а также анализировать аудио- и видеосигналы с возможностью автоматизированного тестирования.

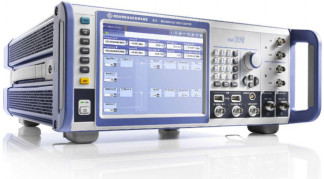

Внешний вид системы тестирования ТВ-вещания R&S BTC показан на рисунке 1.
Программное обеспечение предназначено только для управления режимами работы системы тестирования ТВ-вещания R&S BTC.
Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Таблица 1
| Наименование ПО | Идентификационное наименование ПО | Номер версии (иденти-фикацион-ный номер) ПО | Цифровой идентифика тор ПО (контрольная сумма) | Алгоритм вычисления цифрового идентификатора ПО |
| R&S BTC Firmware | R&S BTC Firmware | не ниже V2.80 | 2114.3000.02 | CRC32 |
| Диапазон рабочих частот: опции: R&S BTC-B3103, R&S BTC-B3203 R&S BTC-B3106, R&S BTC-B3206 | от 100 кГц до 3 ГГц от 100 кГц до 6 ГГц |
| Пределы допускаемой относительной погрешности частоты: с опцией R&S BTC-B3100 | ± 6 х 10-8 ± 6 х 10-9 |
| Диапазон установки уровня выходного сигнала, дБм (где дБм означает дБ относительно 1 мВт): 100 кГц < Fнесущ.< 1 МГц 1 МГц < Fнесущ.< 3 МГц 3 МГц < Fнесущ.< 6 ГГц | от минус 145 до плюс 8 от минус 145 до плюс 13 от минус 145 до плюс 30 |
| Пределы допускаемой относительной погрешности установки уровня сигнала, дБм (для настройки уровня характеристика: авто и температурного диапазона : от плюс 18 С до плюс 33 С) 100 кГц < Fнесущ.< 3 ГГц 3 ГГц < Fнесущ.< 6 ГГц | ± 0,5 ± 0,7 |
| КСВН выхода ВЧ, не более (волновое сопротивление 50 Ом) | 1,6 |
| Относительный уровень гармонических составляющих спектра выходного сигнала (при Fнесущ. > 1 МГц, уровень не более плюс 8 дБм), дБн не более | минус 30 |
| Относительный уровень негармонических составляющих спектра выходного сигнала (Рвых. не менее минус 10 дБм) в диапазоне частот, дБн, не более: 100 кГц < Fнесущ.< 200 МГц 200 МГц < Fнесущ.< 1500 МГц 1500 МГц < Fнесущ.< 3 ГГц 3 ГГц < Fнесущ.< 6 ГГц | минус 77 минус 80 минус 74 минус 68 |
| Относительная спектральная плотность мощности фазовых шумов, дБн/Гц, не более (полоса измерения = 1 Гц, | |
| отстройке от несущей на 20 кГц) | |
| 20 МГц < Гнесущ.< 200 МГц | минус 128 |
| Гнесущ. = 1 ГГц | минус 131 |
| Гнесущ. = 2 ГГц | минус 125 |
| Гнесущ. = 3 ГГц | минус 121 |
| Гнесущ. = 4 ГГц | минус 119 |
| Гнесущ. = 6 ГГц | минус 115 |
| Время прогрева, мин. | 30 |
Технические характеристики:
Масса - не более 21 кг;
Габариты (длинна х ширина х высота) - мм, не более 435 х 192 х 460 Напряжение питания от сети переменного тока частотой 50 Гц, В - от 100 до 240.
Условия эксплуатации:
Рабочие условия эксплуатации:
диапазон рабочих температур от плюс 5 до плюс 45 °С
Знак утверждения типа наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на боковую панель системы тестирования ТВ-вещания R&S BTC методом наклейки.
Комплект поставки включает:
- система тестирования ТВ-вещания R&S BTC - 1 шт.;
- опции к системе - по отдельному заказу;
- руководство по эксплуатации с методикой поверки - 1 шт.
осуществляется по документу МП РТ 2060-2014 “Системы тестирования ТВ-вещания R&S BTC. Методика поверки”, утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 10 февраля 2014 г.
Средства поверки:
| Наименование средства поверки | Требуемые технические характеристики средства поверки | Рекомендуемое средство поверки | |
| Пределы измерений | Пределы допускаемой погрешности | ||
| Стандарт частоты | Частота выходных сигналов 5 МГц, 10 МГц | ± 5-10-10за 1 год | Стандарт частоты рубидиевый GPS -12RG, Госреестр: 43830-10 |
| Частотомер универсальный | Диапазон частот от 0,001 Гц до 100 МГц | ± 5-10-10с внешней опорной частотой за 1 год | Частотомер универсальный CNT-90XL, Госреестр: 41567-09 |
| Анализатор спектра | Диапазон частот от 20 Гц до 50 ГГ ц; фазовый шум на 1 ГГц, при отстройке 10 кГц | ± 0,3 дБ минус 136 | Анализатор источников сигналов FSUP50 Госреестр: 37175-08 |
| Измеритель мощности | от 1 Гц до 18,00 ГГц | ± 0,17 дБ | Преобразователь измерительный NRP-Z24, Госреестр: 37008-08 |
| Анализатор телевизионный | Диапазон частот от 100 кГц до 2,5 ГГц | ± 0,5 дБ | Анализатор телевизионный R&S ETL, Госреестр 38441-08 |
| Анализатор цепей | от 10 МГц до 50 ГГц КСВН: от 1,05 до 10 | ± 5% | Анализатор цепей векторный ZVА Госреестр № 48355-11 |
Сведения о методиках (методах) измерений содержатся в документе “Системы тестирования ТВ-вещания R&S BTC. Руководство по эксплуатации”.
Нормативные и технические документы, устанавливающие требования к системам тестирования ТВ-вещания R&S BTC
- Техническая документация фирмы-изготовителя “Rohde&Schwarz GmbH & Co. KG”, Германия.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 4 |
| Поверителей | 2 |
| Актуальность данных | 22.11.2024 |
