| Номер в госреестре | 57832-14 |
| Наименование СИ | Аппаратура навигационная потребителей глобальных навигационных спутниковых систем ГЛОНАСС/GPS |
| Обозначение типа СИ | АвтоГРАФ-GSM, АвтоГРАФ-GSM+, АвтоГРАФ-GSM/SL |
| Изготовитель | ООО "Техноком", г.Челябинск |
| Год регистрации | 2014 |
| Срок свидетельства | 22.07.2019 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
Аппаратура навигационная потребителей глобальных навигационных спутниковых систем ГЛОНАСС/GPS АвтоГРАФ-GSM, АвтоГРАФ^М+, АвтоГРАФ-GSM/SL (далее - аппаратура) предназначена для измерений текущих навигационных параметров, определения на их основе координат и скорости потребителя и выдачи шкалы времени (ШВ), синхронизированной с ШВ UTC(SU).
Принцип действия аппаратуры основан на измерении псевдодальностей, псевдофаз, доп-леровских смещений частот по сигналам ГНСС ГЛОНАСС и GPS в частотном диапазоне L1, определении, хранении и передачи данных о транспортном средстве коммуникационному серверу для дальнейшей передачи и обработки в диспетчерских центрах, подстройке секундной метки времени (PPS) к ШВ UTC(SU).
Конструктивно аппаратура представляет собой корпус с входными и выходными разъемами. Аппаратура оснащена навигационным модулем для работы со спутниковыми сигналами систем ГЛОНАСС и GPS. К входным разъемам подключаются антенный блок аппаратуры навигационной, антенный блок GSM-модема, цифровые и аналоговые датчики, к выходным разъемам - ПЭВМ с программным обеспечением (при необходимости). Аппаратура выпускается в трех вариантах исполнения: «АвтоГРАФ-GSM», «АвтоГРАФ-GSM+», «АвтоГРАФ-GSM/SL». Варианты исполнения отличаются количеством входов для подключения цифровых и аналоговых датчиков, габаритными размерами.
Обмен данными с аппаратурой осуществляется в соответствии с протоколом GSM.

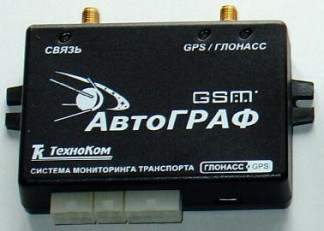

Внешний вид аппаратуры в различных вариантах исполнения приведен на рисунках 1-3.
й И
GPS/ГЛОНАСС
связь
К ТехноКом
«ОННТОРННГА ТРАНСПОРТА f ГПОНЛСС ДДЕ
К)_Ь Gsm' > 'АВТОГРАФ >
место пломбировки
место пломбировки
л вгш1
автоГРАФ
Встроенное программное обеспечение (ПО) «AGTK» предназначено для управления режимами работы аппаратуры.
Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений.
Идентификационные данные (признаки) ПО приведены в таблице 1.
Таблица 1
| Идентифика ционное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма) | Алгоритм вычисления цифрового идентификатора ПО |
| AGTK | не ниже 11.35 | a81d | CRC16 |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Метрологические и технические характеристики аппаратуры приведены в таблице 2. Таблица 2
| Наименование характеристики | Значение характеристики |
| Доверительные границы допускаемой инструментальной погрешности (по уровню вероятности 0,67) определения координат в плане при работе по сигналам ГЛО-НАСС (L1, код СТ), GPS код (L1, код C/A) при скорости движения до 200 м/с и геометрическом факторе (GDOP) не более 4, м | ±5,0 |
| Доверительные границы допускаемой инструментальной погрешности (по уровню вероятности 0,67) определения высоты при работе по сигналам ГЛОНАСС (L1, код СТ), GPS код (L1, код C/A) при скорости движения до 200 м/с и геометрическом факторе (GDOP) не более 4, м | ±10,0 |
| Доверительные границы допускаемой инструментальной погрешности (по уровню вероятности 0,67) определения скорости при работе по сигналам ГЛОНАСС (L1, код СТ), GPS код (L1, код C/A) при скорости движения до 200 м/с и геометрическом факторе (GDOP) не более 4, м/c | ± 0,1 |
| Доверительные границы допускаемой инструментальной погрешности (по уровню вероятности 0,67) синхронизации шкалы времени аппаратуры со шкалой времени UTC(SU), мкс | ±1 |
| Напряжение питания от сети постоянного тока, В | от 10 до 30 |
| Потребляемая мощность, Вт, не более: - АвтоГРАФ-GSM - АвтоГРАФ-GSM+ - АвтоГРАФ-GSM/SL | 10 10.5 8.5 |
| Габаритные размеры (длина х ширина х высота), мм, не более: - АвтоГРАФ-GSM - АвтоГРАФ-GSM+ - АвтоГРАФ-GSM/SL | 106x79x23 106x79x23 65x50x20 |
| Масса, кг, не более: - АвтоГРАФ-GSM - АвтоГРАФ-GSM+ - АвтоГРАФ-GSM/SL | 0,11 0,11 0,05 |
| Рабочие условия эксплуатации: 0/'~' температура окружающего воздуха, С относительная влажность (при температуре 40 0С), % пониженное атмосферное давление, кПа, не менее амплитуда синусоидальной вибрации в трех плоскостях в диапазоне частот от 10 до 70 Гц, м/с2, не более амплитуда многократных ударов в трех плоскостях длительностью 10 мс, м/с , не более | от минус 40 до 85 до 95 55 40 150 |
наносится в верхнем левом углу руководства по эксплуатации «Аппаратура навигационная потребителей глобальных навигационных спутниковых систем ГЛОНАСС/GPS АвтоГРАФ-GSM, Автограф-GSM^, АвтоГРАФ-GSM/SL. Руководство по эксплуатации» типографским или компьютерным способом, на корпус аппаратуры в виде наклейки.
Комплект поставки аппаратуры приведен в таблице 3.
Таблица 3
| Аппаратура навигационная потребителей глобальных навигационных спутниковых си-стем ГЛОНАСС/GPS АвтоГРАФ-GSM или Ав-тоГРАФ-GSM+ или АвтоГРАФ-GSM/SL | 1 шт. (вариант исполнения по заказу) |
| Антенна GPS “AGNA-G2” | 1 шт. |
| Антенна GSM “AGCA-4G” | 1 шт. |
| Кабель интерфейсный (основной) | 1 шт. |
| Кабель интерфейсный дополнительный | 1 шт. (только с «Авто-ГРАФ-GSM», «АвтоГРАФ-GSM+») |
| Кабель интерфейсный дополнительный RS-485/CAN | 1 шт. (только с «Авто-ГРАФ-GSM», «АвтоГРАФ-GSM+») |
| Кабель интерфейсный дополнительный RS-485-2, RS-232, K-line | 1 шт. (только с «АвтоГРАФ-GSM+») |
| Предохранитель | 1 шт. |
| Комплект для подключения громкой связи | 1 шт. (только с «АвтоГРАФ-GSM+») |
| Комплект эксплуатационной документации (включая методику поверки 651-14-02) | 1 экз. |
осуществляется в соответствии документом 651-14-02 «Инструкция. Аппаратура навигационная потребителей глобальных навигационных спутниковых систем ГЛОНАСС/GPS Авто-ГРАФ-GSM, АвтоГРАФ-GSM+, АвтоГРАФ-GSM/SL. Методика поверки», утвержденным первым заместителем генерального директора - заместителем по научной работе ФГУП «ВНИИФТРИ» в апреле 2014 г.
Основные средства поверки:
- имитатор сигналов СН-3803М (рег. № 36528-07), предел допускаемого среднего квадратического отклонения (СКО) случайной составляющей погрешности формирования без-запросной дальности до НКА КНС ГЛОНАСС и GPS по фазе дальномерного кода 0,1 м; по псевдоскорости СКО 0,005 м/с;
- частотомер универсальный CNT-90 (рег. № 41567-09), диапазон измерений частоты от
0,001 Гц до 300 МГц, пределы допускаемой погрешности измерений частоты ± 1 • 10-6.
Аппаратура навигационная потребителей глобальных навигационных спутниковых систем ГЛОНАСС/GPS АвтоГРАФ-GSM, АвтоГРАФ-GSM+, АвтоГРАФ-GSM/SL. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к аппаратуре навигационной потребителей глобальных навигационных спутниковых систем ГЛОНАСС/GPS АвтоГРАФ-GSM, АвтоГРАФ^М+, АвтоГРАФ-GSM/SL
Техническая документация фирмы-изготовителя.
Аппаратура навигационная потребителей глобальных навигационных спутниковых систем ГЛОНАСС/GPS АвтоГРАФ-GSM, АвтоГРАФ-GSM+, АвтоГРАФ-GSM/SL используется для измерений навигационных параметров с целью определения на их основе координат и скорости потребителя и выдачи ШВ, синхронизированной с ШВ UTC(SU) в случаях, предусмотренных законодательством Российской Федерации о техническом регулировании.
| Зарегистрировано поверок | 29 |
| Поверителей | 5 |
| Актуальность данных | 18.11.2024 |
