Термопреобразователи сопротивления платиновые GF-7112, 57834-14

Назначение

Термопреобразователи сопротивления платиновые модели GF-7112 (далее по тексту -термопреобразователи или ТС) предназначены для измерения температуры поверхности твердых тел - подшипников дробилки XED 110, находящейся в составе блока измельчения ПВХ UED 110 комплекса по производству ПВХ ООО "РусВинил", Нижегородская область, Кстовский район, г. Кстово, Промзона.

Описание

Принцип действия термопреобразователей основан на преобразовании измеряемой температуры в изменение электрического сопротивления чувствительного элемента (ЧЭ) ТС.

ТС представляют собой измерительную вставку кабельного типа с байонетным монтажным приспособлением и с подпружиненным ЧЭ тонкопленочного типа (в защитном цилиндрическом чехле, скошенном на конце под 120°) для осуществления максимальной теплопередачи при измерении температуры подшипника. К чехлу присоединен кабель в металлической оплетке с присоединительными проводами. ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009 (МЭК 60751). Схема соединения внутренних проводников термопреобразователя с ЧЭ: 3-х проводная.

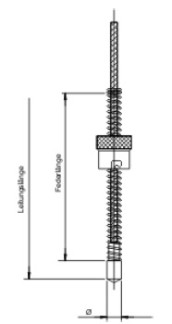

Чертеж общего вида термопреобразователя представлен на рисунке 1.

1

Технические характеристики

Диапазон измерений, °С Температурный коэффициент ТС а, °С-1

от 0 до плюс 200 0,00385

Pt100

100

B

Условное обозначение номинальной статической характеристики преобразования (НСХ) по МЭК 60751/ГОСТ 6651-2009 Номинальное значение сопротивления термопреобразователя при 0 °С (Ro), Ом

Класс допуска ТС по МЭК60751/ГОСТ 6651-2009

Пределы допускаемого отклонения сопротивления ТС от НСХ в

температурном эквиваленте (допуск) по ГОСТ 6651-2009, °C

Электрическое сопротивление изоляции при температуре плюс (25±10) °С и относительной влажности воздуха от 30 до 80 %,

МОм: (при 100 В), не менее Длина монтажной пружины ТС, мм:

100

18

8

5000

от минус 40 до плюс 200

98

Диаметр защитного чехла ТС, мм:

Общая длина ТС, вкл. кабель с присоединительными проводами, мм Рабочие условия эксплуатации ТС:

-    диапазон температур окружающей среды, °С

-    относительная влажность воздуха, %, не более

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания.

Комплектность

Термопреобразователь сопротивления платиновый модели GF-7112 Паспорт

4 шт. 4 экз.

Поверка

осуществляется в соответствии с документом ГОСТ 8.461-2009 «ГСИ. Термопреобразователи из платины, меди и никеля».

Основные средства поверки:

-    термометр электронный лабораторный «ЛТ-300», диапазон измеряемых температур от минус 50 до плюс 300 °С, ПГ: ±0,05 °С (-50.. .+199,99 °С), ±0,2 °С (в остальном диапазоне);

-    термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП-1.2 с диапазоном воспроизводимых температур от минус 60 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004.0,02) °С;

-    многоканальный прецизионный измеритель температуры МИТ 8.10(М) с пределами допускаемой основной абсолютной погрешности измерения сопротивления ±(10-5R+5 10-4), где R - измеряемое сопротивление, Ом;

-    мегомметр М4100/1, рабочее напряжение до 500В.

Примечания: при поверке допускается применение других средств измерений и вспомогательного оборудования, удовлетворяющих по точности и техническим характеристикам требованиям ГОСТ 8.461-2009.

Сведения о методах измерений

отсутствуют

Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления платиновым модели GF-7112

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

Техническая документация фирмы-изготовителя

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры. ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта (Комплекс по производству ПВХ ООО "РусВинил", Нижегородская область, Кстовский район, г. Кстово, Промзона).
