Комплекты для полевого измерения температуры грунтов, 57835-14

Назначение

Комплекты для полевого измерения температуры грунтов (далее по тексту - комплекты) предназначены для измерений, регистрации и отображения в режиме реального времени температуры грунтов в сухих и сырых скважинах глубиной до 350 м в процессе проведения полевых и стационарных исследований температурного режима грунтов при инженерных изысканиях и мониторинге в естественных и нарушенных условиях.

Описание

Принцип действия комплектов основан на измерении аналоговых сигналов от датчиков температуры термокосы и их преобразовании в цифровые сигналы в переносном цифровом измерительном приборе (электротермометре), где они индицируются на жидкокристаллическом дисплее в градусах Цельсия и/или заносятся во внутреннюю память прибора с функцией накопления результатов измерений для последующей их передачи на персональный компьютер.

Комплект состоит из термокос(ы) и цифрового электротермометра, имеющего две модификации: ЭТЦ-0,1/10 (считыватель со встроенным коммутатором на 10 каналов) и ЭТЦ-0,1/10-М (считыватель с функцией накопления (сохранения) показаний (логгер)). Термокоса представляет собой цепочку датчиков температуры в виде медных чувствительных элементов термопреобразователей сопротивления с НСХ типа 100М (по ГОСТ 6651-2009), соединенных общим кабелем в гирлянду, оснащенную разъемом. В одну термокосу может быть объединено несколько гирлянд. Шаг расположения датчиков температуры по длине кабеля термокосы в стандартном исполнении назначается в соответствии с ГОСТ 25358-2012 (стандартное исполнение) или по требованию заказчика. Места спаек гирлянд термокосы электро- и гидроизолированы. Гидроизоляция выполнена с применением полиэтилена и термоусадочных материалов.

Считыватели ЭТЦ-01/10 и ЭТЦ-0,1/10-М выполнены на основе микроконтроллера и предназначены для считывания измеряемых параметров с термокосы при периодическом (не стационарном) подключении к ней. Приборы выполняют обслуживание системы, позволяя получать данные измерений от сети либо от одиночных термокос, накапливать их в энергонезависимой памяти и отображать информацию о температуре (только считыватель), а также передавать накопленные данные при соединении с персональным компьютером для их последующей обработки. Приборы обеспечивают получение следующей информации:

-    для ЭТЦ-01/10: порядковый номер датчика в термокосе, значение измеренной температуры;

-    для ЭТЦ-0,1/10-М: текущие дата и время, серийный номер логгера, порядковый номер замера, дата и время замера, номер скважины, порядковый номер датчика в термокосе, значение измеренной температуры.

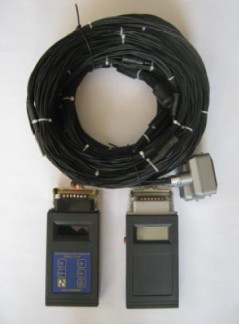

Фотография комплекта в сборе представлена на рисунке 1.

Программное обеспечение

Программное обеспечение (ПО) электротермометра ЭТЦ-0,1/10-М предназначено только для считывания и отображения измеренных значений температуры на дисплее прибора и персонального компьютера.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А». Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений ПО средства измерений (СИ) и измеренных данных. Идентификационные данные ПО представлены в таблице 1.

Таблица 1

-(*)---

Примечание: - и более поздние версии.

Таблица 2

Метрологические и технические характеристики комплектов приведены в таблице 2.

Рабочие условия эксплуатации комплекта:

-    диапазон температур окружающей среды, °С:

-    для термокосы:......................................................от минус 50 до плюс 50,

-    для электротермометров:

ЭТЦ-0,1/10: от минус 50 до плюс 50 (от минус 50 до минус 10 кратковременно), ЭТЦ-0,1/10-М: от минус 50 до плюс 50 (от минус 50 до минус 20 кратковременно);

-    относительная влажность воздуха, %:

-    для термокосы:.............................................................................до 100;

-    для электротермометров:..................................................................до 90

Средняя наработка до отказа, ч, не менее:

Средний срок службы, лет, не менее:......

50000 ......10.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист Руководства по эксплуатации (в правом верхнем углу) типографским способом, а также на корпус электротермометра комплекта при помощи наклейки.

Комплектность

В комплект поставки комплектов входят:

-    электротермометр модификации ЭТЦ-0,1/10 - количество в соответствии с заказом;

-    электротермометр модификации ЭТЦ-0,1/10-М - количество в соответствии с заказом;

-    термокоса - количество термокос, гирлянд в термокосах и датчиков в гирляндах -в соответствии с заказом;

-    методика поверки - 1 экз.

-    паспорт - 1 экз.

-    руководство по эксплуатации - 1 экз.

Поверка

осуществляется по документу Мп 57835-14 «Комплекты для полевого измерения температуры грунтов. Методика поверки», утвержденному ФГУП «ВНИИМС», 27.12.2013 г. Основные средства поверки:

-    термометр цифровой прецизионный DTI-1000 (в комплекте с термопреобразователями сопротивления платиновыми STS100), пределы допускаемой основной погрешности: ±(0,03+ед.мл.разр) °С в диапазоне от минус 50 до плюс 400 °С;

-    термостат жидкостный прецизионный переливного типа модели ТПП-1.1, диапазон воспроизводимых температур от минус 30 до плюс 100 °С, нестабильность поддержания заданной температуры ±(0,004.0,01) °С;

-    термостат жидкостный прецизионный переливного типа модели ТПП-1.2, диапазон воспроизводимых температур от минус 60 до плюс 100 °С, нестабильность поддержания заданной температуры ± (0,004.0,01) °С.

Сведения о методах измерений

приведены в соответствующем разделе Руководства по эксплуатации на комплекты.

Нормативные и технические документы, устанавливающие требования к комплектам для полевого измерения температуры грунтов

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 25358-2012 Грунты. Метод полевого определения температуры.

ТУ 4211-002-02494727-2013 Комплект для полевого измерения температуры грунтов. Технические условия.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта, выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
