Термопреобразователь с унифицированным сигналом CombiTemp, 57836-14

Назначение

Термопреобразователь с унифицированным сигналом модель CombiTemp (далее по тексту

- термопреобразователь или ТС) предназначен для измерений температуры сточных вод, не агрессивных к материалу защитной гильзы ТС. (Комплекс по производству ПВХ ООО "РусВинил", Нижегородская область, Кстовский район, г. Кстово, Промзона).

Описание

Принцип действия термопреобразователя основан на преобразовании сигнала сенсора в унифицированный выходной сигнал постоянного тока 4-20 мА. Термопреобразователь состоит из сменного первичного преобразователя температуры (сенсора), соединенного с измерительным преобразователем (далее по тексту - ИП).

Первичный преобразователь температуры представляет собой измерительную вставку с двумя тонкопленочными платиновыми чувствительными элементами сопротивления (ЧЭ) с номинальной статической характеристикой преобразования (НСХ) типа «Pt100» по МЭК 60751 (ГОСТ 6651-2009), помещенную в защитную арматуру из нержавеющей стали, соединенную с клеммной защитной головкой, в которую встроен аналоговый измерительный преобразователь.

Фото общего вида ТС представлено на рисунке 1.

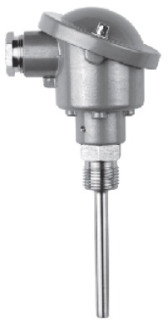

Рис. 1. Термопреобразователь с унифицированным сигналом модель CombiTemp.

Технические характеристики

от минус 50 до плюс 400

0,00385

Диапазон измеряемых температур, °С: Температурный коэффициент ТС a, °С -1

Условное обозначение номинальной статической характеристики

преобразования (НСХ) по ГОСТ 6651-2009:    Pt100

Номинальное значение сопротивления термопреобразователя при 0 °C (Ro), Ом:    100

Класс допуска ТС по ГОСТ 6651-2009:    В Пределы допускаемого отклонения сопротивления ТС от НСХ

в температурном эквиваленте (допуск) по ГОСТ 6651-2009, °C:    ±(0,3+0,005|ф

Схема соединения внутренних проводников ТС с ЧЭ:    2-х проводная

Пределы допускаемой основной абсолютной погрешности (ТС+ИП), °С:    ± (0,12+0,005|^|) Пределы допускаемой дополнительной погрешности от изменения

температуры окружающей среды, °С/1°С:    ±0,03

вне диапазона (от 15 до 30)°С    ±(25±5 °С)

Напряжение питания, В:    от 8 до 35 Электрическое сопротивление изоляции при температуре плюс (25±10)°С и относитель-ной

влажности воздуха от 30 до 80 %, МОм, не менее:    100

Выходной сигнал, мА    от 4 до 20

Диаметр измерительной вставки ТС, мм:    6

Длина монтажной части ТС, мм:    340 Рабочие условия эксплуатации:

-    температура окружающей среды, °С:    от минус 40 до плюс 85;

-    относительная влажность воздуха, %:    до 98 Средний срок службы ТС, лет, не менее:    10.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) типографским способом, а также на шильдик, прикрепленный к ТС, при помощи наклейки.

Комплектность

Термопреобразователь в сборе с защитной гильзой зав. № TT-ESG081A    - 1 шт.

Паспорт (на русском языке)    - 1 экз.

Методика поверки    - 1экз.

Поверка

осуществляется в соответствии с документом МИ 2672-2005 «ГСИ. Датчики температуры с унифицированным выходным сигналом. Методика поверки с помощью калибраторов температуры серии ATC-R исполнения «В» фирмы AMETEK Denmark A/S, Дания».

Основные средства поверки:

-    термометр цифровой прецизионный DTI-1000, пределы допускаемой абсолютной погрешности: ±0,031 °С в диапазоне температур от минус 50 до плюс 400 °С, ±0,061 °С в диапазоне температур св. плюс 400 до плюс 650 °С;

-    термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП-1.2 с диапазоном воспроизводимых температур от минус 60 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004... 0,02) °С;

- калибраторы-измерители унифицированных сигналов прецизионные ИКСУ-260 (Госреестр № 35062-07): диапазон измерения (воспроизведения) тока от 0 до 25 мА, предел допускаемой основной абсолютной погрешности ±(10-4-I+1) мкА,;

- цифровой калибратор температуры АТС-650 В/

Сведения о методах измерений

Методы приведены в соответствующем разделе паспорта на ТС.

Нормативные и технические документы, устанавливающие требования к термопреобразователю с унифицированным сигналом модель CombiTemp

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

ГОСТ 30232-94 Термопреобразователи с унифицированным выходным сигналом. Общие технические требования.

Международный стандарт МЭК 60751 (2008, 07) Промышленные чувствительные элементы термометров сопротивления из платины.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

Техническая документация фирмы-изготовителя.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта. (Комплекс по производству ПВХ ООО "РусВинил", Нижегородская область, Кстовский район, г. Кстово, Промзона).
