Пирометры инфракрасные PhotriX, 57838-14

Назначение

Пирометры инфракрасные серии PhotriX (далее - пирометры) предназначены для бесконтактного измерения температуры объектов по их собственному тепловому излучению.

Описание

Пирометры представляют собой устройства, которые улавливают световое излучение от объекта с высокой температурой и рассчитывают температуру поверхности объекта. В основу расчетов положена формула Планка, которая математически описывает излучение черного тела как функцию собственной температуры и длины волны излучения. Выходной сигнал приемника излучения прямо пропорционален интенсивности поглощенного теплового излучения, которая в свою очередь связана с температурой объекта согласно закону Планка.

Пирометры включают в себя следующие основные компоненты:

-    оптическое устройство (объектив с малым диаметром области измерения, световоды и гибкие оптоволоконные кабели), которое концентрирует световое излучение, поступающее от объекта контроля, и направляет его через оптический фильтр на фотодетектор;

-    оптический фильтр, который обеспечивает пропускание светового излучения со спектральным диапазоном, в котором производятся измерения;

-    фотодетектор, который преобразует свет в электрический сигнал;

-    усилитель, который усиливает сигналы низкого уровня, поступающие с фотодетектора, и передает их на процессор;

-    процессор, который преобразует усиленный электрический сигнал в показание температуры.

Пирометры исполняются с двумя различными оптическими устройствами в четырех конфигурациях каждый. Конфигурации отличаются рабочими длинами волн, на которых производится измерение (880 нм, 900 нм, 1550 нм и от 700 до 1650 нм), что определяется установкой различных оптических фильтров.

Пример заказ на пирометры с объективом в качестве оптического устройства имеет

вид:

ML-XXX-XXX-X 12 3

где ML - обозначение пирометров инфракрасных серии PhotriX в заказах;

цифра 1 соответствует конфигурации пирометра:

AAPX/088 - конфигурация 1;

AAPX/090 - конфигурация 2;

GAPX/1550 - конфигурация 3;

GAPX - конфигурация 4;

цифра 2 обозначает рабочее расстояние объектива (50, 75, 100, 150, 200, 250, 300, 500, 750, 1000, 2000 мм)

цифра 3 обозначает вид крепежной резьбы:

М - метрическая крепежная резьба;

Е - дюймовая крепежная резьба.

Лист № 2 Всего листов 6

Пример заказа на пирометры (ML) со световодом в качестве оптического устройства имеет вид:

ML-XXX-LP2-XXX-XX - YYY

1    2    3

где ML - обозначение пирометров инфракрасных серии PhotriX в заказах; цифра 1 соответствует конфигурации пирометра:

AAPX/088 - конфигурация 1;

AAPX/090 - конфигурация 2;

GAPX/1550 - конфигурация 3;

GAPX - конфигурация 4;

цифра 2 обозначает длину световода, мм;

цифра 3 соответствует виду оболочки световода (при отсутствии оболочки обозначение опускается)

SS-YYY - сапфировая оболочка световода длинной YYY мм;

SQ-YYY - кварцевая оболочка световода длинной YYY мм.

Дополнительно в заказе указывается необходимый поддиапазон измеряемых температур (см. таблицу 2).

Внешний вид и схемы маркировки пирометров представлены на рисунках 1 и 2.

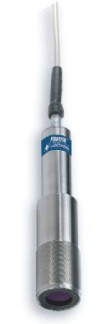

Рисунок 1 - Общий вид пирометров инфракрасных серии PhotriX с объективом на входе оптического устройства

Программное обеспечение

Управление пирометрами осуществляется с помощью программного обеспечения, установленного на портативном компьютере. Графический интерфейс TemperaSure позволяет отслеживать данные о температуре и установках пирометров и сохранять их. Окно программы состоит из строки меню, панели инструментов, панели коммуникационных портов 1-10 и области отображения графика. В левой части области отображения графика по вертикали расположена температурная или токовая шкала. В нижней части отображения графика по горизонтали расположена шкала времени.

Во всех частях программы, в которых требуется какой-либо ввод, в память заложено необходимое установочное значение, принимаемое программой по умолчанию и соответствующее стандартным методам измерений.

Программное обеспечение (ПО) имеет следующие идентификационные данные:

Таблица 1

Программное обеспечение размещается в энергонезависимой памяти персонального компьютера. Несанкционированный доступ к программному обеспечению исключён посредством ограничения прав учетной записи пользователя.

Установка обновленных версий ПО допускается только представителями предприятия

- изготовителя.

Уровень защиты программного обеспечения пирометров от непреднамеренных и преднамеренных изменений соответствует уровню «А».

Технические характеристики

Метрологические и технические характеристики пирометров приведены в таблице 2. Таблица 2

Рабочие длины волн, нм Конфигурация 1 Конфигурация 2 Конфигурация 3 _Конфигурация 4

880

900

1550

700-1650

Диапазон измеряемых температур, °C: Конфигурация 1

Конфигурация 2

Конфигурация 3

Конфигурация 4

220 - 2600 в одном из поддиапазонов1 210 - 2600 в одном из поддиапазонов 2 70 - 2600 в одном из поддиапазонов 3 30 -1400 в одном из

4

поддиапазонов

280 - 2600 в одном из поддиапазонов4

270 - 2600 в одном

6

из поддиапазонов 125 - 2600 в одном

7

из поддиапазонов

65 - 2600 в одном из

8

поддиапазонов

Пределы допускаемой абсолютной погрешности результата измерений температуры в диапазоне 30 - 165 °С, °С

Пределы допускаемой относительной погрешности результата измерений температуры в диапазоне 165 - 2600 °С, %_

Минимальное расстояние между объективом пирометра и объектом, м, не менее_

±1,5

±0,3+1°C

0,05

Габаритные размеры мм, не более

025,35x490

033,5x165

Масса, кг, не более

0,31

0,5

Электропитание осуществляется от сети переменного тока с напряжением, В

110/220

50/60

15 - 30 75 75 - 106

- частота, Гц

Условия эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность, %, не более атмосферное давление, кПа

Комплектность

Комплектность пирометров представлена в таблице 3. Таблица 3

Поверка

осуществляется по документу МП 96.Д4-13 «Пирометры инфракрасные серии PhotriX. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИОФИ» 05 апреля 2013 г.

Основные средства поверки:

Источники излучения в виде моделей черного тела M300, мод. M310, М360, М390 Основные метрологические характеристики:

Таблица 4

Сведения о методах измерений

«Пирометры инфракрасные серии PhotriX. Руководство по эксплуатации» разделы 3, 4.

Нормативные и технические документы, устанавливающие требования к пирометрам инфракрасным серии PhotriX

1    ГОСТ 8.558-2009 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений температуры».

2    Техническая документация фирмы «LumaSense Technologies, Inc.», США.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
