| Номер в госреестре | 57839-14 |
| Наименование СИ | Термопреобразователь сопротивления платиновый |
| Обозначение типа СИ | LT-Y |
| Изготовитель | "EPHY-MESS GmbH", Германия |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Термопреобразователь сопротивления платиновый модели LT-Y (далее по тексту -термопреобразователь или ТС) предназначен для измерения температуры нагретого газа в токоприемнике на ОАО «Мосэнерго» филиал ТЭЦ-16.
Принцип действия ТС основан на зависимости сопротивления проволочного термочувствительного элемента (ЧЭ) от температуры.
Термопреобразователь конструктивно выполнен в виде измерительной вставки с двумя ЧЭ, соединенной с защитной головкой, выполненной из алюминия. Измерительная вставка состоит из двух тонкопленочных платиновых ЧЭ, помещенных в защитный чехол из нержавеющей стали. ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009 (МЭК 60751).
Схема соединения внутренних проводников термопреобразователя с чувствительными элементами: 4-х проводная.

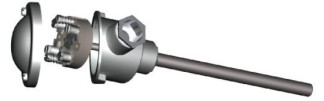

Внешний вид термопреобразователя представлен на рисунке 1.
| Наименование характеристики | |
| Диапазон измеряемых температур, °С | от минус 20 до плюс 150 |
| Температурный коэффициент ТС а, °С-1 | 0,00385 |
| Условное обозначение номинальной статической характеристики преобразования (НСХ) по МЭК 60751/ГОСТ 6651-2009 | Pt100 |
| Номинальное значение сопротивления термопреобразователя при 0° С (Ro), Ом | 100 |
| Класс допуска ТС по МЭК60751/ГОСТ 6651-2009 | B |
| Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте (допуск) по ГОСТ 6651-2009, °C | ±(0,3+0,005 |
| Электрическое сопротивление изоляции при температуре плюс (25±10) °С и относительной влажности воздуха от 30 до 80%, МОм (при 100 В), не менее | 100 |
| Диаметр монтажной части ТС, мм | 9 |
| Длина монтажной части ТС, мм | 40 |
| Рабочие условия эксплуатации: | |
| - температура окружающей среды, °С | от минус 20 до плюс 120 |
| - относительная влажность воздуха, %, не более | 80 |
Термопреобразователь сопротивления платиновый модели LT-Y Паспорт
1 шт. 1 экз.
осуществляется в соответствии с документом ГОСТ 8.461-2009 «ГСИ. Термопреобразователи из платины, меди и никеля».
Основные средства поверки:
- термометр цифровой прецизионный DTI-1000, пределы допускаемой абсолютной погрешности: ±0,031 °С в диапазоне температур от минус 50 до плюс 400 °С, ±0,061 °С в диапазоне температур св. плюс 400 до плюс 650 °С;
- термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП-1.2 с диапазоном воспроизводимых температур от минус 60 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004.. .0,02) °С;
- многоканальный прецизионный измеритель температуры МИТ 8.10(М) с преде лами допускаемой основной абсолютной погрешности измерения сопротивления ±(10- R+5 10- ), где R - измеряемое сопротивление, Ом;
- мегомметр М4100/3, рабочее напряжение до 500В.
приведены в соответствующем разделе паспорта на термопреобразователь сопротивления платиновый модели LT-Y.
Нормативные и технические документы, устанавливающие требования к термопреобразователю сопротивления платиновому модели LT-Y
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта на территории ОАО «Мосэнерго» филиал ТЭЦ-16 (г. Москва).
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 07.12.2024 |
