| Номер в госреестре | 57840-14 |
| Наименование СИ | Спектрофотометры |
| Обозначение типа СИ | Evolution 60S |
| Изготовитель | Корпорация "Thermo Fisher Scientific", США |
| Год регистрации | 2014 |
| Срок свидетельства | 22.07.2019 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Спектрофотометры Evolution 60S предназначены для измерения содержания различных органических и неорганических веществ в твердых и жидких образцах, продуктах питания, почвах и т.д. по спектрам поглощения в ультрафиолетовой и видимой области.
Принцип действия спектрофотометров основан на измерении отношения интенсивности излучения, прошедшего через исследуемый объект к интенсивности излучения, не прошедшего через исследуемый обьект.
Спектрофотометры представляют собой стационарные настольные лабораторные приборы, состоящие из источника излучения (долгоживущая импульсная ксеноновая лампа), держателя образца, монохроматора и детектора сигнала. Оптико-механический и электронный узлы установлены в общем корпусе. Прибор построен по двухлучевой схеме, что приводит к более высокой точности измерений, отсутствию дрейфа и сдвигов пиков при изменении скорости сканирования. Модель Evolution 60S снабжена кюветодержателем с шестью позициями. Это позволяет автоматизировать процесс смены образцов и увеличить производительность.
По заказам приборы оснащаются дополнительными устройствами и принадлежностями, такими как разнообразные держатели образцов, системами контроля температуры и др.
Спектрофотометры серии Evolution 60S имеют USB-порты, через которые можно устанавливать связь с внешними электронными устройствами.
Спектрофотометр выпускается в двух исполнениях: со встроенным программным обеспечением (Local Control, при этом возможно управление и от внешнего компьютера) , в этом случае на верхней панели прибора имеется мембранная клавиатура и дисплей, и с управлением только от внешнего компьютера.

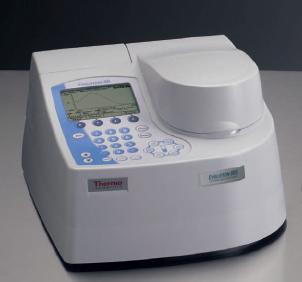

Внешний вид спектрофотометров приведен на рис. 1 и рис.2.
Спектрометры оснащены встроенным либо автономным (VisionLite) ПО для управляющего компьютера, которое управляет работой спектрометра и отображает, обрабатывает и хранит полученные данные.
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификаци онный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма метрологической значимой части ПО для версии 4.0) | Алгоритм вычисления цифрового идентификат ора программно го обеспечения |
| Встроенное | Evolution | 4.0 или выше* | ---1 | — |
| VisionLite | Visionlite.exe | 4.0 или выше* | A553CBD86315B08C5 C447929C7E5932B | MD 5 |
*Кроме двух указанных цифр могут быть дополнительные цифровые и буквенные суффиксы.
- проведение диагностических тестов прибора.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню С по МИ 3286-2010. Влияние ПО на метрологические характеристики учтено при нормировании последних.
| Спектральный диапазон, нм | от 190 до 1100 |
| Диапазон измерений спектрального коэффициента направленного пропускания, % | от 0,1 до 99 |
| Диапазон показаний спектрального коэффициента направленного пропускания, % | от 0 до 100 |
| Пределы допускаемой абсолютной погрешности спектрофотометра при измерении коэффициентов направленного пропускания, % | ±1 |
| Пределы допускаемой абсолютной погрешности установки длин волн, нм | ±0,8 |
| СКО случайной составляющей абсолютной погрешности установки длин волн, нм, не более | 0,2 |
| Спектральная ширина щели, нм, не более | 1 |
| Уровень шумов 1(в двухволновом режиме на X1=260 нм, X2=300 нм), Б, не более | 0,00025 |
| Уровень рассеянного света, %, не более на X=340 нм | 0,08 |
| Скорость установки длины волны, нм/мин, не менее | 11000 |
| Скорость сканирования, нм/мин | 10 - 4200 |
| Шаг сканирования, нм | 0,1; ,02; 0,5; 1,0; 2,0; 3,0; 5,0 |
| Габаритные размеры (ДхШхВ), мм | 330x410x235 |
| Масса, кг, не более | 8,6 |
| Средний срок службы, лет | 8 |
| Потребляемая мощность, В • А | 80 |
| Напряжение питания частотой 50±1 Гц, В | 100-240±10% |
| Условия эксплуатации: - диапазон температур окружающего воздуха, °С - диапазон относительной влажности окружающего воздуха (при 25 °С), % - диапазон атмосферного давления, кПа | 15...35 20...80 84.106 |
Наносится на титульный лист Руководства по эксплуатации методом компьютерной графики и на корпус спектрофотометра в виде наклейки.
Комплект поставки определяется заказом и отражается в спецификации. Основной комплект включает:
- спектрофотометр
- 6-и поз. кюветодержатель
- руководство по эксплуатации
- методику поверки МП-242-1706-2014
- чехол пылезащитный
осуществляется по документу МП-242-1706-2014 «Спектрофотометры Evolution 60S корпорации "Thermo Fisher Scientific", США. Методика поверки», утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д.И.Менделеева" 10.03.2014 г.
Основные средства поверки: комплект светофильтров КНС-10.2 или комплект светофильтров КС-105 и мера образцовая волновых чисел ТАС-1.
приведены в руководстве по эксплуатации спектрофотометров и, например, в следующих нормативных документах:
ГОСТ 18165-89 «Вода питьевая. Метод определения массовой концентрации алюминия» ГОСТ Р 51680-2000 «Вода питьевая. Метод определения содержания цианидов»
ГОСТ 4974-72 «Вода питьевая. Методы определения содержания марганца»
ГОСТ 4388-72 «Вода питьевая. Методы определения массовой концентрации меди»
ГОСТ 18293-72 «Вода питьевая. Методы определения содержания свинца, цинка, серебра»
ГОСТ Р 52962-2008 «Вода. Методы определения содержания хрома (VI) и общего хрома» ГОСТ 31859-2012 «Вода. Метод определения химического потребления кислорода»
ГОСТ Р 54948-2012 Мед. Метод определения глицерина»
ГОСТ Р 54947-2012 «Мед. Метод определения пролина»
ГОСТ Р 54946-2012 «Мед. Метод определения этанола»
Нормативные и технические документы, устанавливающие требования к спектрофотометрам модели Evolution 60S
1. ГОСТ 8.557-2007 «ГСИ. Государственная поверочная схема для средств измерений
спектральных, интегральных и редуцированных коэффициентов направленного пропускания и оптической плотности в диапазоне длин волн от 0,2 до 50,0 мкм, диффузного и зеркального отражений в диапазоне длин волн от 0,2 до 50,0 мкм».
2. Техническая документация фирмы-изготовителя
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
