Газоанализаторы-течеискатели элегаза DILO мод. 3-033-R002, 3-033-R100, 3-033-R110, 57841-14

Назначение

Газоанализаторы - течеискатели элегаза DILO, модификации 3-033-R002, 3-033 - R100, 3-033-R110 (далее - газоанализаторы - течеискатели), предназначены для измерения объемной доли элегаза (SF6) в воздухе.

Описание

Работа датчика элегаза в газоанализаторах - течеискателях всех модификаций основана на принципе захвата отрицательных ионов, образующихся в результате ионизации молекул элегаза.

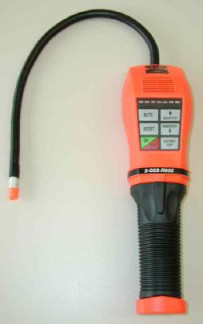

Модификация 3-033-R002 выпускается в виде переносного устройства с гибким щупом с сенсором на конце. На лицевой панели газоанализатора - течеискателя расположены: светодиодные индикаторы и сенсорная клавиатура с кнопками включения/выключения, проверки батареи, сброса, отключения звука, переключения диапазонов измерений.

Модификации 3-033-R100 и 3-033-R110 выпускаются в корпусе в виде транспортного чемодана, в который вмонтировано основное устройство и помещен ручной набор. На лицевой панели ручного набора расположены индикатор результатов измерений объемной доли элегаза в воздухе, 6 светодиодов, отображающие режимы работы газоанализатора - течеискателя, а также 3 кнопки управления. На лицевой панели основного устройства, вмонтированной в крышку транспортного чемодана, расположен экран, на котором отображаются результаты измерения объемной доли элегаза в воздухе.

Программное обеспечение

ПО газоанализаторов - течеискателей элегаза DILO всех модификаций является встроенным

Встроенное ПО газоанализаторов - течеискателей элегаза DILO модификации 3-033-R002 обеспечивает:

-    прием и обработку измерительной информации от первичных измерительных преобразователей;

-    расчет объемной доли гексафторида серы в анализируемом воздухе;

-    индикацию напряжения батарей;

-    управление световой и звуковой сигнализацией;

-    установление диапазонов измерений;

-    контроль рабочих функций газоанализатора - течеискателя;

-    управление механическим насосом;

-    индикацию неисправности газоанализатора - течеискателя (сообщение об ошибке). Встроенное ПО газоанализаторов - течеискателей DILO модификаций 3-033-R100 и 3-

033-R110 состоит из встроенного ПО ручного набора и встроенного ПО основного устройства. Встроенное ПО ручного набора газоанализатора - течеискателя DILO, модификаций 3-033-R100 и 3-033-R110 обеспечивает:

Лист № 3 Всего листов 7

-    прием и обработку измерительной информации от первичных измерительных преобразователей;

-    отображение измерительной информации в аналоговом виде;

-    расчет объемной доли гексафторида серы в анализируемом воздухе;

-    управление звуковой сигнализацией;

-    передачу данных на основное устройство газоанализатора - течеискателя;

-    управление режимами работы;

-    установка нулевых показаний;

-    хранение измерительной информации;

-    передачу данных на внешнее устройство;

-    индикацию неисправности устройства (сообщение об ошибке).

Встроенное ПО основного устройства газоанализаторов - течеискателей DILO, модификации 3-033-R100 и 3-033-R110 обеспечивает:

-    прием и обработку измерительной информации от ручного набора сигнализаторов;

-    вывод результатов измерения на экран;

-    хранение и передачу данных на внешнее устройство;

-    индикацию неисправности устройства (сообщение об ошибке);

-    включение и выключение устройства;

-    установку параметров работы газоанализатора - течеискателя;

-    управление меню газоанализатора - течеискателя;

- отображение разделов меню на экране.

Идентификационные данные программного обеспечения газоанализаторов - течеискателей приведены в таблице 1.

Таблица 1.

Уровень защиты ПО газоанализаторов соответствует уровню «С» по МИ 3286-2010. Влияние ПО на метрологические характеристики учтено при их нормировании.

Технические характеристики

1) Уровни срабатывания сигнализации, пределы допускаемой основной относительной погрешности срабатывания сигнализации Газоанализатор-течеискателей DILO, модификации 3-033-R002 представлены в Таблице 2.

Лист № 4 Всего листов 7

Таблица 2. Уровни срабатывания сигнализации и пределы допускаемой основной относительной погрешности газоанализаторов - течеискателей DILO, модификации 3-033-R002.

2) Диапазоны измерений, уровни срабатывания сигнализации и предельно-допустимые значения погрешности измерений газоанализаторов - течеискателей DILO, модификаций 3-033-R100, 3-033-R110 приведены в таблице 3.

3)    Пределы допускаемой вариации показаний газоанализаторов - течеискателей элегаза DILO, модификаций 3-033-R100 и 3-033-R110 равны 0,5 в долях от пределов допускаемой основной погрешности

4)    Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды на каждые 10 0С равны 0,5 в долях от пределов допускаемой основной погрешности.

5)    Время прогрева газоанализаторов - течеискателей, с, не более :

-    модификация 3-033-R002    2

-    модификации 3-033-R100 и 3-033-R110    30

6)    Время срабатывания сигнализации, с, не более

-    модификация 3-033-R002    0,5

-    модификации 3-033-R100 и 3-033-R110    0,5

7)    Напряжение питания , В

-постоянного тока (модификациия 3-033-R002)    3

- переменного тока (модификации 3-033-R100 и 3-033-R110)    от 100 до 265

8)    Потребляемая электрическая мощность, В • А, не более

-    модификация 3-033-R002    3

-    модификации 3-033-R100 и 3-033-R110    500

9)    Габаритные размеры и масса в соответствии с таблицей 5.

Таблица 5.

Длина гибкого щупа модификации 3-033-R002 - 355 мм

Масса ручного набора модификаций 3-033-R100, 3-0330-R110 - 0,563 кг.

10) Время установления показаний, с, не более

2

5000

от 5 до 50 до 98

от 84,0 до 106,7

11) Средняя наработка на отказ, ч ( при доверительной вероятности 0,95)

2 Условия эксплуатации газоанализаторов - течеискателей:

»-»    0/-ч

-    диапазон температуры окружающей среды, C

-    относительная влажность окружающей среды, %

-    диапазон атмосферного давления, кПа

Комплектность

Комплектность поставки газоанализаторов - течеискателей приведена в таблице 4.

Поверка

осуществляется по документу МП-242-1558-2013 «Газоанализаторы - течеискатели DILO, модификации 3-033-R002, 3-033 - R100, 3-033-R110. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 12 февраля 2013 г.

Основные средства поверки:

-    Рабочий эталон 1-го разряда - генератор газовых смесей ГГС-03-03, номер в Госреестре 46598-11

-    ГСО 10162-2013 состава гексафторид серы/воздух;

-    Поверочный нулевой газ (ПНГ) Воздух по ТУ 6-21-5-85.

Сведения о методах измерений

Методики измерений приведены в Руководствах по эксплуатации.

Нормативные и технические документы, устанавливающие требования к газоанализаторам - течеискателям DILO:

1    ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия».

2    ГОСТ 8.578-2008 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах».

3    Техническая документация фирмы - изготовителя.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
