| Номер в госреестре | 57843-14 |
| Наименование СИ | Анализаторы сигналов |
| Обозначение типа СИ | Analyzer 2700 |
| Изготовитель | ОАО "АЗИМУТ", г.Москва |
| Год регистрации | 2014 |
| Срок свидетельства | 22.07.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Анализаторы сигналов «Analyzer 2700» (далее - анализаторы) предназначены для измерений параметров сигнала форматов ILS, VOR/DVOR, Маркер и формирования сигналов форматов ILS, VOR/DVOR, Маркер.
Функционально анализатор состоит из приемника и тестового генератора.
Принцип действия анализатора при измерении параметров сигналов формата ILS, VOR/DVOR, Маркер основан на методе последовательного анализа спектра с использованием быстрого преобразования Фурье. При большом уровне входного сигнала для его ослабления в составе приемника имеется аттенюатор.
Принцип действия анализатора при формировании сигналов формата ILS, VOR/DVOR, Маркер основан на генерировании тестовым генератором сигналов с нормированными значениями коэффициентов амплитудной модуляции, девиации частоты и фазы методом прямого цифрового синтеза. С выхода тестового генератора отфильтрованный сигнал усиливается и подается на управляемый аттенюатор.
Конструктивно анализатор выполнен в прочном компактном корпусе для работы в лабораторных и полевых условиях. На передней панели корпуса расположен цветной жидкокристаллический дисплей. На верхней панели расположены входной и выходной высокочастотный разъемы, разъем для подключения внешнего источника питания.
Режимы работы анализатора, параметры входных и выходных сигналов задаются с помощью клавиатуры сенсорной панели на цветном жидкокристаллическом дисплее или внешнего манипулятора типа «мышь».
Результаты измерений отображаются на цветном жидкокристаллическом дисплее.
Для выполнения измерений в комплект поставки входит комплект измерительных
кабелей.
Электропитание анализатора осуществляется от литиево-ионной батареи или через адаптер переменного/постоянного тока напряжением 24 В, входящих в комплект поставки.
Время работы от батареи в режиме непрерывных измерений не менее 4 часов.
Внешний вид анализаторов с указанием места нанесения знака утверждения типа, представлен на рисунках 1 - 3.
Схема пломбирования анализаторов от несанкционированного доступа представлена на рисунке 3.
Анализаторы могут применяться для настройки и обслуживания радиомаяков системы ILS, VOR, Маркер, в том числе в составе автоматизированных измерительных стендов.
|00 |К>
1 - место нанесения знака утверждения типа
2 - цветной жидкокристаллический дисплей

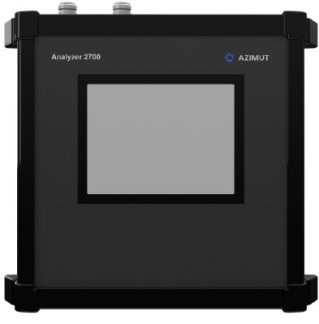

Рисунок 1 - Внешний вид анализаторов. Вид спереди
1
U в-
lFu
О О
■ в-е-с
ф At ft
2
1 - разъем для подключения внешнего манипулятора типа «мышь»
2 - разъем для подключения адаптера переменного/постоянного тока напряжением 24 В
Рисунок 2 - Внешний вид анализаторов. Панель верхняя
1 - место пломбировки от несанкционированного доступа Рисунок 3 - Внешний вид анализаторов. Панель нижняя
Программное обеспечение (далее - ПО) анализаторов выполняет функции задания режимов работы, выбора конкретных параметров входного и выходного сигналов, управление процедурой измерений, представления и сохранения результатов измерений.
ПО анализаторов включает в себя исполняемую часть (ОС Linux) и библиотеку «цифровых копий» сигналов «Маркер», «ILS», «VOR».
Идентификационные данные метрологически значимого ПО приведены в таблице 1.
Таблица 1
| Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма) | Алгоритм вычисления цифрового идентификатора ПО |
| ОС Linux | 3.3.7 | - | - |
| «Маркер» «ILS» «VOR» | 1.0 | 0xede898c3 | CRC32 |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Метрологические и технические характеристики в режиме измерений параметров сигналов форматов ILS-Loc, ILS-GP, VOR/DVOR, Маркер приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение характеристики |
| Диапазон несущих частот, МГц: - в режиме ILS-Loc - в режиме ILS-GP - в режиме VOR/DVOR - в режиме Маркер | от 108,0 до 112,0 от 328,5 до 335,5 от 108,0 до 118,0 от 74,8 до 75,2 |
| Пределы допускаемой относительной погрешности измерений несущей частоты | ± 2-10-6 |
| Диапазон измерений уровня входного сигнала, дБ (1 мВт): - в режимах ILS-Loc, ILS-GP, VOR/DVOR - в режиме Маркер | от минус 80 до 10 от минус 70 до 10 |
| Пределы допускаемой абсолютной погрешности измерений уровня входного сигнала в режимах ILS-Loc, ILS-GP, VOR/DVOR, Маркер, дБ | ± 1,0 |
| Диапазон измерений коэффициента амплитудной модуляции, %: - в режиме ILS-Loc - в режиме ILS-GP - в режиме Маркер - в режиме VOR/DVOR - в режиме сигнал опознавания ILS-Loc, VOR/DVOR | от 0 до 50 от 0 до 90 от 5 до 100 от 28 до 32 от 4 до 20 |
| Пределы допускаемой абсолютной погрешности измерений коэффициента амплитудной модуляции в режимах ILS-Loc, ILS-GP, Маркер, VOR/DVOR, сигнал опознавания ILS-Loc, VOR/DVOR, % | ± 1,0 |
| Наименование характеристики | Значение характеристики |
| Диапазон измерений разности коэффициента амплитудной модуляции (РГМ 90 - 150), %: - в режиме ILS-Loc - в режиме ILS-GP | от минус 50 до 50 от минус 90 до 90 |
| Пределы допускаемой абсолютной погрешности измерений разности коэффициента амплитудной модуляции (РГМ 90 - 150) в режиме ILS-Loc, %: - при (РГМ 90 - 150) < ± 10 % - при (РГМ 90 - 150) > ± 10 % | ± (0,03+8-10-3-|А|) ± (0,05+8-10-3-|А|), где А - значение измеряемого параметра |
| Пределы допускаемой абсолютной погрешности измерений разности коэффициента амплитудной модуляции (РГМ 90 - 150) в режиме ILS-GP, %: - при (РГМ 90 - 150) < ± 20 % - при (РГМ 90 - 150) > ± 20 % | ± (0,03+8-10-3-|А|) ± (0,05+8-10-3-|А|), где А - значение измеряемого параметра |
| Диапазон измерений суммы коэффициента амплитудной модуляции (СГМ 90 + 150), % - в режиме ILS-Loc - в режиме ILS-GP | от 0 до 50 от 0 до 90 |
| Пределы допускаемой абсолютной погрешности измерений суммы коэффициента амплитудной модуляции (СГМ 90 + 150), %: - в режиме ILS-Loc - в режиме ILS-GP | ± (0,1 + 5-10-3-А) ± (0,2 + 5-10-3-А), где А - значение измеряемого параметра |
| Диапазон измерений девиации частоты в режиме VOR/DVOR, Гц | от 450 до 510 |
| Пределы допускаемой абсолютной погрешности измерений девиации частоты в режиме VOR/DVOR, Гц | ± 1,5 |
| Диапазон измерений в режиме VOR/DVOR разности фаз сигнала переменной фазы частотой 30 Гц относительно опорной фазы сигнала частотой 9960 Гц | от 0° до 360° |
| Диапазон измерений в режимах ILS-Loc, ILS-GP разности фаз сигнала частоты 90 Гц относительно сигнала частоты 150 Гц | от минус 59,9° до 60° |
| Пределы допускаемой абсолютной погрешности измерений разности фаз в диапазоне уровня входного сигнала от минус 50 до 10 дБ (1 мВт) - в режиме VOR/DVOR, - в режимах ILS-Loc, ILS-GP | ± 0,3° ± 0,5° |
Таблица 3
| Наименование характеристики | Значение характеристики |
| Код Морзе | от 1 до 4 |
| Длительность периода повторения, мин, менее | 2 |
| Длительность знака «точка», мс | от 50 до 169 |
| Длительность знака «тире», мс | от 170 до 509 |
| Длительность внутрисимвольной паузы, мс | от 50 до 169 |
| Длительность межсимвольной паузы, мс | от 170 до 509 |
| Пределы допускаемой абсолютной погрешности, мс | ± 5,0 |
Метрологические и технические характеристики в режиме формирования сигналов форматов ILS, VOR/DVOR, Маркер приведены в таблице 4.
Таблица 4
| Наименование характеристики | Значение характеристики |
| Диапазон установки несущих частот, МГц: - в режиме ILS-Loc - в режиме ILS-GP - в режиме VOR/DVOR - в режиме Маркер | от 108,0 до 112,0 от 328,5 до 335,5 от 108,0 до 118,0 от 74,8 до 75,2 |
| Пределы допускаемой относительной погрешности установки несущей частоты в режимах ILS, VOR/DVOR, Маркер | ± 2-10-6 |
| Диапазон установки уровня выходного сигнала, дБ (1 мВт) | от минус 80 до 10 |
| Пределы допускаемой абсолютной погрешности установки уровня выходного сигнала, дБ | ± 1,5 |
| Диапазон формирования коэффициента амплитудной модуляции, %: - в режиме ILS-Loc - в режиме ILS-GP - в режиме Маркер - VOR/DVOR - в режиме сигнал опознавания ILS-Loc, VOR/DVOR | от 0 до 50 от 0 до 90 от 5 до 100 от 28 до 32 от 4 до 20 |
| Пределы допускаемой абсолютной погрешности формирования коэффициента амплитудной модуляции в режимах ILS-Loc, ILS-GP, Маркер, VOR/DVOR, сигнал опознавания ILS-Loc, VOR/DVOR, % | ± 1,0 |
| Диапазон формирования разности коэффициента амплитудной модуляции (РГМ 90 - 150), %: - в режиме ILS-Loc - в режиме ILS-GP | от минус 50 до 50 от минус 90 до 90 |
| Пределы допускаемой абсолютной погрешности формирования разности коэффициента амплитудной модуляции (РГМ 90 - 150) в режиме ILS-Loc, %: - при (РГМ 90 - 150) < ± 10 % - при (РГМ 90 - 150) > ± 10 % | ± (0,03+8-10-3-|А|) ± (0,05+8-10-3-|А|), где А - значение формируемого параметра |
| Наименование характеристики | Значение характеристики |
| Диапазон формирования суммы коэффициента амплитудной модуляции (СГМ 90 + 150), % - в режиме ILS-Loc - в режиме ILS-GP | от 0 до 50 от 0 до 90 |
| Пределы допускаемой абсолютной погрешности формирования суммы коэффициента амплитудной модуляции (СГМ 90 + 150), %: - в режиме ILS-Loc - в режиме ILS-GP | ± (0,1 + 5-10"3-А) ± (0,2 + 5-10"3-А), где А - значение формируемого параметра |
| Диапазон формирования девиации частоты в режиме VOR/DVOR, Гц | от 450 до 510 |
| Пределы допускаемой абсолютной погрешности установки девиации частоты в режиме VOR/DVOR, Гц | ± 1,5 |
| Диапазон формирования в режиме VOR/DVOR разности фаз сигнала переменной фазы частотой 30 Гц относительно опорной фазы сигнала частотой 9960 Гц | от 0° до 360° |
| Пределы допускаемой абсолютной погрешности формирования разности фаз в режиме VOR/DVOR | ± 0,3° |
Общие технические характеристики анализаторов приведены в таблице 5. Таблица 5
| Наименование характеристики | Значение характеристики |
| Напряжение электропитания от литиево-ионной батареи или через адаптер переменного/постоянного тока, В | 24 ± 1 |
| Потребляемая мощность, Вт, не более | 40 |
| Время установления рабочего режима, мин, не более | 5 |
| Время непрерывной работы в рабочих условиях, ч, не менее: - при питании через адаптер переменного/постоянного тока - при питании от литиево-ионной батареи | 24 4 |
| Масса, кг, не более | 2,9 |
| Габаритные размеры без ручки ( длина х ширина х высота), мм, не боле | 56 х 2 44 х 328 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 25 °С, %, не более - атмосферное давление, кПа (мм рт. ст.) | от 5 до 40 80 от 84 до 106,7 (от 630 до 800) |
наносится на титульный лист документа «Анализаторы сигналов «Analyzer 2700». Паспорт. АЕСФ.464345.004 ПС» методом компьютерной графики и на переднюю панель корпуса анализатора в виде этикетки, выполненной типографским способом.
Комплект поставки анализаторов приведён в таблице 6.
Таблица 6
| Наименование | Обозначение | Количество |
| Анализатор сигналов «Analyzer 2700» | АЕСФ.464345.004 | 1 |
| Адаптер питания AC/DC MEAN WELL | GS90A24-P1M | 1 |
| Комплект измерительных кабелей | АЕСФ.468543.003 | 1 |
| Флеш-накопитель с ПО | - | 1 |
| Паспорт | АЕСФ.464345.004 ПС | 1 |
| Методика поверки | АЕСФ.464345.004 МП | 1 |
осуществляется по документу АЕСФ.464345.004 МП «Инструкция. Анализаторы сигналов «Analyzer 2700». Методика поверки», утвержденным первым заместителем генерального директора - заместителем по научной работе ФГУП «ВНИИФТРИ» 08 апреля 2014 года. Основные средства поверки:
- частотомер электронно-счетный вычислительный Ч3-64, регистрационный № 9135-83, диапазон частот от 0,005 Гц до 1 ГГц, пределы допускаемой относительной погрешности измерений частоты ± 5-10" ;
- анализатор спектра FSV4, регистрационный № 55768-13, диапазон частот от 10 Гц до
4 ГГц, пределы допускаемой абсолютной погрешности измерений уровня мощности ± 0,3 дБ;
- генератор сигналов SMB100A, регистрационный № 39230-08, диапазон частот от
9 кГц до 6 ГГц, выходное напряжение до 3 В, пределы допускаемой относительной погрешности установки частоты ± 1,0-10-6;
- генератор сигналов сложной формы AFG3102, регистрационный № 32620—06, диапазон частот от 1 мкГц до 10 МГц, дискретность установки частоты 1 мкГц, пределы допускаемой относительной погрешности ± 1-10-6;
- установка поверочная для средств измерений коэффициента амплитудной модуляции РЭКАМ, регистрационный № 27049—04, диапазон частот от 10 кГц до 500 МГц, диапазон измеряемых коэффициентов АМ от 0,1 до 100 %, пределы допускаемой относительной погрешности измерений коэффициентов АМ ± 0,3 %;
- осциллограф цифровой запоминающий WR104Xi, регистрационный № 34580-06, диапазон частот от 0 до 1 ГГц, пределы допускаемой погрешности измерений ± 2 %.
Анализаторы сигналов «Analyzer 2700». Паспорт. АЕСФ.464345.004 ПС.
Нормативные документы, устанавливающие требования к анализаторам сигналов «Analyzer 2700»
1 Авиационные правила часть 170 том 2, сертификационные требования к оборудованию аэродромов и воздушных трасс.
2 Анализаторы сигналов «Analyzer 2700. Технические условия. АЕСФ.464345.002 ТУ.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
