| Номер в госреестре | 57843-20 |
| Наименование СИ | Анализаторы сигналов |
| Обозначение типа СИ | Analyzer 2700 |
| Изготовитель | Акционерное общество "АЗИМУТ" (АО "АЗИМУТ"), г. Москва |
| Год регистрации | 2020 |
| Срок свидетельства | 31.12.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы сигналов «Analyzer 2700» (далее - анализаторы) предназначены для измерений параметров сигнала форматов ILS, VOR/DVOR, Маркер и формирования сигналов форматов ILS, VOR/DVOR, Маркер.
Принцип действия анализатора при измерении параметров сигналов форматов ILS (ILS-Loc, ILS-GP), VOR/DVOR, Маркер основан на методе последовательного анализа спектра с использованием быстрого преобразования Фурье. При большом уровне входного сигнала для его ослабления в составе приемника имеется аттенюатор.
Принцип действия анализатора при формировании сигналов форматов ILS (ILS-Loc, ILS-GP), VOR/DVOR, Маркер основан на генерировании тестовым генератором сигналов с нормированными значениями коэффициентов амплитудной модуляции и девиации частоты и фазы методом прямого цифрового синтеза. С выхода тестового генератора отфильтрованный сигнал усиливается и подается на управляемый аттенюатор.
Функционально анализатор состоит из приемника и тестового генератора.
Конструктивно анализатор выполнен в прочном компактном корпусе для работы в лабораторных и полевых условиях. На передней панели корпуса расположен цветной жидкокристаллический дисплей. На верхней панели расположены входной и выходной высокочастотный разъемы, разъем для подключения внешнего источника питания.
Режимы работы анализатора, параметры входных и выходных сигналов задаются с помощью клавиатуры сенсорной панели на цветном жидкокристаллическом дисплее или внешнего манипулятора типа «мышь».
Результаты измерений отображаются на цветном жидкокристаллическом дисплее. Время работы от батареи в режиме непрерывных измерений не менее 4 часов.
Общий вид анализаторов с указанием места нанесения знака утверждения типа, представлен на рисунках 1 - 3.
Схема пломбирования анализаторов от несанкционированного доступа представлена на рисунке 3.
—

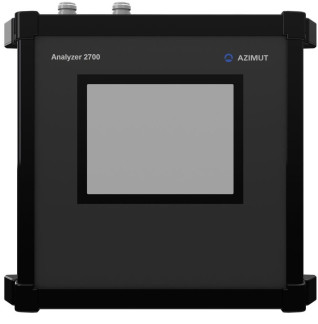

место нанесения знака утверждения типа цветной жидкокристаллический дисплей

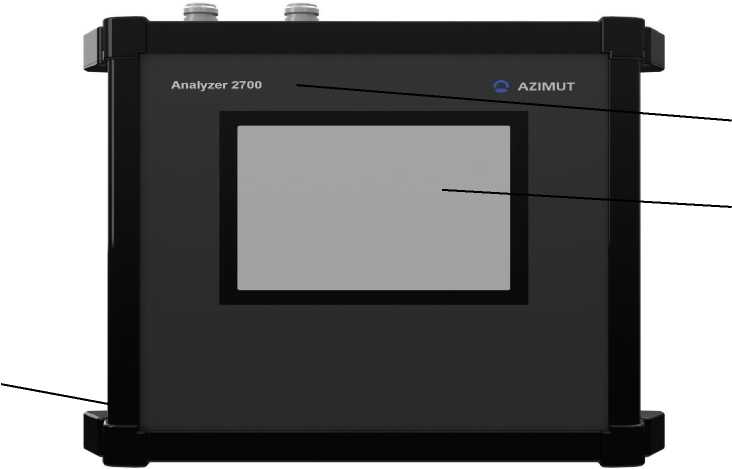

Рисунок 1 - Общий вид анализаторов. Вид спереди
1 - разъем для подключения внешнего манипулятора типа «мышь»
2 - разъем для подключения адаптера переменного/постоянного тока напряжением 24 В Рисунок 2 - Общий вид анализаторов. Панель верхняя
1 - место пломбировки от несанкционированного доступа Рисунок 3 - Общий вид анализаторов. Панель нижняя
Программное обеспечение (далее - ПО) анализаторов выполняет функции задания режимов работы, выбора конкретных параметров входного и выходного сигналов, управление процедурой измерений, представления и сохранения результатов измерений.
ПО анализаторов включает в себя исполняемую часть (ОС Linux) и библиотеку «цифровых копий» сигналов «Маркер», «ILS», «VOR».
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные (признаки) ПО
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | ОС Linux | «Маркер» «ILS» «VOR» |
| Номер версии (идентификационный номер) ПО | 3.3.7 | 1.0 |
| Цифровой идентификатор ПО (контрольная сумма) | - | 0xEDE898C3 |
| Алгоритм вычисления цифрового идентификатора ПО | - | CRC32 |
Метрологические характеристики в режиме измерений параметров сигналов форматов
ILS-Loc, ILS-GP, VOR/DVOR, Маркер приведены в таблице 2.
Таблица 2 - Метрологические характеристики в режиме измерений параметров сигналов форматов ILS-Loc, ILS-GP, VOR/DVOR, Маркер
| Наименование характеристики | Значение |
| Диапазон несущих частот, МГц - в режиме ILS-Loc - в режиме ILS-GP - в режиме VOR/DVOR - в режиме Маркер | от 108,0 до 112,0 от 328,5 до 335,5 от 108,0 до 118,0 от 74,8 до 75,2 |
| Пределы допускаемой относительной погрешности измерений несущей частоты | ± 2-10 6 |
| Диапазон измерений уровня входного сигнала в режиме, дБ (1 мВт) - в режимах ILS-Loc, ILS-GP, VOR/DVOR - в режиме Маркер | от -80 до 10 от -70 до 10 |
| Пределы допускаемой абсолютной погрешности измерений уровня входного сигнала в режимах ILS-Loc, ILS-GP, VOR/DVOR, Маркер, дБ | ±1,0 |
| Диапазон измерений коэффициента амплитудной модуляции, % - в режиме ILS-Loc - в режиме ILS-GP - в режиме Маркер - в режиме VOR/DVOR - в режиме сигнал опознавания ILS-Loc, VOR/DVOR | от 0 до 50 от 0 до 90 от 5 до 100 от 28 до 32 от 4 до 20 |
| Пределы допускаемой абсолютной погрешности измерений коэффициента амплитудной модуляции в режимах ILS-Loc, ILS-GP, Маркер, VOR/DVOR, сигнал опознавания ILS-Loc, VOR/DVOR, % | ±1,0 |
Окончание таблицы 2
| Наименование характеристики | Значение |
| Диапазон измерений разности коэффициента амплитудной модуляции (РГМ 90 - 150), % - в режиме ILS-Loc - в режиме ILS-GP | от -50 до 50 от -90 до 90 |
| Пределы допускаемой абсолютной погрешности измерений разности коэффициента амплитудной модуляции (РГМ 90 - 150) в режиме ILS-Loc, % - при (РГМ 90 - 150) < ± 10 % - при (РГМ 90 - 150) > ± 10 % | ±(0,03+8-10-3-|А|) ±(0,05+8-10-3-|А|), где А - значение измеряемого параметра |
| Пределы допускаемой абсолютной погрешности измерений разности коэффициента амплитудной модуляции (РГМ 90 - 150) в режиме ILS-GP, % - при (РГМ 90 - 150) < ± 20 % - при (РГМ 90 - 150) > ± 20 % | ±(0,03+8-10-3-|А|) ±(0,05+8-10-3-|А|), где А - значение измеряемого параметра |
| Диапазон измерений суммы коэффициента амплитудной модуляции (СГМ 90 + 150), % - в режиме ILS-Loc - в режиме ILS-GP | от 0 до 50 от 0 до 90 |
| Пределы допускаемой абсолютной погрешности измерений суммы коэффициента амплитудной модуляции (СГМ 90 + 150), %: - в режиме ILS-Loc - в режиме ILS-GP | ±(0,1 + 5-10-3-А) ±(0,2 + 5-10-3-А), где А - значение измеряемого параметра |
| Диапазон измерений девиации частоты в режиме VOR/DVOR, Гц | от 450 до 510 |
| Пределы допускаемой абсолютной погрешности измерений девиации частоты в режиме VOR/DVOR, Гц | ±1,5 |
| Диапазон измерений в режиме VOR/DVOR разности фаз сигнала переменной фазы частотой 30 Гц относительно опорной фазы сигнала частотой 9960 Гц | от 0° до 360° |
| Диапазон измерений в режимах ILS-Loc, ILS-GP разности фаз сигнала частоты 90 Гц относительно сигнала частоты 150 Гц | от -59,9° до 60° |
| Пределы допускаемой абсолютной погрешности измерений разности фаз в диапазоне уровня входного сигнала от минус 50 до 10 дБ (1 мВт) - в режиме VOR/DVOR - в режимах ILS-Loc, ILS-GP | ±0,3° ±0,5° |
Таблица 3 - Метрологические характеристики сигнала опознавания
| Наименование характеристики | Значение |
| Код Морзе | от 1 до 4 |
| Длительность периода повторения, мин, не более | 2 |
| Длительность знака «точка», мс | от 50 до 169 |
| Длительность знака «тире», мс | от 170 до 509 |
| Длительность внутрисимвольной паузы, мс | от 50 до 169 |
| Длительность межсимвольной паузы, мс | от 170 до 509 |
| Пределы допускаемой абсолютной погрешности установки длительности временных интервалов, мс | ±5,0 |
Метрологические характеристики в режиме формирования сигналов форматов ILS, VOR/DVOR, Маркер приведены в таблице 4.
Таблица 4 - Метрологические характеристики в режиме формирования параметров сигналов форматов ILS-Loc, ILS-GP, VOR/DVOR, Маркер
| Наименование характеристики | Значение |
| Диапазон несущих частот, МГц - в режиме ILS-Loc - в режиме ILS-GP - в режиме VOR/DVOR - в режиме Маркер | от 108,0 до 112,0 от 328,5 до 335,5 от 108,0 до 118,0 от 74,8 до 75,2 |
| Пределы допускаемой относительной погрешности формирования несущей частоты в режимах ILS, VOR/DVOR, Маркер | ±240-6 |
| Диапазон формирования уровня выходного сигнала, дБ (1 мВт) | от -80 до -10 |
| Пределы допускаемой абсолютной погрешности формирования уровня выходного сигнала, дБ | ±1,5 |
| Диапазон формирования коэффициента амплитудной модуляции, % - в режиме ILS-Loc - в режиме ILS-GP - в режиме Маркер - VOR/DVOR - в режиме сигнал опознавания ILS-Loc, VOR/DVOR | от 0 до 50 от 0 до 90 от 5 до 100 от 28 до 32 от 4 до 20 |
| Пределы допускаемой абсолютной погрешности формирования коэффициента амплитудной модуляции в режимах ILS-Loc, ILS-GP, Маркер, VOR/DVOR, сигнал опознавания ILS-Loc, VOR/DVOR, % | ±1,0 |
| Диапазон формирования разности коэффициента амплитудной модуляции (РГМ 90 - 150), % - в режиме ILS-Loc - в режиме ILS-GP | от -50 до 50 от -90 до 90 |
| Пределы допускаемой абсолютной погрешности формирования разности коэффициента амплитудной модуляции (РГМ 90 - 150) в режиме ILS-Loc, % - при (РГМ 90 - 150) < ± 10 % - при (РГМ 90 - 150) > ± 10 % | ±(0,03+8-10-3-|А|) ±(0,05+8-10-3-|А|), где А - значение формируемого параметра |
Окончание таблицы 4
| Наименование характеристики | Значение |
| Диапазон формирования суммы коэффициента амплитудной модуляции (СГМ 90 + 150), % - в режиме ILS-Loc - в режиме ILS-GP | от 0 до 50 от 0 до 90 |
| Пределы допускаемой абсолютной погрешности формирования суммы коэффициента амплитудной модуляции (СГМ 90 + 150), % - в режиме ILS-Loc - в режиме ILS-GP | ±(0,1 + 5-10-3-А) ±(0,2 + 5-10-3-А), где А - значение формируемого параметра |
| Диапазон формирования девиации частоты в режиме VOR/DVOR, Гц | от 450 до 510 |
| Пределы допускаемой абсолютной погрешности формирования девиации частоты в режиме VOR/DVOR, Гц | ±1,5 |
| Диапазон формирования в режиме VOR/DVOR разности фаз сигнала переменной фазы частотой 30 Гц относительно опорной фазы сигнала частотой 9960 Гц | от 0° до 360° |
| Пределы допускаемой абсолютной погрешности формирования разности фаз в режиме VOR/DVOR | ±0,3° |
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение электропитания от литиево-ионной батареи или через адаптер переменного/постоянного тока, В | от 23 до 25 |
| Потребляемая мощность, Вт, не более | 40 |
| Время установления рабочего режима, мин, не более | 5 |
| Время непрерывной работы в рабочих условиях, ч, не менее - при питании через адаптер переменного/постоянного тока - при питании от литиево-ионной батареи | 24 4 |
| Масса, кг, не более | 2,9 |
| Габаритные размеры без ручки, мм, не более - длина - ширина - высота | 328 244 56 |
| Рабочие условия эксплуатации - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 25 °С, %, не более - атмосферное давление, кПа (мм рт. ст.) | от 5 до 40 80 от 84 до 106 (от 630 до 800) |
наносится на титульный лист документа «Анализаторы сигналов «Analyzer 2700». Паспорт. АЕСФ.464345.004 ПС» методом компьютерной графики и на переднюю панель корпуса анализатора в виде этикетки, выполненной типографским способом.
Таблица 6 - Комплектность анализаторов
| Наименование | Обозначение | Количество |
| Анализатор сигналов «Analyzer 2700» | АЕСФ.464345.004 | 1 шт. |
| Адаптер питания AC/DC MEAN WELL | GS90A24-P1M | 1 шт. |
| Комплект измерительных кабелей | АЕСФ.468543.003 | 1 шт. |
| Флеш-накопитель с ПО | - | 1 шт. |
| Паспорт | АЕСФ.464345.004 ПС | 1 экз. |
| Методика поверки | 651-20-043 МП | 1 экз. |
осуществляется по документу 651-20-043 МП «ГСИ. Анализаторы сигналов «Analyzer 2700». Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 28.07.2020 г.
Основные средства поверки:
- частотомер электронно-счетный вычислительный Ч3-64, регистрационный номер 9135-83 в Федеральном информационном фонде, диапазон частот от 0,005 Гц до 1 ГГц, пределы допускаемой относительной погрешности измерений частоты ±5-10-7;
- анализатор спектра FSV4, регистрационный номер 55768-13 в Федеральном информационном фонде, диапазон частот от 10 Гц до 4 ГГц, пределы допускаемой абсолютной погрешности измерений уровня мощности ±0,3 дБ;
- генератор сигналов SMB100A, регистрационный номер 39230-08 в Федеральном информационном фонде, диапазон частот от 9 кГц до 6 ГГц, выходное напряжение до 3 В, пределы допускаемой относительной погрешности установки частоты ±1,0-10-6;
- генератор сигналов сложной формы AFG3102, регистрационный номер 32620-06 в Федеральном информационном фонде, диапазон частот от 1 мкГц до 10 МГц, дискретность установки частоты 1 мкГц, пределы допускаемой относительной погрешности ±1-10-6;
- установка поверочная для средств измерений коэффициента амплитудной модуляции РЭКАМ, регистрационный номер 27049-04 в Федеральном информационном фонде, диапазон частот от 10 кГц до 500 МГц, диапазон измеряемых коэффициентов АМ от 0,1 до 100 %, пределы допускаемой относительной погрешности измерений коэффициентов АМ ±0,3 %;
- осциллограф цифровой запоминающий WaveRunner 104Xi, регистрационный номер 34872-07 в Федеральном информационном фонде, диапазон частот от 0 до 1 ГГц, пределы допускаемой погрешности измерений ±2 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационных документах.
Анализаторы сигналов «Analyzer 2700. Технические условия. АЕСФ.464345.004 ТУ
| Зарегистрировано поверок | 90 |
| Поверителей | 2 |
| Актуальность данных | 20.11.2024 |
