Установки акустоэмиссионные поверочные АР8004, 57846-14

Назначение

Установки акустоэмиссионные поверочные АР8004 (далее - установка АР8004) предназначены для измерения характеристик и параметров пьезоэлектрических приёмников сигналов акустической эмиссии в процессе их разработки и настройки в условиях нормально падающей продольной волны, а также волны Рэлея.

Описание

Установка АР8004 представляет собой измерительно-вычислительный комплекс, в состав которого входят ультразвуковые калибраторы-преобразователи акустического поля продольной волны (УКП-АПП) и волны Рэлея (УКП-АПР) с согласующими устройствами, анализатор спектра, источник питания постоянного тока и ПЭВМ (рис. 1).

Принцип действия установки АР8004 основан на использовании пьезоэлектрического эффекта, при котором колебательные смещения или скорости смещения поверхности твердых тел преобразуются в электрические сигналы с помощью пьезокерамических преобразователей.

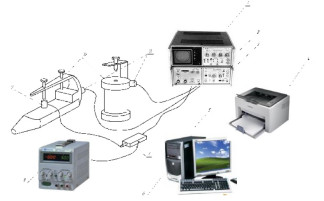

Основным узлом установки, с помощью которого обеспечивается поверка ПАЭ, является ультразвуковой калибратор-преобразователь акустического поля УКП-АПП (УКП-АПР) (10). При подключении перестраиваемого генератора электрических сигналов (3), входящего в состав анализатора спектра СК4-59 (1), с известным напряжением к входному разъёму УКП-АПП (УКП-АПР) через согласующее устройство (11), на его контактной поверхности создается акустическое смещение с известным значением. Это смещение воздействует в дальнейшем на акустический вход ПАЭ (9), когда он установлен на УКП-АПП (УКП-АПР). На выходе ПАЭ появляется электрическое напряжение. Далее через высокоомный предусилитель (7), питание которого осуществляется стабилизированным источником постоянного тока (8), сигнал поступает на селективный перестраиваемый приёмник (2) анализатора спектра. Для дальнейшей цифровой обработки используется персональный компьютер (6) со встроенным аналого-цифровым преобразователем (5) связанным с анализатором спектра СК4-59. Для графического представления результатов испытаний используется принтер (4).

Конструктивно ультразвуковые калибраторы-преобразователи акустического поля УКП-АПП (рис. 3) и УКП-АПР (рис. 2) представляют собой: УКП-АПП выполнен в виде цилиндрического корпуса, внутри которого расположен пьезокерамический чувствительный элемент, на корпус крепится скоба с прижимным устройством для установки и фиксации ПАЭ; УКП-АПР выполнен в виде акустического тела с установленной на него скобой. Скоба служит для крепления широкополосного пьезоэлектрического излучателя на акустическое тело и прижимного устройства для крепления и фиксации ПАЭ. С внешними устройствами УКП-АПП и УКП-АПР подключаются посредством кабеля с разъемом BNC (СР-50-74ФВ). Органов управления, расположенных непосредственно на УКП-АПП и УКП-АПР, не имеется.

Внешний вид установки АР8004 приведен на рисунках 1 - 3.

Место для размещения наклеек 'Место для пломбирования от несанкционированного доступа Рисунок 3 - Общий вид калибратора-преобразователя акустического поля продольной

волны (УКП-АПП)

Программное обеспечение

Программное обеспечение (ПО) «ПО АР8004» является специализированным ПО управления установкой АР8004.

ПО «ПО АР8004» предназначено для управления установкой АР8004, составления измерительных программ и обработки результатов измерений, проводимых установкой АР8004. ПО «ПО АР8004» не может быть использовано отдельно от этой установки АР8004.

Влияние метрологически значимой части ПО на метрологические характеристики установки АР8004 не выходит за пределы согласованного допуска.

Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.

Метрологически значимая часть ПО установки АР8004 и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Технические характеристики

Основные метрологические и технические характеристики установки АР8004 приведены в таблице 2.

Таблица 2

Таблица 3

Знак утверждения типа

наносится на корпус установки АР8004 (УКП-АПП и УКП-АПР) в виде наклейки и на титульный лист эксплуатационной документации типографским способом.

Комплектность

Комплект поставки включает:

-    установка акустоэмиссионная поверочная АР8004 - 1 шт.;

-    комплект эксплуатационной документации (Установка акустоэмиссионная поверочная АР8004. АБКЖ.402152.013 ПС. Паспорт; Установка акустоэмиссионная поверочная АР8004. АБКЖ.402152.013 РЭ. Руководство по эксплуатации) - 1 комплект;

-    методика поверки - 1 шт.

Поверка

осуществляется по документу АБКЖ.402152.013 МП «Инструкция. Установка акустоэмиссионная поверочная АР8004. Методика поверки», утвержденному руководителем ГЦИ СИ ОАО «НИЦПВ» 12.12.2012 г.

Основные средства поверки:

-    система лазерная измерительная ЛИС-01М (регистрационный номер 42622-09), диапазон измерений виброперемещения (10-9 ^ 10-4) м с пределами допускаемой погрешности измерений ± 0,5 * 10-9 м, диапазон измерений линейного перемещения 10-9 ^ 10-3 м с пределами допускаемой погрешности измерений ± 3 * 10-9 м.

-    осциллограф цифровой TDS-2014B (регистрационный номер 24018-06), полоса пропускания 100 МГц; коэффициент отклонения 2 мВ/дел...5 В/дел, погрешность установки ± 3 % (± 4 % при 2...5 мВ/дел); максимальное входное напряжение 300 В ср. кв.; коэффициент развертки 5 нс.. .50 с/дел, погрешность установки ± 0,005 %;

-    преобразователь акустической эмиссии широкополосный GT300 (регистрационный номер 24254-11), диапазон рабочих частот (100 - 800) кГц; коэффициент преобразования на рабочей частоте не менее 45 дБ (относительно 1 В/м) при относительной погрешности преобразования ± 25 %; неравномерность АЧХ в диапазоне рабочих частот не более ± 8 дБ.

Сведения о методах измерений

Установка акустоэмиссионная поверочная АР8004. АБКЖ.402152.013 РЭ. Руководство по эксплуатации.

Нормативные и технические документы, устанавливающие требования к установкам акустоэмиссионным поверочным АР8004

Установка акустоэмиссионная поверочная АР8004. АБКЖ.402152.013 РЭ. Руководство по эксплуатации.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
