| Номер в госреестре | 57849-14 |
| Наименование СИ | Анализаторы спектра |
| Обозначение типа СИ | FSH13, FSH20 |
| Изготовитель | "Rohde & Schwarz GmbH & Co. KG", Германия; Фирма "Rohde & Schwarz Technologies Malaysia Sdn Bhd", Малайзия |
| Год регистрации | 2014 |
| Срок свидетельства | 22.07.2019 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы спектра FSH13, FSH20 предназначены для визуального наблюдения и измерений частоты и уровня составляющих спектра периодически повторяющихся сигналов и стационарных шумов в полевых условиях измерений, а также S-параметров коаксиальных многополюсников.
Принцип действия анализаторов спектра FSH13, FSH20 основан гетеродинном переносе исследуемого сигнала на промежуточную частоту (ПЧ) и последующей его обработке с помощью аналогово-цифрового преобразователя (АЦП) с блоком цифровой обработки. При измерении S-параметров принцип действия анализатора основан на подаче на тестируемое устройство высокочастотного сигнала, формируемого в приборе синтезатором высокой частоты, и измерении отклика от устройства с помощью приемника, работающего на гетеродинном принципе, и моста для разделения падающей и отраженной мощности. Источником опорной частоты для синтезатора высокой частоты и приемника служит кварцевый генератор частотой 10 МГц. Результаты измерений выводятся на экран анализатора в виде спектрограмм и числовых значений.
В режиме измерения S-параметров в приборе предусмотрена коррекция систематических погрешностей при калибровке по мерам ZV-Z121.
Конструктивно анализаторы спектра FSH13, FSH20 выполнены в виде портативного моноблока. На передней панели прибора расположены индикатор и клавиатура управления. На торцах анализатора расположены измерительные разъемы N-типа, интерфейсы USB, LAN и для SD-карты, разъем питания, батарейный отсек, гнезда BNC входа опорной частоты и выхода промежуточной частоты. Анализатор поставляется в ударозащищенном корпусе.
Анализаторы спектра FSH13, FSH20 позволяют выполнять измерения частотных и амплитудных параметров спектра сигналов в автоматическом и ручном режимах. Полученные спектрограммы и результаты измерений могут быть записаны в различных форматах во внутреннюю память, на внешний носитель, а также переданы на компьютер через интерфейсы USB, LAN. Опционально возможно дистанционное управление прибором.
Модели анализаторов спектра FSH13, FSH20 отличаются диапазоном частот.
Анализаторы спектра FSH13, FSH20 имеют следующие опции:
K14 - режим спектрограмм;
K15 - анализ интерференционных сигналов;
K16 - режим географической метки;
K40 - дистанционное управление;
K42 - режим анализатора цепей;
ZV-Z121 - набор мер для калибровки.
Для управления режимами работы анализаторов спектра FSH13, FSH20 и обработки измерительных сигналов применяется встроенное программное обеспечение (далее - ПО) «FSH Firmware», обеспечивающее формирование заданий на проведение измерений, управление работой анализаторов в процессе проведения измерений, отображение хода измерений. ПО предназначено только для работы с анализаторами спектра FSH13, FSH20 и не может быть использовано отдельно от измерительно-вычислительной платформы этих анализаторов.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
| Таблица 1 | ||||
| Наименование ПО | Идентифи кационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления идентификатора ПО |
| FSH Firmware | FSH Firmware | Версия 2.40 | ||
Метрологически значимая часть ПО анализаторов спектра FSH13, FSH20 и измеренные данные не требуют специальных средств защиты. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

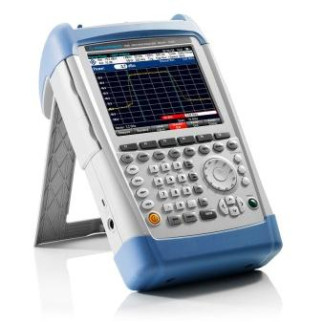

Внешний вид анализаторов спектра FSH13, FSH20, место нанесения наклейки со знаком утверждения типа и схема пломбировки анализаторов от несанкционированного доступа приведена на рисунке 1.
Метрологические и технические характеристики анализаторов спектра FSH13, FSH20 приведены в таблице 2.
| Наименование характеристики | Значение |
| Диапазон рабочих частот, Гц: | |
| для моделей FSH13 | от 9-103 до 13,6109 |
| для моделей FSH20 | от 9-103 до 20109 |
| Пределы допускаемой относительной погрешности частоты опорного | ± 110-6 |
| генератора 10 МГц | |
| Режим анализатора спектра | |
| Номинальные значения полос пропускания на уровне минус 3 дБ, кГц | от 0,001 до 3000 |
| (дискретно | |
| с шагом 1, 3) | |
| Пределы допускаемой относительной погрешности номинальных | |
| значений полос пропускания, % | |
| в полосе пропускания от 1 Гц до 300 кГц | 5 |
| в полосе пропускания более 300 кГц | 10 |
| Значения уровня фазовых шумов в полосе 1 Гц относительно уровня | |
| несущей на частоте 500 МГц при отстройке, дБ, не более: | |
| 30 кГц | минус 95 |
| 100 кГц | минус 100 |
| 1 МГц | минус 120 |
| Значения среднего уровня собственных шумов нормализованные к | |
| полосе пропускания 1 Гц при нагрузке на входе 50 Ом, в полосе | |
| пропускания 100 Гц, ослаблении 0 дБ, в диапазоне частот, дБ | |
| относительно 1 мВт, не более: | |
| предусилитель ВЫКЛ. | |
| от 9 кГц до 100 кГц | минус 96 |
| от 100 кГц до 1 МГц | минус 115 |
| от 1 МГц до 10 МГц | минус 136 |
| от 10 МГц до 2 ГГц | минус 141 |
| от 2 ГГц до 3,6 ГГц | минус 138 |
| от 3,6 ГГц до 5 ГГц | минус 142 |
| от 5 ГГц до 6,5 ГГц | минус 140 |
| от 6,5 ГГц до 13,6 ГГц | минус 136 |
| от 13,6 ГГц до 18 ГГц | минус 134 |
| от 18 ГГц до 20 ГГц | минус 130 |
| предусилитель ВКЛ. | |
| от 100 кГц до 1 МГц | минус 133 |
| от 1 МГц до 10 МГц | минус 155 |
| от 10 МГц до 1 ГГц | минус 161 |
| от 1 ГГц до 2 ГГц | минус 159 |
| от 2 ГГц до 5 ГГц | минус 155 |
| от 5 ГГц до 6,5 ГГц | минус 151 |
| от 6,5 ГГц до 8 ГГц | минус 147 |
| от 8 ГГц до 13,6 ГГц | минус 158 |
| от 13,6 ГГц до 18 ГГц | минус 155 |
| от 18 ГГц до 20 ГГц | минус 150 |
| Значения относительного уровня помех, обусловленных интермодуляционными искажениями третьего порядка по входу смесителя при воздействии на вход двух синусоидальных сигналов равных амплитуд с уровнем минус 20 дБ относительно 1 мВт, ослаблении 0 дБ, в диапазоне частот, дБ относительно уровня несущей, не более: до 300 МГц от 300 МГц до 3,6 ГГц от 3,6 ГГц до 20 ГГц | 54 60 46 |
| Значения относительного уровня помех, обусловленных гармоническими искажениями второго порядка при уровне сигнала на смесителе минус 20 дБ относительно 1 мВт, в диапазоне частот, дБ относительно уровня несущей, не более от 20 МГц до 1,5 ГГц | 60 |
| от 1,5 ГГц до 3 ГГц | 50 |
| от 3 ГГц до 4 ГГц | 40 |
| от 4 ГГц до 10 ГГц | 80 |
| Пределы допускаемой абсолютной погрешности измерения уровня на | ±0,3 |
| частоте 100 МГц, дБ | |
| Неравномерность амплитудно-частотной характеристики относительно уровня на частоте 100 МГц в диапазоне частот, дБ, не более: от 9 кГц до 10 МГц | ±1,5 |
| от 10 МГц до 3,6 ГГц | ±1,0 |
| от 3,6 ГГц до 20 ГГц | ±1,5 |
| Пределы допускаемой абсолютной погрешности измерения уровня из- | ±0,2 |
| за нелинейности шкалы в диапазоне от 0 до 50 дБ, дБ | |
| Пределы допускаемой абсолютной погрешности из-за переключения | ±0,3 |
| ослабления входного аттенюатора на частоте 100 МГц, дБ | |
| Пределы допускаемой абсолютной погрешности из-за переключения | ±0,1 |
| полос пропускания относительно полосы пропускания 10 кГц, дБ | |
| Пределы допускаемой абсолютной погрешности установки опорного | ±0,1 |
| уровня, дБ | |
| Режим измерения коэффициента отражения (S22) и коэффициента передачи (S12) | |
| Диапазон частот, Гц: | от 3-105 до 8109 |
| Пределы допускаемой абсолютной погрешности измерения коэффициента отражения, дБ, в диапазоне: от 0 до 15 дБ | ±1,5 |
| от 15 до 25 дБ | ±3,0 |
| Пределы допускаемой абсолютной погрешности измерения фазы коэффициента отражения, градусов, в диапазоне: от 0 до 15 дБ | ±3 |
| от 15 до 25 дБ | ±6 |
| Пределы допускаемой абсолютной погрешности измерения коэффициента передачи, дБ, для динамического диапазона: от 0 до 20 дБ | ±0,1 |
| от 0 до 50 дБ | ±0,2 |
| Пределы допускаемой абсолютной погрешности измерения фазы коэффициента передачи, градусов | ±3 |
| Тип измерительных разъемов | N, розетка, 50 Ом |
| КСВН измерительных разъемов, на частотах, не более: от 100 кГц до 1 ГГц от 1 ГГц до 6 ГГц от 6 ГГц до 20 ГГц | 1,5 2 3 |
| Напряжение питания: переменное с адаптером HA-Z201 постоянное (внешнее) встроенная батарея | (230±23) В; (50±0,5) Гц от14 В до16 В 7 В |
| Потребляемая мощность, В А, не более: | 12 |
| Габаритные размеры (длина х ширина х высота), мм, не более: | 194 х 144 х 300 |
| Масса, кг, не более | 3 |
| Рабочие условия эксплуатации: о/~' температура окружающего воздуха, С относительная влажность воздуха при температуре 40 0С, %, не более | от 0 до 50 85 |
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и лицевую панель анализаторов спектра FSH13, FSH20 специальным штампом.
| Наименование | Количество |
| Анализатор спектра FSH13, FSH20 в комплекте с батареей, кабелями USB и LAN, адаптером питания | 1 |
| Опции к анализатору | По заказу |
| Руководство по эксплуатации | 1 |
| Методика поверки МП РТ 2107-2014 | 1 |
| Упаковочная тара | 1 |
Поверка осуществляется по документу МП РТ 2107-2014 «Анализаторы спектра FSH13, FSH20. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» “22” мая 2014 г.
Средства поверки:
| Наименование средства поверки | Требуемые технические характеристики средства поверки | Рекомендуемое средство поверки | |
| Пределы измерений | Пределы допускаемой погрешности | ||
| Стандарт частоты | Частота выходных сигналов 5 МГц, 10 МГц | ± 5 • 10-10 за 1 год | Стандарт частоты рубидиевый GPS -12RG |
| Генератор сигналов | от 100 кГц до 20 ГГц от минус 100 дБ до 10 дБ относительно 1 мВт | Фазовый шум не более -120 дБ/Гц относительно уровня несущей на 1 ГГц, отстройка 10 кГц | Генератор SMF100A |
| Измеритель мощности | от 10 МГц до 18 ГГц от 2*10-3 до 1х102 мВт | ±0,2 дБ | Ваттметр проходящей мощности СВЧ NRP-Z28 |
| Набор мер коэффициентов отражения и передачи | от 10 МГц до 18 ГГц Коэффициент передачи 20 и 40 дБ КСВН: от 1,01 до 4 | 1-ый разряд по ГОСТ Р 8.813-2013 | Комплект мер комплексных коэффициентов передачи и отражения 05СК200-150 |
| Анализатор цепей | от 10 МГц до 20 ГГц КСВН: от 1,05 до 10 | ± 5% | Анализатор электрических цепей векторный ZVA24 |
Сведения о методиках (методах) измерений содержатся в документе «Анализаторы спектра FSH13, FSH20. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к анализаторам спектра FSH13, FSH20
1. ГОСТ 22261-94 "Средства измерений электрических и магнитных величин. Общие технические условия".
2. Техническая документация фирмы-изготовителя “Rohde & Schwarz GmbH & Co. KG”, Германия.
