Профилометры оптические Neox, 57850-14

Назначение

Профилометры оптические Neox (далее - профилометры) предназначены для измерений линейных размеров и анализа поверхностей объектов.

Описание

Профилометры оптические Neox относятся к классу бесконтактных оптических приборов, принцип действия которых основан на интерференции и смещении конфокальной плоскости освещения.

Метод когерентной корреляционной интерферометрии основан на регистрации интерференционных картин в белом свете при перемещении объектива по вертикали. Метод позволяет измерять поверхности с неровностями высотой до 400 мкм. Положение реперного зеркала в оптической системе подобрано таким образом, чтобы оптическая разность хода была равна нулю. При этом условии в интерференционной картине возникают максимумы для всех длин волн и наблюдается абсолютный максимум интенсивности, регистрируемый видеокамерой. Таким образом, если в некоторой точке образца наблюдается абсолютный максимум, она находится в фокусе.

Метод конфокальной микроскопии основан на размещении в плоскости измерения апертуры, дающей возможность получения максимального контраста изображения при нахождении измеряемого участка поверхности в фокусе. Метод позволяет измерять поверхности с неровностями до 20 мм (в данном устройстве изображение программно сшивается после проведения замеров в заданном диапазоне высот).

Профилометр оптический состоит из блока осветителя с источником света, конструктивно выполненного в виде моноблока, входящего в состав измерительной головки, расположенной на колонне с возможностью перемещения по вертикали. Колонна установлена на гранитном или металлическом основании, оснащенном антивибрационными пневмоподушками, и расположенном на металлической раме. Также в измерительной головке располагается оптическая система (набор диафрагм, фильтров, делитель светового пучка, объективы, определяющие поле зрения (являются сменными), пьезопривод, цифровая камера и микродисплей, выполняющий функцию источника проецируемого изображения для осуществления измерений в конфокальном режиме. На основании установлен автоматический предметный столик с механической регулировкой угла наклона. В состав прибора входит компьютер и контроллер с интерфейсными платами для обработки видеосигнала, управления пьезоприводом, приемом-передачей управляющих сигналов, а также приемом сигналов о результатах измерений.

Измерения проводятся в трехмерной системе координат. При вертикальном сканировании все точки поверхности поочередно проходят через фокус. По последовательности полученных интерференционных картин видеокамера определяет изменения интенсивности света в каждой точке в зависимости от расстояния. Программа вычисляет положение максимума интенсивности для каждой точки матрицы, после чего восстанавливается форма поверхности, основанная на регистрации интерференционных картин в белом свете при перемещении объектива по вертикали.

Две специализированные программы служат для управления механическими частями прибора, непосредственного измерения, обработки полученных результатов, построения трехмерного изображения рельефа поверхности, выделения отдельных профилей поверхности в заданном направлении и гистограммы распределения пиков по высоте, а также позволяет рассчитывать параметры шероховатости.

Режимы работы профилометра устанавливаются пользователем с помощью органов управления или ПО управляющей ПЭВМ. Органы управления и подстыковочные разъемы расположены на передней и задней панели соответственно.

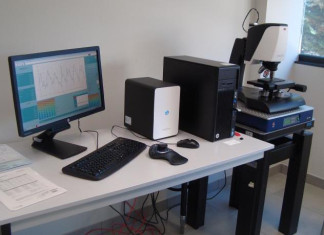

Внешний вид профилометра приведен на рисунках 1 - 2.

Программное обеспечение

Программное обеспечение (ПО) «SensoSCAN» является специализированным ПО профилометра.

ПО «SensoSCAN» предназначено для управления и обеспечения полной интеграции периферийных устройств профилометра, составления измерительных программ и обработки результатов измерений. ПО «SensoSCAN» не может быть использовано отдельно от профилометра.

Влияние метрологически значимой части ПО на метрологические характеристики профилометра не выходит за пределы согласованного допуска.

Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.

Метрологически значимая часть ПО профилометра и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Технические характеристики

Основные метрологические и технические характеристики профилометра приведены в таблице 2.

Таблица 2

Знак утверждения типа

наносится на лицевую панель профилометра в виде наклейки и на титульный лист эксплуатационной документации типографским способом.

Комплектность

-    профилометр оптический Neox - 1 шт.;

-    комплект эксплуатационной документации (Профилометры оптические Neox. Руководство по эксплуатации) - 1 комплект;

-    одиночный комплект ЗИП;

-    методика поверки - 1 шт.

Поверка

осуществляется по документу МП 57850-14 «Инструкция. Профилометры оптические Neox. Методика поверки», утвержденному руководителем ГЦИ СИ ОАО «НИЦПВ» 19.02.2014 г.

Основные средства поверки:

-    мера ширины и периода специальная (МШПС 2.0К), изготовленная по ГОСТ Р 8.628;

-    набор мер длины концевых плоскопараллельных по ГОСТ 9038-90;

-    меры периода и высоты линейные (TGQ1, TGZ1, TGZ2), регистрационный номер № 41678-09.

Сведения о методах измерений

Профилометры оптические Neox. Руководство по эксплуатации.

Нормативные и технические документы, устанавливающие требования к профило-метрам оптическим Neox

Профилометры оптические Neox. Руководство по эксплуатации.

Рекомендации к применению

Отсутствуют.
