| Номер в госреестре | 57853-14 |
| Наименование СИ | Нивелиры электронные |
| Обозначение типа СИ | Sprinter 50, Sprinter 150, Sprinter 150M, Sprinter 250M |
| Изготовитель | Компания "Leica Geosystems AG", Швейцария |
| Год регистрации | 2014 |
| Срок свидетельства | 13.05.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
Нивелиры электронные Sprinter 50, Sprinter 150, Sprinter 150M, Sprinter 250M (далее
- нивелиры) предназначены для измерения превышений методом геометрического нивелирования по вертикальным рейкам при создании, развитии и поддержании в рабочем состоянии государственных нивелирных сетей.
Принцип действия нивелиров основан на автоматической установке визирной оси в горизонтальное положение с помощью маятникового оптико-механического компенсатора. Измерение превышений состоит в суммировании разностей отсчетов (проекция визирной оси на нивелирную рейку) по нивелирным рейкам, установленных на каждых двух последовательных точках, расположенных по некоторой линии и образующей нивелирный ход.
Нивелиры электронные Sprinter 50, Sprinter 150, Sprinter 150M, Sprinter 250M состоят из пластикового прорезиненного корпуса, с размещенной в нем оптикой, электронноизмерительным и регистрирующим модулем. Корпус нивелиров соединен с несъемной подставкой (трегером) для установки на штатив. На верхней части корпуса нивелиров имеется ручка для его переноски. Управление нивелирами и их настройка обеспечивается посредством клавиатуры и ЖК экрана на задней панели, точное наведение на рейку осуществляется с помощью двухстороннего наводящего винта. Нивелиры имеют горизонтальный лимб для угловых измерений, а наличие сетки нитей дает возможность использовать нивелиры как традиционные оптические нивелиры. Нивелиры снабжены круглым уровнем для быстрого его приведения в рабочее положение. При работе используются специальные рейки с кодовой шкалой для электронного автоматического отсчитывания или традиционные шашечные рейки для визуального взятия отсчетов. Нивелиры имеют встроенную память (модели Sprinter 150М, Sprinter 250М) для сохранения измерений и последовательный порт Я^-232С для передачи данных на персональный компьютер для дальнейшей обработки.
Выпускаемые модели нивелиров различаются погрешностью измерения превышения из-за особенностей внутреннего строения зрительной трубы.
Пломбирование крепёжных винтов корпуса нивелиров электронных Sprinter 50, Sprinter 150, Sprinter 150M, Sprinter 250M не производится. Ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.

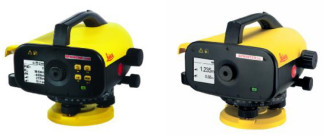

Общий вид нивелиров электронных Sprinter 50, Sprinter 150, Sprinter 150M, Sprinter 250M
Нивелиры электронные Sprinter 50, Sprinter 150, Sprinter 150M, Sprinter 250M имеют встроенное ПО «Sprinter Dataloader», а также офисное ПО «Leica GeoOffice», устанавливаемые на персональный компьютер. С помощью указанного ПО обеспечивается взаимодействие узлов, настройка и управление рабочим процессом, хранение и передача результатов измерений, а также постобработка измеренных данных.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов. Разработчиком и правообладателем ПО является компания «Leica Geosystems AG», Швейцария.
Идентификационные данные программного обеспечения:
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии программного обеспечения | Цифровой идентиф икатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Sprinter Dataloader | Sprinter_fw | 1.45 | FD887FC2 | CRC32 |
| Leica GeoOffice | LGO.exe | 8.3.0 | 447AC8B | CRC32 |
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «А» в соответствии с МИ 3286-2010.
| Наименование характеристики | Значение | ||
| Модель | Sprinter 50 | Sprinter 150 Sprinter 150M | Sprinter 250M |
| Допускаемая средняя квадратическая погрешность измерения превышения на 1км двойного хода при электронном считывании и длине визирного луча 100м, мм: | 2,0 | 1,5 | 1,0 |
| Допускаемая средняя квадратическая погрешность измерения превышения на 1 км двойного хода при оптическом считывании, мм: - при длине визирного луча 30 м - при длине визирного луча 100 м | 2,5 5,0 | ||
| Дискретность измерения превышений, м: | 0,0001 / 0,001 | ||
| Диапазон измерения расстояний, м: | 2 - 100 | ||
| Допускаемая средняя квадратическая погрешность измерения расстояний, м: - до 10 м: - более 10 м: | 0,01 (0,001 • D) где D-измеряемое расстояние, м | ||
| Дискретность измерения расстояний, м: | 0,01 / 0,1 | ||
| Диапазон измерения горизонтальных углов, ..,°: | 0 - 360 | ||
| Допускаемая средняя квадратическая погрешность измерения горизонтальных углов, ..,°: | 0,1 | ||
| Цена деления горизонтального лимба, .°: | 1 | ||
| Увеличение зрительной трубы, крат, не менее: | 24 | ||
| Диаметр входного зрачка зрительной трубы, мм, не менее: | 36 | |
| Наименьшее расстояние визирования, м, не более: | 0,5 | |
| Угловое поле зрения зрительной трубы, ..,°, не менее: | 2 | |
| Цена деления круглого установочного уровня, .. //2мм: | 10 | |
| Диапазон работы компенсатора, .. /, не менее: | ±10 | |
| Допускаемое среднее квадратическое отклонение установки линии визирования, ...": | 0,8 | |
| Коэффициент нитяного дальномера: | 100 | |
| Значение постоянного слагаемого нитяного дальномера, м: | 0 | |
| Объем внутренней памяти для записи данных, точек: | - | 1000* 1000 |
| Источник электропитания, В: - элемент питания типа АА - внешний блок питания | 4 х 1,5 | 4 х 1,5 12,0 |
| Диапазон рабочих температур, °C: | от минус 10 до плюс 50 | |
| Габаритные размеры нивелира (ДхШхВ), мм, не более: | 219 х 196 х 178 | |
| Масса нивелира с элементами питания, кг, не более: | 2,55 | |
* - только для Sprinter 150M
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус нивелиров электронных Sprinter 50, Sprinter 150, Sprinter 150M, Sprinter 250M.
| Наименование | Количество, ед |
| Нивелир | 1 |
| Транспортировочный футляр | 1 |
| Ключ-шестигранник | 1 |
| Ремень | 1 |
| Программное обеспечение (Диск CD) | 1 |
| Кабель USB | 1 |
| Батарейка типа АА | 4 |
| Аккумуляторная батарейка типа АА * | 4 |
| Зарядное устройство * | 1 |
| Штатив * | 1 |
| Бленда солнцезащитная * | 1 |
| Рейка алюминиевая * | 2 |
| Рейка фиберглассовая * | 2 |
| Руководство по эксплуатации на русском языке с методикой поверки | 1 |
* - опционально
осуществляется по документу МП АПМ 13-14 «Нивелиры электронные Sprinter 50, Sprinter 150, Sprinter 150M, Sprinter 250M. Методика поверки», утверждённому ГЦИ СИ ООО «Автопрогресс-М» в мае 2014 года.
Перечень основного оборудования, необходимого для поверки:
- нивелир типа Н-05 ГОСТ 10528-90;
- теодолит типа Т2 ГОСТ 10529-96;
- экзаменатор геодезический многодиапазонный ЭГЕМ, ПГ ±0,5”;
- стенд универсальный коллиматорный ВЕГА УКС, СКО ±0,3";
- рулетка измерительная 5м 3кл ГОСТ 7502-98;
- нивелирная рейка РН-3 ГОСТ 10528-90;
- секундомер СДСпр-1-2-000 2кл. ГОСТ 5072-79;
- высотный стенд ГОСТ 10528-90.
Методика измерений приведена в документе: «Нивелиры электронные Sprinter 50, Sprinter 150, Sprinter 150M, Sprinter 250M. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к нивелирам электронным Sprinter 50, Sprinter 150, Sprinter 150M, Sprinter 250M
1. ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия».
2. Техническая документация компании «Leica Geosystems AG», Швейцария.
- осуществление геодезической и картографической деятельности (Приказ Министерства экономического развития Российской Федерации от 23 июля 2013 г. N 412 г. (п. 2.3)).
