Анализаторы подвижных соединений фосфора и калия в почвенных образцах Skalar San++, 57854-14

Назначение

Анализаторы подвижных соединений фосфора и калия в почвенных образцах Skalar San++ предназначены для измерений массовой доли подвижных соединений фосфора и калия в почвенных образцах.

Описание

Анализаторы подвижных соединений фосфора и калия в почвенных образцах Skalar San++ (далее - анализаторы) представляют собой стационарные автоматические приборы циклического действия.

Принцип действия анализатора:

-    по измерительному каналу подвижных соединений фосфора - колориметрический, основанный на измерении интенсивности окраски соединения, образовавшегося в результате химической реакции анализируемого вещества, содержащегося в пробе, с веществом-комплексообразователем. Интенсивность окраски пропорциональна концентрации анализируемого вещества в пробе.

-    по измерительному каналу подвижных соединений калия - пламенно - фотометрический, заключающийся в измерении интенсивности эмиссионного излучения определяемого компонента при распылении анализируемого раствора в пламени газовой горелки.

Конструктивно анализаторы состоят из следующих блоков:

-    блок пробоотбора;

-    автоматический промывной клапан (пяти или десятиканальный);

-    химический блок;

-    фотометр пламенный;

-    модуль питания и передачи данных.

Блок пробоотбора обеспечивает автоматический отбор проб. Блок может вмещать до 576 анализируемых проб.

Химический блок может вмещать до пяти химических модулей и каналов детектирования. В качестве детекторов используются цифровые спектрофотометры Используется для определения массовой доли подвижных соединений фосфора.

Фотометр пламенный используется для определения массовой доли подвижных соединений калия.

Модуль питания и передачи данных используется для обработки и передаче измерительной информации от остальных блоков анализатора на ПК, а так же для обеспечения управления процессом анализа при помощи ПК.

Анализаторы обеспечивают преобразование и передачу измерительной информации в цифровом виде через интерфейс RS-232 и отображение измерительной информации на мониторе ПК.

б) модуль питания и передачи данных

г) автоматический промывной клапан

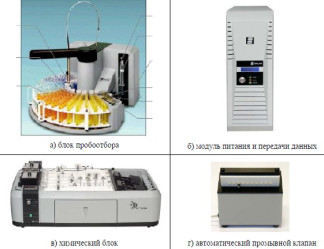

Рисунок 1 - Внешний вид блоков анализатора подвижных соединений фосфора и калия в почвенных образцах Skalar San++

Анализаторы имеют следующие виды ПО:

-    встроенное ПО модуля питания и передачи данных;

-    автономное ПО “FlowAccessV3TM”, устанавливаемое на ПК.

Встроенное ПО модуля питания и передачи данных, разработанное изготовителем специально для решения задач обработки и передачи измерительной информации, обеспечивает:

-    обработку измерительной информации;

-    связь остальных блоков анализатора с ПК.

Автономное ПО “FlowAccessV3TM” обеспечивает:

-    отображение на мониторе результатов измерений массовой доли определяемых компонентов в анализируемых пробах;

-    хранение измеренных данных;

-    управление процессом анализа;

-    проведение градуировки анализатора.

-    обработка полученных данных;

-    создание рабочих таблиц;

-    настройка рабочих параметров анализатора.

-    экспорт результатов анализа для обработки в ПО и математическо-статистического обсчета данных.

Встроенное ПО модуля питания и передачи данных идентифицируется путем вывода на дисплей модуля питания и передачи номера версии.

Автономное ПО ”FlowAccessV3TM” идентифицируется путем вывода на монитор ПК номера версии при запросе через меню программы.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Влияние программного обеспечения учтено при нормировании метрологических характеристик анализаторов. Уровень защиты ПО от преднамеренных или непреднамеренных изменений - "С" по МИ 3286-2010.

1) Диапазоны измерений массовой доли определяемых компонентов указаны в таблице 2.

Таблица 2

2)    Пределы допускаемой относительной погрешности, %    ± 10

3)    Время проведения анализа, мин, не более    1,5

4)    Время прогрева, мин, не более    20

5)    Электрическое питание анализатора осуществляется переменным током частотой (50±1) Гц напряжением 220+22 В или переменным током частотой (60±1) Гц напряжением

110-Л В, или переменным током частотой (50±1) Гц напряжением 240 +34 В.

6)    Потребляемая мощность, В-А, не более    2000

7)    Габаритные размеры блоков анализатора указаны в таблице 3

Таблица 3

8)    Средняя наработка на отказ, ч

10000

5

от 10 до 40

от 20 до 80 от 84,6 до 106,7

9)    Средний срок службы, лет

Рабочие условия эксплуатации

-    диапазон температуры окружающей среды, °С:

-    диапазон влажности окружающей среды (при температуре 25°С, без конденсации), %

-    диапазон атмосферного давления, кПа

Знак утверждения типа

Знак утверждения типа наносится:

-    фотохимическим способом на табличку на корпусе химического блока;

-    типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Поверка

осуществляется по документу МП-242-1722-2014 "Анализаторы подвижных соединений фосфора и калия в почвенных образцах Skalar San++. Методика поверки", утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д.И. Менделеева «18» марта 2014 г.

Основные средства поверки:

- стандартные образцы состава водных растворов фосфат-ионов (ГСО 7018-93), ионов калия (ГСО 8092-94).

Сведения о методах измерений

приведены в документе «Анализаторы подвижных соединений фосфора и калия в почвенных образцах Skalar San++. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к анализаторам подвижных соединений фосфора и калия в почвенных образцах Skalar San++

1    ГОСТ 22729-84 Анализаторы жидкостей ГСП. Общие технические условия.

2    ГОСТ 26204-91 Почвы. Определение подвижных соединений фосфора и калия по методу Чирикова в модификации ЦИНАО.

3    ГОСТ 26205-91 Почвы. Определение подвижных соединений фосфора и калия по методу Мачигина в модификации ЦИНАО.

4    ГОСТ Р 54650-2011 Почвы. Определение подвижных соединений фосфора и калия по методу Кирсанова в модификации ЦИНАО.

5    Техническая документация фирмы ”Skalar Analytical B.V.”, Нидерланды.

Рекомендации к применению

-    осуществление мероприятий государственного контроля (надзора),

-    при осуществлении деятельности в области охраны окружающей среды.
