| Номер в госреестре | 57857-14 |
| Наименование СИ | Толщиномеры покрытий |
| Обозначение типа СИ | NOVOTEST ТП-1 |
| Изготовитель | ООО НТЦ "Промтехнологии", Украина, г.Новомосковск |
| Год регистрации | 2014 |
| Срок свидетельства | 22.07.2019 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Толщиномеры покрытий NOVOTEST ТП-1 (далее - толщиномеры) предназначены для измерения толщины покрытий на изделиях из электропроводящих материалов при одностороннем доступе к ним.
Принцип действия толщиномеров заключается в регистрации напряжения с измерительной обмотки преобразователя, возникающего вследствие изменения магнитного сопротивления в цепи, преобразователь — поверхность ферромагнитного основания. Выходные напряжения с измерительной обмотки преобразователя и эквивалентной катушки поступают на два идентичных канала, в которых усиливаются и детектируются.
После суммирования информационного сигнала с частью опорного (регулировка нуля) разностный сигнал поступает на вход аналого-цифрового преобразователя (АЦП), действующего по принципу двойного интегрирования. Линеаризация зависимости выходного напряжения — цифровой код осуществляется методом кусочно-линейной аппроксимации и путем формирования нелинейного опорного напряжения АЦП. С целью повышения стабильности работы толщиномеров опорное напряжение формируется из ЭДС вторичной обмотки эквивалентной катушки.
Толщиномеры имеют следующие сервисные возможности:
- индикация разряда аккумуляторной батареи;
- режим «усреднения» измеряемых величин;
- режим автоматического отключения источника питания через 1 минуту с момента последнего измерения.
Толщиномеры состоят из блока обработки информации и преобразователей.
Блок обработки информации заключен в корпус, на верхней крышке которого расположена клавиатура, а на торцевой поверхности разъем для подключения преобразователей. На блоке обработки информации расположен дисплей, на котором отображаются результаты измерений.
Питание осуществляется от двух аккумуляторных батарей или элементов питания, устанавливаемых в батарейный отсек расположенный в нижней части блока обработки информации.

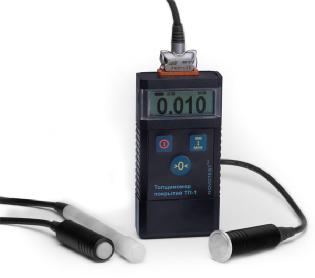

Внешний вид блока обработки информации и преобразователей представлен на рисунке 1.
Рисунок 1 - Внешний вид блока обработки информации и преобразователи
| Таблица 1 | |||
| Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Другие идентификационные данные | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| 2014.4r | 561C315B | - | CRC32 |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню
«С» по МИ 3286-2010.
1 Диапазон измерений толщины диэлектрического покрытия на ферромагнитных и неферромагнитных электропроводящих основаниях - от 0 до 60 мм.
2 Диапазон измерений толщины неферромагнитных электропроводящих покрытий на ферромагнитных основаниях - от 0 до 5 мм.
3 Пределы допускаемой абсолютной погрешности, мм, при измерении толщины:
- диэлектрического покрытия на ферромагнитных и неферромагнитных электропроводящих основаниях в диапазонах:
от 0 до 0,5 мм ± (0,03 •Н + 0,001)
свыше 0,5 до 5,0 мм ± (0,03^Н + 0,002)
свыше 5,0 до 12,0 мм ± (0,03^Н + 0,01)
свыше 12,5 до 30,0 мм ± (0,03 •Н + 0,02)
свыше 30,0 до 60,0 мм ± (0,03 •Н + 0,03)
- неферромагнитного электропроводящего покрытия на ферромагнитных основаниях в диапазонах :
от 0 до 0,5 мм ± (0,03 •Н + 0,001)
свыше 0,5 до 5,0 мм ± (0,03 •Н + 0,002),где Н - измеряемая величина в мм.
4 Масса, кг, не более
- блока обработки информации 0,14
- преобразователя 0,10
5 Габаритные размеры,мм, не более
- блока обработки информации 120х60х25
- преобразователя 42х80
6 Средний срок службы, лет 10
7 Наработка на отказ, ч 16000
8 Номинальное напряжение питания, В 2,4
9 Потребляемый ток, мА, не более 100
10 Условия эксплуатации:
- диапазон температуры окружающего воздуха, °С от -10 до + 40
- относительная влажность воздуха при температуре 25 °С, %, не более 98
Знак утверждения типа наносится на лицевую панель толщиномера полиграфическим методом и на титульный лист руководства по эксплуатации - печатным способом.
Комплект поставки толщиномеров содержит:
- блок обработки информации с установленным аккумулятором - 1 шт.;
- преобразователи - 1 компл. (в соответствии с заказом из перечня: Ф-0,3, Ф-0,5, Ф-2, Ф-5, НФ-0,5, НФ-2, М-12, М-30, М-60, ДШ, ДТ, ДВТР);
- устройство зарядное- 1 шт.;
- руководство по эксплуатации 36181730.000.01 РЭ - 1 экз.;
- транспортировочный футляр - 1 шт.;
- меры калиброванной толщины - 2 шт.
осуществляется по методике в составе руководства по эксплуатации 36181730.000.01 РЭ (раздел 9), утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в мае 2014 г.
Основными средствами поверки являются: меры толщины покрытий МТ (№ 50316-12), эталонные плоскопараллельные концевые меры длины 3-го разряда по ГОСТ 9038-90, меры толщины покрытий типа МП на МО, МП на НТО, НТП на НТО, НТП на МО (№ 34825-07).
приведены в РЭ 36181730.000.01 «Толщиномер покрытий NOVOTEST ТП-1». Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к толщиномерам покрытий NOVOTEST ТП-1
Р50.2.006-2001 - «ГСИ. Государственная поверочная схема для средств измерений толщины покрытий в диапазоне толщины от 1 до 20000 мкм»;
ТУ У 33.2-20262778.001-02 «Толщиномер покрытий NOVOTEST ТП-1. Технические условия».
при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 1989 |
| Поверителей | 70 |
| Актуальность данных | 17.09.2024 |
