Номер в госреестре | 57861-14 |
Наименование СИ | Установки вихретоковые |
Обозначение типа СИ | УКТСТ11-М |
Изготовитель | ОАО "ВНИИ по эксплуатации атомных электростанций" (ВНИИАЭС), г.Москва |
Год регистрации | 2014 |
МПИ (интервал между поверками) | 2 года |
Описание типа | скачать |
Установки вихретоковые УКТСТ11-М (далее по тексту - установки) предназначены для измерений величины зацепления в телескопическом соединении верхних трактов (ТСТ) топливных ячеек (ТК) и ячеек канала системы управления и защиты (КСУЗ) реакторов РБМК-1000, а также измерений высоты графитовой колонны (сборка 05), зазора между графитовыми блоками и защитной плитой (сборка 07) и графитовыми блоками в этих ячейках.
Принцип действия установок основан на возбуждении с помощью вихретоковых
преобразователей (ВТП) вихревых токов в контролируемом изделии посредством воздействия переменного электромагнитного поля и регистрации изменения результирующего поля, вызываемого изменением магнитной проницаемости и проводимости от участков телескопического соединения верхнего тракта и графитовой кладки.
Принятый сигнал усиливается,
преобразуется в цифровую форму, обрабатывается микропроцессором и отображается на дисплее.
Измерение величины зацепления в телескопическом соединении верхних трактов (ТСТ), высоты графитовой колонны, зазора между графитовыми блоками и защитной плитой, между графитовыми блоками производится путём сканирования участка трубы в месте расположения телескопического соединения верхнего тракта и графитовой кладки топливной ячейки технологического канала (ТК) или ячеек КСУЗ. Блок измерительных преобразователей равномерно перемещается внутри канальной трубы с помощью устройства позиционирования.

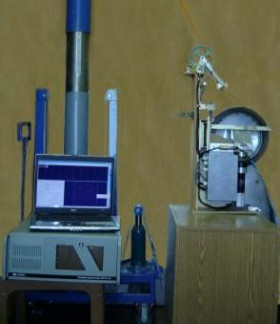

Установка рассчитана для применения на АЭС с РБМК-1000 при расхоложенном реакторе и выгруженных тепловыделяющих сборках из топливных ячеек и стержней системы управления и Рисунок 1 - Общий вид установки защиты (СУЗ) из КСУЗ.
Установка состоит из следующих основных узлов:
- блок электронной обработки и управления (БОУ);
- переносной промышленный компьютер (ИИК);
- блок измерительных преобразователей (БИП);
- устройство позиционирования (УП);
- поддон;
- кабели связи, управления и питания.
Специализированное программное обеспечение «UKTST.EXE» (далее по тексту - ПО), входящее в состав установки, выполняет следующие основные функции:
- изменение настроек установки;
- сбор и хранение данных;
- отображение данных на дисплее ППК.
ПО обладает многоуровневой системой доступа, в том числе пароль на запуск программы. При работе с ПО пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные. Вследствие этого ПО не оказывает влияния на метрологические характеристики установки.
Таблица 1
Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
UKTST.EXE | 1 и выше | - | - |
Уровень защиты программного обеспечения установок от непреднамеренных и преднамеренных изменений соответствует уровню «С».
Таблица 2 - Метрологические и технические характеристики блока измерительных преобразователей_
Наименование характеристики | Значение характеристики |
Диапазон регистрации величины зацепления в ТСТ (размер «А»), мм | 0 - 225 |
Диапазон регистрации высоты графитовой колонны (сборка 05), мм | 0 - 8000 |
Диапазон измеряемых значений величин, мм: - зацепление в ТСТ (размер «А») | 10 - 225 |
- зацепление в ТСТ (размер «Б») | 10 - 330 |
- высота графитовой колонны (сборка 05) | 200 - 730 |
- зазор между графитовым блоком и защитной плитой (сборка 07) - зазор между графитовыми блоками | 10 - 330 10 - 330 |
Пределы допускаемой абсолютной погрешности измерений | |
величины зацепления в ТСТ, мм | ± 2 |
Пределы допускаемой абсолютной погрешности измерений зазора между графитовым блоком и защитной плитой (сборка 07), мм | ± 2 |
Пределы допускаемой абсолютной погрешности измерений высоты графитовой колонны, мм | ± 2 |
Пределы допускаемой абсолютной погрешности измерений зазора между графитовыми блоками, мм | ± 2 |
Средняя наработка на отказ, ч | 100 |
Частота возбуждения вихретокового преобразователя, Гц | 75 - 1000 |
Габаритные размеры, мм, не более - диаметр | 74 ± °>2 |
- длина | 600 |
Масса, кг, не более | 5 |
Условия эксплуатации: | |
- среда | вода, воздух |
- температура окружающего воздуха, °С | От 10 до 40 |
- относительная влажность воздуха, %, не более | 80 |
- температура воды в канале, °С, не более | 80 |
- гидростатическое давление в канале, МПа, не более | 0,2 |
Таблица 3 - Метрологические и технические характеристики устройства позиционирования
Наименование характеристики | Значение характеристики |
Диапазон высотных отметок перемещения БИП по длине ТК, мм | 0 - 16700 |
Скорость вертикального перемещения БИП: - транспортная, мм/с, не более - рабочая, мм/с, не более | 250 250 |
Габаритные размеры, длина х ширина х высота, мм, не более | 600 х 500 х 1000 |
Масса, кг, не более | 20 |
Условия эксплуатации: - среда - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - мощность ионизирующих излучений, Зв/с, не более | воздух От 10 до 40 80 0,04 |
Таблица 4 - Метрологические и технические характеристики блока электронной обработки и управления_
Наименование характеристики | Значение характеристики |
Потребляемая мощность, Вт, не более | 200 |
Питание от сети переменного тока: - напряжение, В - частота, Гц | 220 ± 20 50 ± 0,5 |
Длина соединительных кабелей, м | 40 |
Время установки режима работы, мин, не более | 5 |
Продолжительность непрерывной работы, ч, не более | 16 |
Габаритные размеры, длина х ширина х высота, мм, не более | 600 х 500 х 200 |
Масса, кг, не более | 10 |
Условия эксплуатации: - среда - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - мощность ионизирующих излучений, Зв/с, не более | воздух От 10 до 40 80 5-10-7 |
наносится на задней панели блока электронной обработки и управления методом наклеивания этикетки и на титульном листе Руководства по эксплуатации УКТСТ 11-М.00.00.000. РЭ печатным способом.
Таблица 5
Обозначение | Наименование | Количество, шт. |
УКТСТ 11-М.01.00.000 | Блок измерительных преобразователей | 1* шт. |
УКТСТ 11-М.02.00.000 | Устройство позиционирования | 1 шт. |
УКТСТ 11-М.03.00.000 | Блок электронной обработки и управления | 1 шт. |
ППК | Переносной промышленный компьютер | 1 шт. |
УКТСТ 11-М.05.00.000 | Поддон | 1 шт. |
УКТСТ 11-М.06.00.000 | Кабели связи, управления и питания | 1 комплект |
Комплект ЗИП | 1 комплект | |
УКТСТ 11-М.00.00.000. РЭ | Руководство по эксплуатации | 1 экз. |
УКТСТ 11-М.00.00.000. РП | Руководство пользователя | 1 экз. |
УКТСТ 11-М.00.00.000. МП | Методика поверки | 1 экз. |
* Количество определяется требованиями заказа. |
осуществляется по документу УКТСТ 11-М.00.00.000. МП «Установки вихретоковые УКТСТ 11-М. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИОФИ» 25 декабря 2013 г.
Основные средства поверки:
1 Рулетка измерительная металлическая Р10У3К.
Основные метрологические характеристики:
Номинальная длина шкалы: 10 м. Класс точности: 3.
2 Стенд калибровочный УКТСТ 11-М.04 Основные метрологические характеристики:
Диапазон устанавливаемых значений величин:
- зацепление в ТСТ (размер "А"): от 0 до 225 мм;
- зацепление в ТСТ (размер "Б"): от 0 до 330 мм;
- зазор между графитовыми блоками: от 0 до 330 мм;
- зазор между графитовым блоком и защитной плитой: от 0 до 330 мм;
- высота графитовой колонны: от 200 до 730 мм.
Пределы допускаемой абсолютной погрешности измерений величины зацепления в ТСТ, зазора между графитовыми блоками, зазора между графитовым блоком и защитной плитой, высоты графитовой колонны: ± 0,5 мм.
«Установка вихретоковая УКТСТ11-М. Руководство пользователя УКТСТ 11-М.00.00.000. РП», раздел 4, 5.
Нормативные и технические документы, устанавливающие требования к установкам вихретоковым УКТСТ11-М
«Установка вихретоковая УКТСТ11-М. Технические условия УКТСТ 11-М.00.00.000.
ТУ».
Вне сферы государственного регулирования обеспечения единства измерений.
