Анализаторы серы рентгенофлуоресцентные волнодисперсионные Rigaku Micro-Z ULS, 57863-14

Анализаторы серы рентгенофлуоресцентные волнодисперсионные Rigaku Micro-Z ULS (далее - анализаторы) предназначены для измерения массовой доли серы в нефти и нефтепродуктах.
Карточка СИ
Номер в госреестре 57863-14
Наименование СИ Анализаторы серы рентгенофлуоресцентные волнодисперсионные
Обозначение типа СИ Rigaku Micro-Z ULS
Изготовитель "Rigaku Corporation", Япония
Год регистрации 2014
Срок свидетельства 07.06.2029
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Анализаторы серы рентгенофлуоресцентные волнодисперсионные Rigaku Micro-Z ULS (далее - анализаторы) предназначены для измерения массовой доли серы в нефти и нефтепродуктах.

Описание

Принцип действия анализатора основан на измерении массовой доли серы методом рентгеновской флуоресценции при возбуждении атомов серы первичным рентгеновским излучением.

Атомы, возбужденные первичным рентгеновским излучением в пробе, эмитируют рентгеновские лучи (рентгеновская флуоресценция), которые имеют характеристическую длину волны (энергию). Когда концентрация определяемого элемента в пробе повышается, интенсивность рентгеновского излучения соответствующего элемента также повышается. Измеренное значение интегральной интенсивности пропорционально концентрации серы в пробе.

Дифрагированное кристаллом в соответствии с законом Брэгга флуоресцентное излучение поступает в детектор. Рентгеновские лучи, детектируются как импульсы напряжения газонаполненным пропорциональным счётчиком. Все импульсы, зарегистрированные счетчиком, поступают на амплитудный анализатор, где происходит подсчет числа импульсов с определенной амплитудой. Амплитуда импульсов пропорциональна энергии излучения, а число импульсов с определенной амплитудой есть интенсивность излучения. Таким образом, можно рассчитать концентрацию определяемого элемента.

Конструктивно анализатор состоит из основного блока, включающего измерительный блок, генератор, анализатор импульсов, контроллер, принтера и вакуумного насоса. На передней панели основного блока расположены дисплей, панель управления и индикаторы включения прибора и рентгеновского излучения. Вывод информации о массовой доле серы осуществляется на дисплей и принтер.

Осуществляется пломбирование верхней крышки корпуса анализатора в местах крепления ее болтами. Защита от несанкционированного доступа к встроенному программному обеспечению (ПО) обеспечена невозможностью доступа к исполняемому файлу.

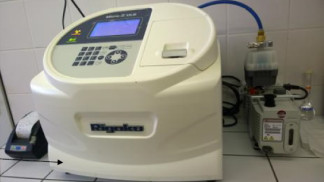

Фото общего вида анализатора представлено на рисунке 1.

Программное обеспечение

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО

Другие идентификационные данные

Алгоритм вычисления цифрового идентификатора ПО

Micro-Z

-

-

-

-

Уровень защиты ПО от непреднамеренных и преднамеренных изменений: «А» по МИ 3286-2010.

Влияние ПО учтено изготовителем при нормировании метрологических характеристик.

Технические характеристики

Наименование характеристики

Значение характеристики

Диапазон измерений массовой доли серы, млн-1 (ppm)

От 1,0 до 500,0 включ.

Пределы допускаемой относительной погрешности, %:

-    в диапазоне от 1,0 до 5,0 млн-1 (ppm) включ.;

-    в диапазоне св. 5,0 до 60,0 млн- (ppm) включ.;

±40

±20

- в диапазоне св. 60,0 до 500,0 млн-1 (ppm) включ.

±10

Предел повторяемости результатов измерений (Р = 0,95), млн-1 (ppm)

- в диапазоне от 1,0 до 60,0 включ.;

*

0,256+0,0488Х

- в диапазоне св. 60,0 до 500,0 включ.

4

Габаритные размеры анализатора (глубина х ширина х высота), мм

410 х 450 х 440

Масса анализатора, кг Масса насоса, кг

35

10

Масса принтера, кг

1

Питание

- напряжение, В

от 200 до 240

- частота, Гц

от 49 до 51

Условия эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность, %, не более

от 15 до 28 75

Средний срок службы (в соответствии с руководством по эксплуатации)

10

- Х - массовая доля серы, млн-1 (ppm)

Знак утверждения типа

наносится на титульный лист «Руководства по эксплуатации» печатным способом и на этикетку, которую крепят на лицевой панели анализатора методом наклейки.

Наименование изделия и его обозначение

Номер (шифр) документа

Кол-во

Приме

чание

1

Анализатор серы рентгенофлуоресцентный волнодисперсионный Rigaku Micro-Z ULS

-

1 шт.

2

Руководство по эксплуатации

-

1 экз.

-

3

Методика поверки

МП 17-223-2014

1 экз.

-

Поверка

осуществляется по документу МП 17-223-2014 «ГСИ. Анализаторы серы рентгенофлуоресцентные волнодисперсионные Rigaku Micro-Z ULS. Методика поверки», утвержденному ФГУП «УНИИМ» 24 апреля 2014 г.

Перечень эталонов, применяемых при поверке:

Стандартные образцы массовой доли серы в дизельном топливе (комплект ULSD) -ГСО 9321-2009 (массовая доля серы 5 млн-1 (ppm) (ULSD-5); 10 млн-1 (ppm) (ULSD -10); 60 млн-1 (ppm) (ULSD-60); 80 млн-1 (ppm) (ULSD-80), относительная погрешность 5 %); стандартные образцы массовой доли серы в минеральном масле (комплект SM010) -ГСО 8610-2004 (массовая доля серы 0,05 % (500 млн-1 (ppm)) (SM010-0,05), относительная погрешность 3 %) или аналогичные, не уступающие по метрологическим характеристикам.

Весы лабораторные электронные ATL-2200d4-I «ACCULAB» II (высокого) класса, наименьший предел взвешивания 0,5 г, наибольший предел взвешивания 2200 г, пределы допускаемой погрешности в диапазоне от 0,5 до 500 г ±0,03 г.

Сведения о методах измерений

ГОСТ Р 52660-2006 (ЕН ИСО 20884) Топлива автомобильные. Метод определения содержания серы рентгенофлурресцентной спектрометрией с дисперсией по длине волны.

ГОСТ Р 53203-2008 (АСТМ Д 2622) Нефтепродукты. Определение серы методом рентгенофлуоресцентной спектрометрии с дисперсией по длине волны.

Нормативные и технические документы, устанавливающие требования к анализаторам серы рентгенофлуоресцентным волнодисперсионным Rigaku Micro-Z ULS

Техническая документация изготовителя Rigaku Corporation, Япония.

Рекомендации к применению

- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.

Зарегистрировано поверок 227
Поверителей 27
Актуальность данных 06.12.2024
Поверители
ФБУ "Самарский ЦСМ"
28 поверок
ФГУП "УРАЛЬСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИИ" (УНИИМ)
24 поверки
ФБУ "Краснодарский ЦСМ"
22 поверки
ФБУ "ЦСМ Республики Башкортостан"
22 поверки
ФБУ "ХАБАРОВСКИЙ ЦСМ"
19 поверок
ФБУ "ТАМБОВСКИЙ ЦСМ"
12 поверок
ФБУ "Ростест-Москва"
9 поверок
ФБУ "Омский ЦСМ"
9 поверок
ООО "ИНЭКС СЕРТ"
8 поверок
Татарстанский ЦСМ
8 поверок
ФБУ "ПЕРМСКИЙ ЦСМ"
7 поверок
ФБУ "Тюменский ЦСМ"
7 поверок
ФБУ «Сахалинский ЦСМ»
7 поверок
ФБУ "ТОМСКИЙ ЦСМ"
6 поверок
ФБУ "УЛЬЯНОВСКИЙ ЦСМ"
6 поверок
ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ"
6 поверок
ФБУ «Приморский ЦСМ»
5 поверок
ФГУП "ВНИИМ им.Д.И.Менделеева"
4 поверки
ФБУ "Брянский ЦСМ"
4 поверки
ООО «МетрЛифтСервис»
4 поверки
ФГУ "Ставропольский ЦСМ"
3 поверки
ФБУ "РЯЗАНСКИЙ ЦСМ"
2 поверки
ФБУ "ПРИОКСКИЙ ЦСМ"
1 поверка
ФБУ "КОМСОМОЛЬСКИЙ ЦСМ"
1 поверка
ООО "Южный метрологический центр" (ЮМЦ)
1 поверка
ФБУ "Красноярский ЦСМ"
1 поверка
ФБУ "ДАЛЬНЕВОСТОЧНЫЙ ЦСМ"
1 поверка
