Установки измерительные Мера-ММ.61, 57865-14

Назначение

Установки измерительные «Мера-ММ.61» (далее - установки) предназначены для измерений расхода и количества разделенных в процессе сепарации компонентов продукции нефтяных скважин.

Описание

Принцип действия установок основан на разделении газожидкостного потока продукции нефтяных скважин на жидкостную и газовую составляющую с помощью сепаратора и последующим определением массы и массового расхода сырой нефти, объема и объемного расхода нефтяного газа.

Измерение массы сырой нефти, отделенной в процессе сепарации, производится ко-риолисовыми счетчиками расходомерами. Измерение объема нефтяного газа, выделившегося в процессе сепарации, производится кориолисовыми счетчиками, позволяющими по измеренным значениям массы газа, плотности газа, приведенной к стандартным условиям и времени, вычислить объем и объемный расход газа, приведенный к стандартным условиям.

По результатам измерений массы сырой нефти и объемной доли воды в сырой нефти вычисляется значение массы нефти без учета воды.

Установки состоят из блока технологического и блока контроля и управления.

Каждый блок представляет собой модульное здание типовой конструкции с размещенным внутри оборудованием. Блоки соединены между собой интерфейсным и силовым кабелем.

В блоке технологическом размещены:

-    распределительное устройство;

-    сепаратор;

-    расходомер жидкостной;

-    расходомер газовый;

-    первичные измерительные преобразователи температуры, давления с токовым выходом 4 - 20 мА;

-    трубопроводная обвязка.

Распределительное устройство представляет собой многоходовой кран и служит для подключения выбранной скважины к сепаратору установки.

Сепаратор представляет собой стальной резервуар, предназначенный для отделения и накопления газа, сбора и отстоя жидкости с последующим отводом их в выпускной коллектор.

Гидравлическая схема блока технологического обеспечивает возможность отбора проб жидкости и газа.

Для измерения массы и массового расхода сырой нефти и объема нефтяного газа используются счетчики - расходомеры массовые Micro Motion (Госреестр № 45115-10).

Для измерения объемной доли воды в сырой нефти используются влагомеры сырой нефти ВСН-АТ (Госреестр № 42678-09);

В блоке контроля и управления размещены:

-    контроллер со встроенным программным обеспечением, реализующим функции управления, сбора, обработки, хранения и передачи информации;

-    вторичные устройства измерительных преобразователей, размещенных в блоке технологическом;

Лист № 2 Всего листов 5

-    силовой шкаф для питания контроллера, систем отопления, освещения, вентиляции.

В зависимости от комплектации применяют один из двух типов контроллеров:

-    контроллеры измерительные АТ-8000, изготовитель ЗАО «Аргоси» (Госреестр № 42676-09)

-    контроллеры механизированного куста скважин КМКС, изготовитель ЗАО «ПИК Прогресс» (Госреестр № 50210-12).

Установки могут выпускаться в двух модификациях с влагомером и без влагомера.

Измерения массы и массового расхода нефти в установках без влагомера производятся косвенным методом исходя из лабораторных данных, полученных при исследовании пробы сырой нефти, введенных в память контроллера.

Установки обеспечивают для каждой, подключенной на измерение, нефтяной скважины:

-    измерения среднего массового расхода и массы сепарированной сырой нефти;

-    измерения среднего объемного расхода и объема свободного нефтяного газа, приведенных к стандартным условиям;

-    измерения среднего массового расхода и массы нефти без учета воды;

-    индикацию, архивирование и передачи результатов измерений на диспетчерский пункт нефтяного промысла.

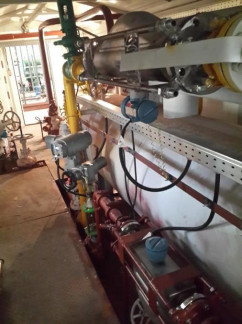

Общий вид установки приведен на рисунке 1.

Программное обеспечение (далее - ПО) установок представляет собой встроенное ПО контроллера, входящего в состав установок. Встроенное ПО контроллеров, влияющее на метрологические характеристики установок, хранится в энергонезависимой (flash) памяти контроллеров, обеспечивает общее управление ресурсами вычислительного процессора, базами данных и памятью, интерфейсами контроллера, произведение вычислительных операций, хранение калибровочных таблиц, передачу данных на верхний уровень. После включения электропитания установок происходит автоматическая инициализация контроллера в режиме исполнения. Встроенное ПО контроллеров устанавливается на заводе-изготовителе контроллеров и в процессе эксплуатации изменению не подлежит. Метрологические характеристики установок нормированы с учетом встроенного ПО контроллеров.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1.

Нормирование метрологических характеристик Установки проведено с учетом того, что программное обеспечение является неотъемлемой частью Установки.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

Диапазон измерений массового расхода сырой нефти, т/ч (т/сут)

от 0,2 до 62,5 (от 5 до 1500).

Диапазон измерений объемного расхода свободного нефтяного газа, приведенный к стандартным условиям, м3/ч (м3/сут)    от 2 до 62500

(от 50 до 1500000).

Пределы допускаемой относительной погрешности

измерений массы и массового расхода сырой нефти, % Пределы допускаемой относительной погрешности измерений массы и массового расхода сырой нефти (без учета воды) при содержании воды в сырой нефти (в объемных долях), % От 0 до 70 %

Св.70 до 95 %

Св. 95 до 99%

Пределы допускаемой относительной погрешности измерении объема и объемного расхода газа, приведенных к стандартным условиям, %

Условия эксплуатации:

Диапазон избыточного рабочего давления, МПа Диапазон температур, оС

Диапазон кинематической вязкости жидкости, м2/с

± 2,5.

± 6; ± 15; ± 40.

± 5,0.

от 0,2 до 4,0. от 0 до плюс 60. от 1 • 10-6 до 150-10-6.

Лист № 4 Всего листов 5

Диапазон плотности сырой нефти, кг/м    от 700 до 1180.

Объемная доля воды в сырой нефти, %    до 99.

Значение газового фактора при стандартных условиях, м /т    до 1000.

Количество входов для подключения скважин    от 1 до 14.

Напряжение питания сети переменного тока

частотой (50 ± 1) Гц 220/380 В, %    ± 15.

Потребляемая мощность, не более, кВ А    30.

Габаритные размеры (длина х ширина х высота), не более, мм:

-    блока технологического    12360 х 3250 х 3960;

-    блока контроля и управления    6000 х 3250 х 3960. Масса, не более, кг:

-    блока технологического    30000;

-    блока контроля и управления    10000. Климатическое исполнение УХЛ.1 по ГОСТ 15150-69. Средняя наработка на метрологический отказ, ч 20000. Срок службы, не менее, лет 10.

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации установки типографским способом, на таблички блока технологического, блока контроля и управления - методом аппликации или шелкографией.

Комплектность

Поверка

осуществляется по документу МП 57865-14 «Инструкции. ГСИ. Установки измерительные «МЕРА-ММ.61». Методика поверки», утвержденному ГЦИ СИ ФБУ «Тюменский ЦСМ» 17 марта 2014 г.

В перечень основного поверочного оборудования входят:

-рабочий эталон 2-го разряда единицы массового расхода газожидкостных смесей 0ГМ-0001 (№ 3.2.ГНЭ.0001.2014), 0ГМ-0002 ((№ 3.2.ГНЭ.0002.2014), расход жидкости от 1000 до 100000 кг/ч, с пределом относительной погрешности ± 0,8 %, расход газожидкостной смеси от 1000 до 100000 кг/ч, с пределом относительной погрешности ± 0,8 %, расхода газа от 4 до 62500 м /ч, с пределом относительной погрешности ± 1,6 %

Средства поверки для средств измерений, входящих в состав установки, указаны в документах на их поверку.

Сведения о методах измерений

Методы измерений приведены в документе «Количество извлекаемой из недр нефти и нефтяного газа. Методика измерений измерительными установками «Мера-ММ.61», утвержденной ГЦИ СИ ФБУ «Тюменский ЦСМ» 20 марта 2014 г.

Лист № 5 Всего листов 5

Нормативные и технические документы, распространяющиеся на установки измерительные «Мера-ММ.61»

1.    ГОСТ Р 8.615-2005 ГСИ. Измерения количества извлекаемой из недр нефти и нефтяного газа. Общие метрологические и технические требования.

2.    ТУ 3667-023-00137182-2007 Установки измерительные «Мера-ММ». Технические

условия.

Рекомендации к применению

Осуществление торговли и товарообменных операций.
