| Номер в госреестре | 57867-14 |
| Наименование СИ | Установки контрольные радиометрические |
| Обозначение типа СИ | Argos мод. Argos-3PB, Argos-3PAB, Argos-3PBG |
| Изготовитель | "Canberra France", Франция |
| Год регистрации | 2014 |
| Срок свидетельства | 22.07.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Установки контрольные радиометрические Argos (модификации Argos-3PB, Argos-3PAB, Argos-3PBG) предназначена для определения поверхностного загрязнения альфа-, бета- и гамма-излучающими радионуклидами рук, ног, обуви, головы, тела/одежды. Установка может использоваться на атомных станциях и на объектах атомной промышленности для контроля загрязнения персонала.
Установки контрольные радиометрические Argos (модификации Argos-3PB, Argos-3PAB, Argos-3PBG) состоит из кабины измерительной с размещенными в ней детекторами и компьютером для сбора, обработки и отображения информации, и управления устройствами ограничения входа/выхода в соответствии с заложенным алгоритмом.
Принцип работы установок Argos (модификации Argos-3PB, Argos-3PAB, Argos-3PBG) основан на, регистрации импульсов, создаваемых заряженными частицами в блоках детектирования на основе пластиковых сцинтилляторов. В сцинтилляторе происходит преобразование энергии заряженной частицы в световой импульс, который регистрируется фотоумножителем детектора и преобразуется в токовый импульс. Последний преобразуется электронной схемой блока детектирования в цифровой код, который передается по общей шине прибора в устройство обработки на базе встроенного компьютера.
В установке использованы блоки детектирования на основе пластиковых сцинтилляцион-ных счетчиков с большой поверхностью с алюминизированными майларовыми окнами. Площадь окна каждого счетчика составляет 579 см2, количество счетчиков в основной стойке - 18. Активная площадь всех счетчиков составляет 10422 см . По требованию заказчика количество детекторов в основной стойке может быть увеличено до 25, при этом суммарная активная площадь увеличивается до 14475 см . Кроме того, дополнительные 2 детектора располагаются в боковой навесной камере для контроля загрязнения мелких предметов.
Для одновременного автоматического измерения потока альфа-, бета- и гамма-излучения в установке реализовано предварительное разделение импульсов от альфа-, бета- и гамма- излучения на основе амплитудной дискриминации (для модификаций Argos-3PBG и Argos-3PAB).
Запуск измерений автоматизирован и включается посредством инфракрасных датчиков, регистрирующих присутствие человека внутри установки и обеспечивающих контроль правильного положения тела относительно счетчиков.
Для эксплуатации установок Argos (модификации Argos-3PB, Argos-3PAB, Argos-3PBG) в штатном режиме не требуется пользовательского интерфейса. Процесс измерения сопровождается голосовыми командами. При выявлении загрязнения блокируется выходная дверь, включается звуковая сигнализация и на цветном жидкокристаллическом дисплее отображается загрязненный участок.
В установке используется промышленный компьютер, все необходимые разъемы компьютера скрыты за крышкой люка с замком. Компьютерная система обеспечивает управление установкой и позволяет проводить диагностику на уровне детекторов и электронных плат. Установки Argos (модификации Argos-3PB, Argos-3PAB, Argos-3PBG) могут работать как в
полностью автономном режиме, так и выводить сигналы на удаленные устройства. Предусмотрено три основных режима работы:
Normal - Нормальный режим работы
Alarm Test - Проверка сигнализации
Service - Режим обслуживания
В режиме Normal установки работают автономно, обеспечивая измерение загрязнения персонала в соответствии с параметрами, заданными в различных окнах меню Service. Режимы Alarm Test и Service предназначены для использования исключительно техническими специалистами.
Для подключения к компьютерной сети в установках Argos (модификации Argos-3PB, Argos-3PAB, Argos-3PBG) предусмотрены разъемы Ethernet с возможностью объединения в сеть до 90 установок.
После завершения измерений все результаты отображаются на экране дисплея, расположенного на потолочной консоли, при этом указывается расположение загрязненного участка, тип излучения и приводится результат измерения. В случае превышения заданного порогового значения поверхностного загрязнения выдается звуковой сигнал.
Установки оборудованы устройствами ограничения доступа на входе (шлагбаум с электроприводом) и на выходе (сдвижная дверь с электроприводом).
Установки Argos (модификации Argos-3PB, Argos-3PAB, Argos-3PBG) применяются для организации санитарно - пропускного режима принудительного измерения радиоактивного загрязнения на атомных станциях для контроля:
- спецодежды, спецобуви и других средств индивидуальной защиты персонала на выходе из зоны контролируемого доступа в гардероб рабочей одежды санпропускника;
- кожных покровов персонала на выходе из душевых в гардероб домашней (личной) одежды санпропускника.

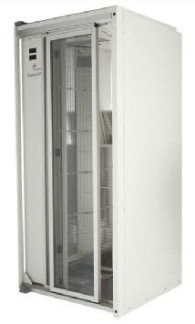

Рис. 1 Общий вид установки контрольной радиометрической Argos (модификации Ar-gos-3PB, Argos-3PAB, Argos-3PBG)
Программное обеспечение (далее - ПО) установок контрольных радиометрических Argos (модификации Argos-3PB, Argos-3PAB, Argos-3PBG) включает в себя программу MONITOR, обеспечивающую управление установками и проведение измерений.
ПО установок Argos (модификации Argos-3PB, Argos-3PAB, Argos-3PBG) обеспечивает представление следующей информации для обследуемого персонала на дисплее:
а) индикацию превышения установленных пороговых уровней с отображением детекторов, на которых зарегистрировано превышение установленного порога.
б) индикацию не превышения установленных пороговых уровней с отображением зеленым цветом незагрязненных участков тела.
ПО установок Argos (модификации Argos-3PB, Argos-3PAB, Argos-3PBG) обеспечивает:
- оперативное отображение результатов измерения;
- задание уставок срабатывания сигнализации;
- просмотр событий (в том числе возможных отказов или неисправностей);
- просмотр архивных значений;
Идентификационные данные программного обеспечения
Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (иден-тификаци-онный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| «Программа для управления и настройки установок Argos» | MONITOR.EXE | 8.02 | BE35883B1F733AC 868FEDFA78980F61 1 | MD5 |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Основные метрологические и технические характеристики установок контрольных радиометрических Argos (модификации Argos-3PB, Argos-3PAB, Argos-3PBG).
Модификация Argos-3PB
| Диапазон энергий, измеряемого бета-излучения, МэВ | от 0,10 до 2,50 |
| Уровень собственного фона бета-канала, с-1, не более | 20 |
| Диапазон измерений плотности потока бета-излучения, -1 -2 мин см | от 1 до 1,5-104 |
| Чувствительность к бета-излучению радионуклида, расположенного на расстоянии 1 см от блока детектирования, (с-1)/(с-1), не менее | |
| 36Cl | 0,40 |
| 90Sr+90Y | 0,40 |
| 60Co | 0,20 |
| Границы допускаемой относительной погрешности измерений плотности потока бета-частиц (Фр), с доверительной вероятностью 0,95, %, не более | ±(20+20/Фв) |
Модификация Argos-3PAB
| Диапазон энергий, измеряемого бета-излучения, МэВ | от 0,10 до 2,50 |
| Диапазон энергий, измеряемого альфа-излучения, МэВ | от 4,5 до 6,0 |
| Уровень собственного фона бета-канала, с-1, не более | 20 |
| Уровень собственного фона альфа-канала, с-1, не более | 0,1 |
| Диапазон измерений плотности потока бета-излучения, -1 -2 мин см | от 1 до 1,5-104 |
| Диапазон измерений плотности потока альфа-излучения, -1 -2 мин см | от 0,1 до 1104 |
| Чувствительность к бета-излучению радионуклида, расположенного на расстоянии 1 см от блока детектирования, (с-1)/(с-1), не менее | |
| 36Cl | 0,30 |
| 90Sr+90Y | 0,33 |
| 60Co | 0,20 |
| Чувствительность к альфа-излучению радионуклида, расположенного на расстоянии 1 см от блока детектирования, (с-1)/(с-1), не менее | |
| 241Am | 0,15 |
| 238U | 0,15 |
| 239Pu | 0,10 |
| Границы допускаемой относительной погрешности измерений плотности потока бета-частиц (Фр), с доверительной вероятностью 0,95, %, не более | ±(20+20/ФР) |
| Границы допускаемой относительной погрешности измерений плотности потока альфа-частиц (Фа) с доверительной вероятностью 0,95 %, не более | ±(25+20/Фа) |
Модификация Argos-3PBG
| Диапазон энергий, измеряемого бета-излучения, МэВ | от 0,10 до 2,50 |
| Диапазон энергий, измеряемого гамма-излучения, МэВ | от 0,06 до 3,0 |
| Уровень собственного фона бета-канала, с-1, не более | 20 |
| Уровень собственного фона гамма-канала, с-1, не более | 150 |
| Диапазон измерений плотности потока бета-излучения, -1 -2 мин см | от 1 до 1,5-104 |
| Диапазон измерений активности источников гамма-излучения, кБк | от 4-101 до 4103 |
| Чувствительность к бета-излучению радионуклида, расположенного на расстоянии 1 см от блока детектирования, (с-1)/(с-1), не менее | |
| 3 о■ 1 | 0,20 |
| 90Sr+90Y | 0,22 |
| 60Co | 0,10 |
| Чувствительность к гамма излучению в геометрии точеч- 137 1 ного источника Cs на расстоянии 5 см, (с" )/кБк, не менее | 2 |
| Границы допускаемой относительной погрешности измерений плотности потока бета-частиц (Фр), с доверительной вероятностью 0,95, %, не более | ±(20+20/Фв) |
| Границы допускаемой относительной погрешности измерений активности источников гамма-излучения с доверительной вероятностью 0,95 %, не более | ±20 |
Общие характеристики
| Время непрерывной работы, часов, не менее | 24 |
| Время установления рабочего режима, мин, не более | 10 |
| Питание от однофазной сети переменного тока | |
| Напряжением | 200+10% 220-15% |
| Частотой | 50±1 |
| Потребляемая мощность, ВА, не более | 300 |
| Условия эксплуатации: | |
| Температура, °С | От +5 до +40 |
| Влажность, % | До 85 при +35 °С |
| Атмосферное давление, гПа | 800 - 1060 |
| Габаритные размеры (высотахширинахдлина), мм | 920х2260х1050 |
| Масса, кг : | |
| Argos-3PB | 460 |
| Argos-3PAB | 460 |
| Argos-3PBG | 615 |
| Комплект свинцовых блоков (60 шт.) | 528 |
| Средний срок службы, лет | 30 |
| Средняя наработка на отказ (на один измерительный канал), часов, не менее | 60000 |
Знак утверждения типа наносится:
- на титульный лист Руководства по эксплуатации установки контрольной радиометрической Argos (модификации Argos-3PB, Argos-3PAB, Argos-3PBG) методом компьютерной графики;
- на стенку кабины установок Argos (модификации Argos-3PB, Argos-3PAB, Argos-3PBG) методом сеткографии или путем приклеивания таблички.
В комплект поставки установок Argos (модификации Argos-3PB, Argos-3PAB, Argos-3PBG): входят изделия и документация в соответствии с таблицей 2.
| ■2 -с | Наименование | Обозначение | Количество | Прим. | ||
| Argos- 3PB | Argos- 3PBG | Argos- 3PAB | ||||
| 1 | Кабина установки в сборе | 1 | 1 | 1 | ||
| 2 | Детектор TPS-B-579 | 18 | По требованию Заказчика количество детекторов может быть увеличено до 25. Как правило, поставляются смонити-рованными в кабине п.1. | |||
| 3 | Детектор TPS-BG-579 | 18 | ||||
| 4 | Детектор TPS-AB-579 | 18 | ||||
| 5 | Шлагбаум входной | 816651 | 1 | 1 | 1 | |
| 6 | Дверь сдвижная выходная | 817008 | 1 | 1 | 1 | |
| 7 | Стенка передняя | 816614 | 1 | 1 | 1 | |
| 8 | Блок свинцовый | 815440 | 60* | 60 | 60* | *) По требованию Заказчика |
| 9 | Камера SIMPB-G | 7063031 | 1 | |||
| 10 | Камера SIMPBG | SIMPBG | 1 | |||
| 11 | Камера SIMPAB-G | SIMPAB | 1 | |||
| 12 | Камера SIMPG-G | 703032 | 1* | 1* | 1* | *) По требованию Заказчика может быть установлена вместо любой из камер пп.9, 10, 11. |
| 13 | Комплект ЗИП | *)Состав ЗИП определяется договором поставки. | ||||
| 14 | Руководство по эксплуатации | CPR346MN002 | ||||
осуществляется по документу Argos.3.PB.PAB.PBG-Mn «Установка контрольная радиометрическая Argos (модификации Argos-3PB, Argos-3PAB, Argos-3PBG). Методика поверки», утвержденному ГЦИ СИ ОАО «СНИИП» 23 сентября 2013 г.
Основное поверочное оборудование:
- рабочие эталоны 2 разряда - радиометрические источники типа 6П9 и типа 6СО с
2 4
активностью от 5-10 до 5-10 Бк для альфа- и бета- детекторов соответственно. По гамма-
3 5
спектрометрические источники типа ОСГИ активностью от 5-10 до 5-10 Бк.
«Установка контрольная радиометрическая Argos (модификации Argos-3PB, Argos-3PAB, Argos-3PBG)» Руководство по эксплуатации.
Нормативные документы, устанавливающие требования к установкам контрольным радиометрическим Argos (модификации Argos-3PB, Argos-3PAB, Argos-3PBG)
1. ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия»;
2. ГОСТ 8.033-96 «Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета- частиц и фотонов радионуклидных источников»;
3. ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
4. СанПиН 2.6.1.2523-09 «Нормы радиационной безопасности (НРБ-99/2009)»
5. СП 2.6.1.2612-10 «Основные санитарные правила обеспечения радиационной безопасности (ОСПОРБ 99/2010)»
6. НП-001-97 «Общие положения обеспечения безопасности атомных станций (ОПБ-88/97)»
7. СП 2.6.1.28-2000 «Правила радиационной безопасности при эксплуатации атомных станций (ПРБ АС-99)»
8. СанПиН 2.6.1.24-03 «Санитарные правила проектирования и эксплуатации атомных станций (СП АС-03)»
9. ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности.
- при выполнении работ по обеспечению безопасных условий и охраны труда;
- при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта;
- при осуществлении деятельности в области использования атомной энергии.
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 18.11.2024 |
