Анализаторы пыли LaserDust мод. MP, LP, XLP, 57875-14

Назначение

Анализаторы пыли LaserDust моделей MP, LP, XLP (далее - анализаторы) предназначены для автоматического измерения массовой концентрации пыли в газоходах и дымовых трубах.

Описание

Принцип действия анализаторов - оптический и основан на регистрации интенсивности лазерного излучения с длиной волны 670 нм. Находящиеся в траектории лазерного луча частицы пыли рассеивают и поглощают излучение, интенсивность которого, при постоянстве дисперсного состава, пропорциональна массовой концентрации пыли.

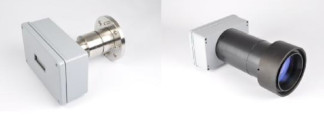

Конструктивно анализаторы состоят из двух блоков (рис. 1) - передатчика и приемника, которые монтируются непосредственно на трубе газохода друг напротив друга с помощью монтажных фланцев.

Модели анализаторов отличаются длиной оптического пути, предусматривающего установку модели MP на трубу с диаметров от 0,5 до 3 м, модели LP - от 3 до 6 м, модели XLP - от 6 до 10 м.

Результаты измерений представляются в единицах массовой концентрации (мг/м ),

либо в относительных единицах (%).

Анализаторы оснащены цифровыми интерфейсами RS-232, Ethernet и токовым выходом (4-20) мА, предназначенными для подключения к персональному компьютеру, считывания результатов измерений и объединения в систему мониторинга.

Программное обеспечение

Анализаторы имеют встроенное и автономное программное обеспечение (ПО). ПО предназначено для установки режимов измерений, выполнения измерений, настройки параметров отображения результатов измерений, сохранения результатов измерений и т.д. Управление анализаторами осуществляется с помощью автономного ПО «LaserDust». К метрологически значимой части встроенного ПО относится всё ПО, автономного ПО -файл «ld_v13a0.exe» .

Идентификационные данные ПО приведены в таблице 1.

Примечание - Допускается применение ПО с номером версии не ниже указанной в таблице 1.

Анализаторы имеют защиту программного обеспечения от преднамеренных или непреднамеренных изменений, соответствующую уровню «С» по МИ 3286-2010. При нормировании метрологических характеристик учтено влияние ПО.

Технические характеристики

3    5

1.    Диапазон показаний массовой концентрации пыли, мг/м    от 0 до 10

2.    Диапазон измерений массовой концентрации пыли, мг/м    от 0,5 до 25

3.    Пределы допускаемой относительной погрешности, %    ±20 Примечание - Метрологические характеристики установлены с применением тестового

аэрозоля.

4.    Габаритные размеры и масса блоков анализатора приведены в таблице 2.

Таблица 2

5.    Потребляемая мощность, В-А, не более    100

6.    Электрическое питание: от внешней сети переменного тока с напряжением (230±23) В и частотой (50±1) Гц.

7.    Наработка на отказ, ч, не менее    5000

8.    Средний срок службы, лет    5

9.    Условия эксплуатации:

-    диапазон температуры окружающей среды, °С    от минус 20 до плюс 55

-    диапазон относительной влажности (без конденсата). %    от 20 до 90

-    диапазон атмосферного давления, кПа    от 84 до 106,7

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации методом компьютерной графики.

Комплектность

Основная комплектность поставки приведена в таблице 2.

Таблица 2

Поверка

осуществляется по документу МП-242-1740-2014 «Анализаторы пыли LaserDust моделей MP, LP, XLP. Методика поверки», утверждённым ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 16.04.2014 г.

Основные средства поверки: рабочие эталоны единицы массовой концентрации частиц в аэродисперсных средах в соответствии с ГОСТ Р 8.606-2012 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов», относительная погрешность не более ±10 %.

Сведения о методах измерений

Методика измерений приведена в эксплуатационной документации.

Нормативные и технические документы, устанавливающие требования к анализаторам пыли LaserDust моделей MP, LP, XLP

1.    ГОСТ 8.606-2012 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов».

2.    Техническая документация фирмы-изготовителя.

Рекомендации к применению

осуществление деятельности в области охраны окружающей среды.
