| Номер в госреестре | 57876-14 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | TA мод. TA34, TA34-7 |
| Изготовитель | "RS ISOLSEC, S.L.", Франция |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока TA модификаций TA34, TA34-7 (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.
Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки магнитный поток, который в свою очередь вызывает появление во вторичной обмотке ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока, пропорционального первичному току.

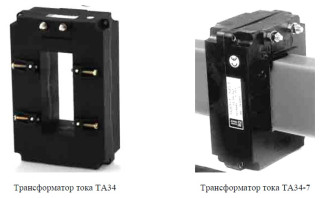

Трансформаторы тока TA изготовлены в двух модификаций: TA34 и TA34-7, отличающихся номинальным напряжением и конструктивным исполнением.
Трансформаторы по принципу конструкции - шинные. По виду изоляции -модификация изготовлена TA34 в корпусе из термопластика, модификация TA34-7 - в литом корпусе их эпоксидного компаунда. По числу ступеней трансформации - одноступенчатые, с одной вторичной обмоткой для измерений и учета. С одним коэффициентом трансформации.
Трансформаторы не имеют собственной первичной обмотки. В качестве первичной обмотки через окно магнитопровода пропускается шина или кабель соответствующего размера. Окно магнитопровода имеет прямоугольное сечение.
Вторичная обмотка трансформатора намотана на тороидальный магнитопровод и заключена в корпус, который защищает внутренние части от механических повреждений и проникновения влаги. Выводы вторичной обмотки выполнены в виде винтов М5, закрепленных на корпусе трансформатора, и закрывающихся пломбируемой прозрачной пластиковой крышкой с целью ограничения доступа к измерительной цепи.
На трансформаторах имеется табличка технических данных.
Рабочее положение трансформаторов в пространстве - любое.
Таблица 1 - Метрологические и технические характеристики
| Характеристика | Значение для модификации | |
| TA34 | TA34-7 | |
| Номинальное напряжение, кВ | 0,66 | 6 |
| Наибольшее рабочее напряжение, кВ | 0,75 | 7,2 |
| Номинальный первичный ток, А | 1500 | 1500 |
| Номинальный вторичный ток, А | 1 | 1 |
| Номинальная вторичная нагрузка с коэффициентом мощности cos ф2 = 0,8, В-А | 20 | 20 |
| Класс точности | 1 | 1 |
| Номинальный коэффициент безопасности приборов вторичной обмотки для измерений | 5 | 5 |
| Номинальная частота напряжения сети, Гц | 50 | 50 |
| Габаритные размеры, мм, (длинахширинахвысота) | 190x137x80 | 190x137x80 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | У3 в диапазоне рабочих температур от минус 25 до плюс 40 °С | |
Знак утверждения типа наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспорта.
| Таблица 2 - Комплектность т | рансформаторов тока TA | |
| Наименование | Количество | |
| модификация TA34 | модификация TA34-7 | |
| 1. Трансформатор тока | 1 шт. Зав. № ТА228/229 | 1 шт. Зав. № ТА114/115 |
| 2. Паспорт | 1 экз. | 1 экз. |
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Средства поверки: трансформатор тока измерительный лабораторный ТТИ-5000.5 (Госреестр № 27007-04); прибор сравнения КНТ-05 (Госреестр № 37854-08); магазин нагрузок МР 3027 (Госреестр № 34915-07).
Нормативные и технические документы, устанавливающие требования к трансформаторам тока TA модификаций TA34, TA34-7
1. ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия.
2. ГОСТ 8.550-86 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока.
3. ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки.
4. Техническая документация фирмы «RS ISOLSEC, S.L.», Франция.
- «осуществление торговли и товарообменных операций...»;
- «выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
