Трансформатор тока IFP-0, 57877-14

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Трансформатор тока IFP-0 Назначение средства измерений

Трансформатор тока IFP-0 (далее - трансформатор) предназначен для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты на номинальное напряжение 0,66 кВ.

Описание

Трансформатор тока относится к классу масштабных измерительных преобразователей электрических величин.

Принцип действия трансформатора тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки магнитный поток, который в свою очередь вызывает появление во вторичной обмотке ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока, пропорционального первичному току.

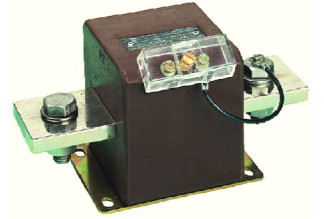

Трансформатор тока IFP-0 по принципу конструкции - шинный. По виду изоляции - в литом корпусе. По числу ступеней трансформации - одноступенчатый, с одной вторичной обмоткой для измерений и учета. С одним коэффициентом трансформации.

Трансформатор имеет первичную обмотку, выполненную в виде встроенной шины с винтами М12.

Вторичная обмотка трансформатора намотана на тороидальный магнитопровод и заключена в литой корпус, который защищает внутренние части от механических повреждений и проникновения влаги. Выводы вторичной обмотки выполнены в виде винтов М4, закрепленных на корпусе трансформатора, и закрывающихся пломбируемой прозрачной пластиковой крышкой с целью ограничения доступа к измерительной цепи.

Основание трансформатора представляет собой литую раму с отверстиями для крепления на месте установки.

На трансформаторе имеется табличка технических данных.

Рабочее положение трансформатора в пространстве - любое.

Трансформатор относятся к неремонтируемым и невосстанавливаемым изделиям.

Знак утверждения типа

Знак утверждения типа наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспорта.

Комплектность

Трансформатор тока IFP-0    1 шт. (Зав. № 11008542).

Паспорт    1 экз.

Поверка

осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

Средства поверки: трансформатор тока измерительный лабораторный ТТИ-5000.5 (Госреестр № 27007-04); прибор сравнения КНТ-03 (Госреестр № 24719-03); магазин нагрузок МР 3027 (Госреестр № 34915-07).

Сведения о методах измерений

Сведения отсутствуют.

Нормативные и технические документы, устанавливающие требования к трансформатору тока IFP-0

1.    ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия.

2.    ГОСТ 8.550-86 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока.

3.    ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки.

4.    Техническая документация фирмы «Electrotecnica Arteche Hermanos S.A.», Испания. Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений

-    «осуществление торговли и товарообменных операций.»;

-    «выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
