| Номер в госреестре | 57878-14 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | ЗНОЛ-СВЭЛ-35 III |
| Изготовитель | ООО "СВЭЛ - Измерительные трансформаторы", г.Екатеринбург |
| Год регистрации | 2014 |
| Срок свидетельства | 22.07.2019 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Трансформаторы напряжения ЗНОЛ-СВЭЛ-35 III (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты класса напряжения 35 кВ.
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности. Трансформаторы напряжения относятся к классу масштабных измерительных преобразователей электрических величин.

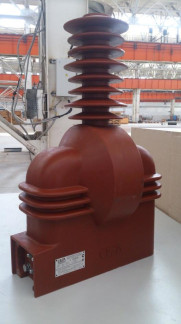

Трансформаторы заземляемые, однофазные, электромагнитные, трех- или четырехобмоточные (исполнение ЗНОЛ-СВЭЛ-35 III-4), с литой изоляцией.
Магнитопровод стержневого типа, обмотки расположены концентрически.
Основная (либо две основных (используются одновременно) - для исполнений ЗНОЛ-СВЭЛ-35 III-4) вторичная обмотка предназначена для измерения и учета электроэнергии, дополнительная вторичная обмотка - для защиты, питания цепей автоматики, управления, сигнализации, а также для контроля изоляции сети.
Обмотки и магнитопровод залиты изоляционным эпоксидным компаундом, создающим монолитный блок, который обеспечивает основную изоляцию и защиту обмоток от проникновения влаги, а также формирует корпус трансформатора.
В центре верхней части трансформаторов расположен высоковольтный вывод «А» первичной обмотки.
Выводы вторичных обмоток и заземляемый вывод «Х» первичной обмотки расположены на клеммной площадке в передней торцевой части трансформатора внизу, а вывод заземления - с задней торцевой части.
Выводы вторичных обмоток закрываются защитной крышкой. Выводы вторичных обмоток, предназначенных для измерения и учета электроэнергии, дополнительно закрываются пломбируемой крышкой.
На трансформаторах имеется табличка технических данных.
Трансформаторы имеют опорную плиту, в которой имеется четыре отверстия для крепления на месте установки.
Трансформаторы изготавливаются в климатическом исполнении «УХЛ» или «Т» категории размещения 1 по ГОСТ 15150-69.
Длина пути утечки внешней изоляции соответствует степени загрязнения III по ГОСТ 9920-89.
Рабочее положение трансформаторов в пространстве - вертикальное.
Трансформаторы относятся к не ремонтируемым и не восстанавливаемым изделиям.
| Наименование параметра | Значение |
| Класс напряжения, кВ | 35 |
| Наибольшее рабочее напряжение, кВ | 40,5 |
| Номинальное напряжение первичной обмотки, В | 35000/V3 |
| Номинальное напряжение основной вторичной обмотки, В | 100/V3; 110/V3 |
| Номинальное напряжение дополнительной вторичной обмотки, В | 100/3; 110/3 |
| Номинальная мощность основной вторичной обмотки, В-А*: в классе точности 0,2 в классе точности 0,5 в классе точности 1 | 10, 15, 20, 25, 30 30, 50, 60, 75 50, 100, 120 |
| Номинальная мощность дополнительной вторичной обмотки в классе точности 3, В-А | 200 |
| Предельная мощность вне класса точности, В-А | 600 |
| Схема и группа соединения обмоток | 1/1/1-0-0 |
| Номинальная частота, Гц | 50 или 60** |
| Габаритные размеры, не более, мм | 660x260x420 |
| Масса, не более, кг | 65 |
| Средняя наработка до отказа, не менее, ч | 40-105 |
| Средний срок службы трансформатора, не менее, лет | 30 |
Примечания:
* Трансформаторы изготавливаются с номинальной мощностью, соответствующей
одному классу точности, в соответствии с заказом. ** Для поставок на экспорт.
Таблица 2 - Метрологические и технические характеристики исполнения ЗНОЛ-СВЭЛ-35 III-4
| Наименование параметра | Значение |
| Класс напряжения, кВ | 35 |
| Наибольшее рабочее напряжение, кВ | 40,5 |
| Номинальное напряжение первичной обмотки, В | 35000/V3 |
| Номинальное напряжение первой основной вторичной обмотки, В | 100/V3; 110/V3 |
| Номинальное напряжение второй основной вторичной обмотки, В | 100/V3; 110/V3 |
| Номинальное напряжение дополнительной вторичной обмотки, В | 100/3; 110/3 |
| Номинальная мощность первой основной вторичной обмотки, В-А* в классе точности 0,2 в классе точности 0,5 | 10 10, 20, 30 |
| Номинальная мощность второй основной вторичной обмотки в классе точности 0,5, В-А | 30 |
| Номинальная мощность дополнительной вторичной обмотки в классе точности 3, В-А | 200 |
| Предельная мощность вне класса точности, В-А | 400 |
| Схема и группа соединения обмоток | 1/1/1/1-0-0-0 |
| Номинальная частота, Гц | 50 или 60** |
| Габаритные размеры, не более, мм | 660x260x420 |
| Масса, не более, кг | 65 |
| Средняя наработка до отказа, не менее, ч | 40-105 |
| Средний срок службы трансформатора, не менее, лет | 30 |
Примечания:
* Трансформаторы изготавливаются с номинальной мощностью, соответствующей одному классу точности, в соответствии с заказом.
** Для поставок на экспорт.
Знак утверждения типа наносят на табличку технических данных трансформатора анодно-окисным металлофотографическим методом и на титульный лист руководства по эксплуатации и паспорта типографским способом.
Таблица 3 - Комплектность
| Наименование | Количество |
| Трансформатор | 1 шт. |
| Плита | 1 шт. |
| Крышка защитная | 1 шт. |
| Винт М6х10 | 4 или 6 шт.* |
| Винт М6х16 | 4 шт. |
| Шайба 6 | 8 или 10 шт.* |
| Шайба 6.65Г | 8 или 10 шт.* |
| Винт М8х16 | 2 шт. |
| Шайба 8 | 2 шт. |
| Шайба 8.65Г | 2 шт. |
| Винт М10х20 | 4 шт. |
| Гайка М10 | 1 шт. |
| Шайба 10 | 1 шт. |
| Шайба 10.65Г | 1 шт. |
| Детали для пломбирования обмотки для измерений - крышка; - винт 2М4 | 1 или 2 шт.* 1 или 2 шт.* |
| Паспорт | 1 экз. |
| Руководство по эксплуатации | 1 экз. |
Примечания:
* Для исполнения ЗНОЛ-СВЭЛ-35 ТТТ-4.
При поставке партии трансформаторов в один адрес по согласованию с заказчиком количество экземпляров РЭ может быть уменьшено до одного экземпляра, но должно быть не менее трех экземпляров на партию трансформаторов в пятьдесят штук.
осуществляется по ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки». Средства поверки: трансформатор напряжения измерительный лабораторный НЛЛ-35 (кл. т.
0,05), прибор сравнения КНТ-03 (± 0,001 %; ± 0,1 мин); магазин нагрузок МР3025 (± 4 %).
Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения ЗНОЛ-СВЭЛ-35 III
1. ГОСТ 1983-2001 Трансформаторы напряжения. Общие технические условия.
2. ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки.
3. 0ЭТ.591.015 ТУ Трансформаторы напряжения ЗНОЛ-СВЭЛ-35 III. Технические условия.
- «осуществление торговли и товарообменных операций...»;
- «выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
