Измерители прочности материалов Оникс-1, 57880-14

Назначение

Измерители прочности материалов Оникс-1 (далее приборы) предназначены для измерения нагрузки и перемещения (для модификаций Оникс-1.ВД с нагрузкой до 30,0 кН).

Описание

Принцип работы заключается в измерении усилия отрыва фрагмента бетона с анкерным устройством, облицовочной плитки, лакокрасочного покрытия и скалывания ребра бетона, вырыва анкерных устройств, дюбелей, отрыва кирпича из кладки и т.п. Электронный блок автоматически отслеживает процесс нагружения, фиксирует усилие отрыва или скалывания и преобразует его в значение прочности.

Приборы состоят из гидравлического пресса с встроенным электронным блоком, который содержит поршневой насос с рукояткой привода, рабочие гидроцилиндры, совмещенные с опорами, механизм натяжения захвата и датчик измерения усилия. Передача результатов измерения на персональный компьютер осуществляется с помощью кабеля USB.

Приборы выпускаются в пяти различных модификациях в зависимости от назначения и имеют базовый набор сервисных функций:

Условное обозначение модификаций - ОНИКС-1.ХХ.ХХХ

Значение предельной нагрузки в кН

Условное буквенное обозначение метода

Оникс-1.ОС - предназначены для измерения прочности бетона методом отрыва со скалыванием по ГОСТ 22690-88. Приборы измеряют усилие отрыва фрагмента бетона с анкерным устройством. Выпускаются в двух исполнениях:

-    Оникс-1.ОС.050 с предельной нагрузкой до 50,0 кН;

-    Оникс-1.ОС.100 с предельной нагрузкой до 100,0 кН;

Оникс-1.СК - предназначен для измерения прочности сцепления кирпича (камней) в кладке по ГОСТ 24992. Приборы измеряют усилия отрыва кирпича (камня) из кладки, передаваемого на испытуемый образец через траверсу захвата. Выпускаются в двух исполнениях:

-    Оникс-1.СК.050 с предельной нагрузкой до 50,0 кН;

-    Оникс-1.СК.100 с предельной нагрузкой до 100,0 кН;

Оникс-1.СР - предназначены для измерения прочности бетона методом скалывания ребра по ГОСТ 22690-88. Приборы измеряют усилие скалывания ребра бетона в испытуемой конструкции. Выпускаются в одном исполнении Оникс-1.СР.030 с предельной нагрузкой до 30,0 кН.

Оникс-1. АП - предназначены для измерения прочности сцепления с основанием керамической плитки, штукатурки, защитных, лакокрасочных покрытий методом нормального отрыва по ГОСТ 28089-89, 28574-90, 27325-87. Приборы измеряют усилие отрыва стальных дисков или пластин от основания. Выпускаются в двух исполнениях:

-    Оникс-1.АП.020 с предельной нагрузкой до 20,0 кН;

-    Оникс-1.АП.005 с предельной нагрузкой до 5,0 кН;

Оникс-1.ВД - предназначены для измерения усилия вырыва монтажных анкерных устройств и анкеров. Выпускаются в четырех исполнениях:

-    Оникс-1.ВД.020 с предельной нагрузкой до 20,0 кН;

-    Оникс-1.ВД.030 с предельной нагрузкой до 30,0 кН;

-    Оникс-1.ВД.050 с предельной нагрузкой до 50,0 кН;

-    Оникс-1.ВД.100 с предельной нагрузкой до 100,0 кН;

Места пломбирования и клеймения приборов Оникс-1 от несанкционированного доступа расположены на корпусе гидропрессов.

Фотографии общего вида приборов и места пломбирования представлены на рисунках 1-12.

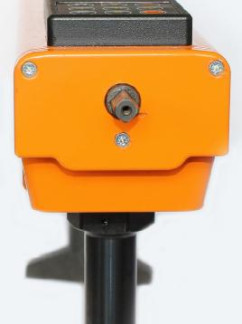

Для модификаций Оникс-1.ОС.100, Оникс-1.СК.100 и Оникс-1.ВД.100 место пломбирования от несанкционированного доступа находится на торце гидропресса (рисунок 1). Это место одновременно является местом нанесения оттиска клейма при поверке.

@

шг

Для модификаций Оникс-1.ОС.050, Оникс-1. СК.050 и Оникс-1.ВД.050 место пломбирования от несанкционированного доступа находится на внутренней стороне гидропресса (рисунок 2). Это место одновременно является местом нанесения оттиска клейма при поверке

Для модификации Оникс-1.ВД.030 место пломбирования от несанкционированного доступа находится на внутренней стороне гидропресса (рисунок 3). Это место одновременно является местом нанесения оттиска клейма при поверке

Место

пломбирования

Место

пломбирования

Для модификации Оникс-1.СР.030 место пломбирования от несанкционированного доступа находится на внутренней стороне гидропресса (рисунок 4). Это место одновременно является местом нанесения оттиска клейма при поверке

Для модификаций Оникс-1.АП.020, Оникс-1.АП.005 и Оникс-1.ВД.020 место пломбирования от несанкционированного доступа находится на внутренней стороне гидропресса (рисунок 5). Это место одновременно является местом нанесения оттиска клейма при поверке

Программное обеспечение

Программное обеспечение прибора реализует алгоритмы:

-    оцифровка сигнала с датчика силы при нагружении и преобразование в значение прочности;

-    оцифровка сигнала с датчика перемещения при вырыве дюбелей и анкерных устройств и преобразование в значение прочности (для модификации Оникс-1.ВД.030).

Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений по МИ 3286-2010 соответствует уровню "С".

Технические характеристики

Диапазон измерения нагрузки, кН

- модификация ОНИКС-1.ОС

исполнение 1 Оникс-1.ОС.050 исполнение 2 Оникс-1.ОС.100

от 5,0 до 50,0 от 5,0 до 100,0

-    модификация ОНИКС-1.СК

исполнение 1 ОНИКС-1.СК.050 исполнение 2 ОНИКС-1.СК .100

от 5,0 до 50,0 от 5,0 до 100,0

от 3,0 до 30,0

от 3,0 до 20,0 от 1,0 до 5,0

-    модификация ОНИКС-1.СР.030

-    модификация ОНИКС-1.АП

исполнение 1 ОНИКС-1. АП.020 исполнение 2 ОНИКС-1. АП.005

-    модификация ОНИКС-1.ВД

Пределы допускаемой основной относительной погрешности при измерении нагрузки, %

± 2,0

Диапазон измерения перемещения для модификации Оникс-1.ВД.030, мм

Максимальное перемещение для модификации Оникс-1.ВД.030, мм, не более

Пределы абсолютной погрешности при измерении перемещения для модификации Оникс-1.ВД.030, мм, в диапазоне:

-от 0 до 10,0 мм

-    от 10,0 до 45,0 мм

Цена единицы измерения нагрузки младшего разряда, кН

-    для модификаций Оникс-1.АП

-    для модификаций Оникс-1.СК

-    для остальных модификаций

Пределы допускаемой дополнительной погрешности при измерении нагрузки при отклонении температуры окружающей среды от нормальной области на каждые 10 °С в пределах рабочего диапазона температур, %

Пределы допускаемой дополнительной погрешности при измерении перемещения при отклонении температуры окружающей среды от границ нормальной области на каждые 10 ° в пределах рабочего диапазона температур, мм

Питание приборов, В

-    от одного аккумулятора типа АА

-    от одного аккумулятора типа ААА

-    от литиевой батареи

Потребляемая мощность, Вт, не менее

Рабочие условия эксплуатации:

-    рабочий диапазон температур окружающего воздуха, °С

-    относительная влажность воздуха при плюс 25 °С, не более, %

-    атмосферное давление, кПа Масса прибора, кг, не менее

Габаритные размеры (длина х ширина х высота), мм, не менее

Средняя наработка на отказ, ч, не менее Полный средний срок службы, лет, не менее

50

± 0,1 не нормируется

0,001

0,1

0,01

± 0,5

± 0,05

1.3    ± 0,2

1.3    ± 0,2 3,7 ± 0,5

0,2

от минус 10 до плюс 40

90

от 84 до 106,7 1,2

175 х 55x125

6000

10

Знак утверждения типа

наносится наклейкой на лицевые панели приборов и печатается типографским способом в левом верхнем углу титульного листа Руководств по эксплуатации НКИП.408221.100 РЭ,

НКИП.408227.100 РЭ, НКИП.408224.100 РЭ, НКИП.408222.100 РЭ, НКИП.408228.100 РЭ, НКИП.408223.100 РЭ, НКИП.408229.100 РЭ.

Комплектность

Таблица 1 - Комплектность приборов

* - в зависимости от модификации прибора

Поверка

осуществляется в соответствии с методикой поверки МП 408221-100 «Измеритель прочности материалов Оникс-1. Методика поверки», утвержденной ГЦИ СИ ФБУ «Челябинский ЦСМ» в мае 2014 года.

Основные средства поверки

-    Динамометр электронный ДИН-1С диапазон измерения силы от 0,01 до 100 кН, относительная погрешность измерения ± 0,3 %;

-    Динамометр образцовый ДОСМ-3-5 диапазон измерения силы от 5 до 50 кН, 2-го разряда ГОСТ 9500-84;

-    Динамометр образцовый ДОСМ-3-30У диапазон измерения от 3 до 30 кН, 2-го разряда ГОСТ 9500-84;

-    Динамометр образцовый ДОСМ-3-10У диапазон измерения силы от 1 до 10 кН, 2-го разряда ГОСТ 9500-84;

-    Штангенциркуль с цифровым отсчетом и глубиномером Vogel 0-150 мм, ЦДО 0,01 мм, погрешность измерения ± 0,01 мм

Сведения о методах измерений

Описание

Нормативные и технические документы, устанавливающие требования к измерителям прочности материалов Оникс-1

ГОСТ Р 8.663-2009 «Государственная поверочная схема для средств измерений силы».

ТУ 4271-027-7453096769-2013 «Измерители прочности материалов ОНИКС-1. Технические условия».

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
