| Номер в госреестре | 57883-14 |
| Наименование СИ | Анализаторы общей серы и хлоридов поточные |
| Обозначение типа СИ | 6020 АХР |
| Изготовитель | "X-Ray Optical Systems, Inc.", США |
| Год регистрации | 2014 |
| Срок свидетельства | 26.03.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы общей серы и хлоридов поточные 6020 АХР (далее - анализаторы) предназначены для измерения содержания общей серы и хлоридов в нефти, нефтепродуктах и органических жидкостях в потоке. Анализаторы применяются для технологического контроля показателей в линиях технологических установок химической, нефтехимической, нефте-газодобывающей промышленности.
Принцип действия анализаторов основан на рентгено-флуоресцентном спектральном методе с дисперсией по длине волны. Анализаторы состоят из измерительной ячейки, источника рентгеновского излучения, блока детектора, блока регистрации и управления сигналом. В качестве источника излучения используется компактная рентгеновская трубка. В качестве блока детектора используется пропорциональный счетчик квантов. Под действием рентгеновского излучения, вырабатываемого рентгеновской трубкой, поверхность образца испускает вторичное излучение, являющееся характеристикой элементного состава образца. Счетчик детектирует рентгеновские лучи, испускаемые поверхностью образца, и выделяет полосу излучения с заданной энергией. Для количественного анализа используется часть спектра флуоресценции, соответствующая определяемому элементу (сера/хлор). Выделение полосы излучения осуществляется при помощи настройки положения детектора интенсивности импульсов.
Конструктивно анализатор выполнены в одном блоке, включающем: блок отбора пробы из потока, ее подачи в анализатор и подготовки к измерениям, вакуумную систему с насосом для откачки воздуха из вакуумной камеры, блок детектора, смонтированных в одном корпусе. Анализаторы выпускаются в двух модификациях: CLORA для анализа хлора и SINDIE для анализа серы. Анализаторы имеют маркировку взрывозащиты 2Ехр7ёПВТЗХ.

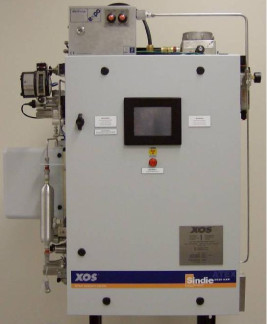

Внешний вид анализатора 6020 АХР представлен на рис. 1
ПО анализаторов 6020 АХР, является внутренним и выполняет функции управления анализатором с встроенного в анализатор компьютера. Функции ПО: задание рабочих режимов выполнения измерений и их контроль; запись сигнала детектора и обработка результатов измерений; градуировка анализатора; аварийные сигналы. Данное программное обеспечение разработано изготовителем специально для решения задач измерения, перечисленных в Таблице 1.
Конструктивно анализатор имеет защиту ПО от преднамеренных или непреднамеренных изменений путем установки системы защиты от чтения и записи.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (иден-тифика-ционный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| XOS 6020 AXP | SDOLScreen. exe | 3.703 | c788b2c7e7d72c016314c df331167e72 | md5 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений: соответствует уровню «С» по МИ 3286-2010.
Влияние программного обеспечения на метрологические характеристики анализаторов учтено при нормировании метрологических характеристик.
Таблица 2
| Наименование характеристики | Значение характеристики |
| Диапазон показаний массовой доли, %: | |
| сера | От 0,0001 до 2,2 |
| хлор | От 0,0001 до 0,3 |
| Диапазон измерений массовой доли, %: | |
| сера | От 0,0002 до 2,2 |
| хлор | От 0,0010 до 0,3 |
| Пределы допускаемой относительной по- | |
| грешности: | |
| в диапазоне от 0,0002 до 0,0006 %, | ± 45 |
| в диапазоне св. 0,0006 до 0,0025 %, | ± 25 |
| в диапазоне св. 0,0025 до 0,006 % | ± 15 |
| в диапазоне св. 0,006 до 2,2% | ± 6 |
| Напряжение питания, В | 100-240 В~ ±10 % |
| Частота, Гц | 50-60 Гц |
| Мощность, Вт, не более | 750 |
| Габаритные размеры (Длина х Ширина х Вы | 860 х 460 х 1580 |
| сота) мм, не более | |
| Масса, кг, не более | 90 |
| Условия эксплуатации: | |
| температура окружающей среды, °С | От 5 до 40 °С |
| относительная влажность воздуха , % | от 20 до 80 |
| атмосферное давление, кПа | от 84,0 до 106,7 |
| Наработка на отказ, ч | 25 000 |
Знак утверждения типа наносится на корпус измерительного преобразователя в виде клеевой этикетки и на эксплуатационную документацию - типографским способом.
В комплект входят:
1. Анализатор 6020 АХР.
2. Руководство по эксплуатации.
3. Монтажные приспособления.
4. Соединительные кабели.
5. Руководство по эксплуатации на русском языке.
6. Методика поверки МП 242-1732-2014
осуществляется по МП 242-1732-2014 «Анализаторы общей серы и хлоридов поточные 6020 АХР. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им.Д.И.Менделеева» в апреле 2014 г.
Средства поверки:
- ГСО 10202-2013 государственные стандартные образцы массовой доли (микропримесей) серы в нефтепродуктах;
- ГСО 9038-2099, 9039-2009 государственные стандартные образцы массовой доли серы в нефтепродуктах;
- ГСО 7142-95 государственный стандартный образец состава хлорбензола;
- ГСО 8861-2007, 8862-2007 государственные стандартные образцы хлорорганических соединений в нафте.
Методика измерений изложена в руководстве по эксплуатации «Анализаторы общей серы и хлоридов поточные 6020 АХР. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к анализаторам общей серы и хлоридов поточные 6020 АХР
Техническая документация фирмы «X-Ray Optical Systems Inc.», США
выполнению работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
