Анализаторы пыли Met One мод. BAM-1020, E-BAM, 57884-14

Назначение

Анализаторы пыли Met One модели ВАМ-1020, Е-ВАМ (далее - анализаторы пыли Met One) предназначены для измерения массовой концентрации пыли различного происхождения в атмосферном воздухе.

Описание

Принцип действия анализаторов пыли Met One - радиоизотопный, основан на поглощении в - излучения частицами пыли, осажденными на фильтрующую ленту. В качестве источника Р-излучения используется изотоп С14. Пыль осаждается на фильтрующей ленте в результате прокачивания пробы воздуха насосом. Измерение величины поглощения излучения осуществляется с помощью встроенного в анализатор детектора - органического сцинтиллятора с фотоэлектронным умножителем.

Анализаторы позволяют проводить измерения массовой концентрации суммарных фракций взвешенных частиц в воздухе (TSP), а также могут оснащаться импакторами и циклонами для выделения мелких фракций пыли (РМ10, РМ2.5, РМ1).

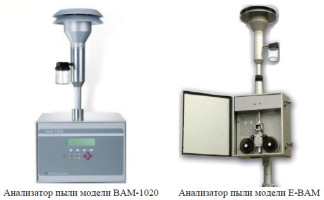

Конструктивно анализаторы Met One модели ВАМ-1020 состоят из аналитического блока и внешнего насоса. Анализаторы модели Е-ВАМ состоят из аналитического блока и насоса, размещенных в защитном корпусе (опционально может быть подключен внешний насос).

Регистрация изменения поглощения Р - излучения в процессе отбора пробы анализатором E-BAM позволяет индицировать текущие показания массовой концентрации пыли. Эти значения выводятся на дисплей с периодичностью, задаваемой в меню пользователя (1, 5, 10, 15, 30, 60 минут).

Анализаторы ВАМ-1020 дополнительно могут оснащаться нефелометрическим модулем BX-895, предназначенным для индикации показаний массовой концентрации пыли (TSP, РМ10, РМ2.5) в режиме реального времени.

Модели анализаторов отличаются также исполнением аналитического блока, диапазонами измерений, габаритными размерами и массой.

Анализаторы пыли Met One оснащены аналоговыми выходами и цифровым интерфейсом RS-232.

Анализаторы пыли Met One имеют встроенное программное обеспечение «3236-07», «3613-01» разработанное предприятием-изготовителем. Программное обеспечение используется для настройки параметров отображения результатов измерений, установки режимов измерений, выполнения измерений, сохранения результатов измерений, просмотра и очистки архива измерений, передачи результатов измерений на внешние устройства и т.д.

Программное обеспечение идентифицируется при запуске пользовательской программы путём вывода на экран наименования программного обеспечения и номера версии (идентификационного номера) программного обеспечения.

Анализаторы пыли Met One имеют защиту программного обеспечения от преднамеренных или непреднамеренных изменений, соответствующую уровню «С» по МИ 3286-2010.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Примечание. Допускается применение ПО с номером версии не ниже указанной в таблице 1.

При нормировании метрологических характеристик анализаторов пыли Met One учтено влияние программного обеспечения «3236-07», «3613-01».

Технические характеристики

1. Диапазоны измерений массовой концентрации пыли и пределы допускаемых погрешностей приведены в таблице 2.

Опционально

Граница диапазона измерений приведена для времени отбора пробы не менее 200 мин.

Таблица 2

*

**

5.    Наработка на отказ, ч, не менее    10 000.

6.    Средний срок службы, лет    10.

7.    Условия эксплуатации:

-    диапазон температуры окружающей среды, °С:

-    от 0 до 50 (модель ВАМ-1020);

-    от минус 30 до 50 (модель Е-ВАМ);

-    диапазон относительной влажности, %    от 10 до 90;

-    диапазон атмосферного давления, кПа    от 84 до 106,7.

Знак утверждения типа

Знак утверждения типа наносится на лицевую панель анализаторов пыли Met One и титульный лист руководства по эксплуатации методом компьютерной графики.

Комплектность

Комплектность поставки анализаторов пыли Met One приведена в таблице 4.

Таблица 4

Поверка

осуществляется по документу МП-242-1498-2014 «Анализаторы пыли Met One. Методика поверки», утверждённому «18» апреля 2014 г. ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева». Основные средства поверки: рабочие эталоны единицы массовой концентрации частиц в аэродисперсных средах в соответствии с ГОСТ Р 8.606-2012 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»; относительная погрешность не более ± 10 %.

Сведения о методах измерений

Методики измерений приведены в эксплуатационной документации на анализаторы пыли Met One.

Нормативные и технические документы, устанавливающие требования к анализаторам пыли Met One

1.    ГОСТ 8.606-2012 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов».

2.    Техническая документация фирмы-изготовителя.

Рекомендации к применению

осуществление деятельности в области охраны окружающей среды.
