| Номер в госреестре | 57886-14 |
| Наименование СИ | Уровнемеры |
| Обозначение типа СИ | KRG-10 |
| Изготовитель | "TOKYO KEIKI Inc.", Япония |
| Год регистрации | 2014 |
| Срок свидетельства | 05.04.2024 |
| МПИ (интервал между поверками) | 4 года |
Уровнемеры KRG-10 предназначены для бесконтактного измерения уровня жидкостей.
Принцип работы уровнемеров KRG-10 основан на измерении временного интервала между импульсами, излучаемыми уровнемером, и отражёнными от поверхности измеряемой среды.
Уровнемеры KRG-10 состоят и следующих функциональных блоков:
- приёмо-передающего устройства с антенной (конической, конической с уплотнением PTFE, стержневой), формирующего, излучающего и принимающего радиочастотные импульсы;
- измерительного преобразователя (электронного блока), выполняющего измерение времени запаздывания и по измеренному значению расстояния до поверхности и значению базовой высоты резервуара вычисляющего уровень и объём среды (при наличии градуировочной таблицы);
- встроенного индикатора (при наличии), отображающего измеренные величины. Измеренные данные передаются в систему верхнего уровня по токовому сигналу
(4.. .20) мА + HART. Пломбирование уровнемеров KRG-10 не предусмотрено.
а) б) в)

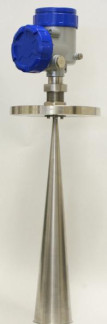

Рисунок 1 - Общий вид уровнемеров KRG-10: а) коническая антенна, б) коническая с уплотнением PTFE, в) стержневая антенна.
Внутреннее ПО реализует функции расчёта расстояния до поверхности среды, уровня, объёма, цифро-аналоговое преобразование измеренных величин в токовое значение на выходе, а также вывод данных на индикатор и через цифровые интерфейсы. На настроечные параметры есть возможность установки пароля.
Лист № 2 Всего листов 4
Уровень защиты ПО уровнемеров KRG-10 от непреднамеренных и преднамеренных изменений «С» по МИ 3286-2010.
Таблица 1- Идентификационные данные программного обеспечения
| Наименование ПО | Идентификационное наименование ПО | Номер версии ПО | Цифровой идентификатор ПО (контрольная сумма) | Алгоритм вычисления цифрового идентификатора ПО |
| ПО KRG-10 | KRG-10 | 1.0.5 | - | - |
| Level Config | LevelConfig.exe | 1.00 | 0х1A165BE8 | CRC32 |
Таблица 2 - Метрологические и технические характеристики
| Наименование параметра | Значение | ||||
| Антенна | |||||
| 1” стержне вая | 4” коничес кая | 2” кониче ская | 4” с уплотн. PTFE | 2” с уплотн. PTFE | |
| Диапазон^ измерений уровня, мм | от 500 до 5000 | от 500 до 30000 | от 500 до 10000 | от 500 до 20000 | от 500 до 10000 |
| Пределы допускаемой основной абсолютной погрешности измерений расстояния (уровня), мм | ±3 | ||||
| Пределы допускаемой дополнительной абсолютной погрешности2) измерений расстояния (уровня), вызванной изменением температуры окружающей среды от (20 ± 5) °С, на каждые 10 °С, мм | ±3 | ||||
| Пределы допускаемой приведенной погрешности токового выхода, % | ±0,5 | ||||
| Температура измеряемой среды, °С | от минус 40 до плюс 150 | от минус 40 до плюс 200 | |||
| Давление измеряемой среды, МПа | от минус 0,1 до плюс 1,5 | ||||
| Напряжение питания постоянного тока, В: - для исполнений без взрывозащиты - для исполнений Ex-i - для исполнений Ex-d+i | от 10,5 до 36 от 12 до 30 от 18 до 36 | ||||
| Температура окружающей среды, °С: - для исполнений без дисплея - для исполнений с дисплеем - для Ex-i, Ex-d+i без дисплея - для Ex-i, Ex-d+i с дисплеем | от минус 40 до плюс 70 от минус 20 до плюс 70 от минус 40 до плюс 60 от минус 20 до плюс 60 | ||||
| Габаритные размеры электронного блока, мм, не более | 190x110x152 | ||||
| Масса, кг, не более | 1,0 | 1,4 | 1,0 | 2,5 | 1,2 |
Продолжение таблицы_
Примечания
1. Диапазон измерений уровня варьируется в зависимости от условий окружающей среды и объекта измерения.
2. Пределы допускаемой дополнительной абсолютной погрешности во всём рабочем диапазоне температур не превышают ±10 мм.
наносят на корпус уровнемеров KRG-10 методом наклейки и титульный лист руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Количество |
| Уровнемер KRG-10 | 1 |
| Руководство по эксплуатации | 1 |
| Комплект ЗИП | По заказу |
приведены в руководстве по эксплуатации уровнемеров KRG-10.
осуществляется по ГОСТ 8.321-2013 «ГСИ. Уровнемеры промышленного применения. Методика поверки».
При поверке применяются следующие средства измерений:
- установка для поверки уровнемеров, ПГ ±1 мм;
- рулетка измерительная металлическая Р50Н2К ГОСТ 7502-98;
- миллиамперметр, диапазон измерений (4 - 20) мА, ПГ ±0,01 %.
Нормативные и технические документы, устанавливающие требования к уровнемерам KRG-10
Техническая документация «TOKYO KEIKI Inc.», Япония.
ГОСТ 8.477-82 «ГСИ. Государственная поверочная схема для средств измерений уровня жидкости».
