| Номер в госреестре | 57887-14 |
| Наименование СИ | Динамометры цифровые |
| Обозначение типа СИ | Мерадат-ДПЦ |
| Изготовитель | ОАО "Заволжский моторный завод", г.Заволжье-2 |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Динамометры цифровые Мерадат - ДПЦ (далее по тексту - динамометры) предназначены для измерения статических усилий сжатия при измерении усилия выключения сцепления нажимного диска автомобильного двигателя.
Динамометры применяются при сборочных операциях в автостроении, техническом обслуживании и ремонте автомобильных двигателей на ОАО «Заволжский моторный завод».
Принцип действия динамометра заключается в преобразовании измеряемой силы сжатия в электрический сигнал с помощью силоизмерительного тензорезисторного датчика Мерадат К-Р (Регистрационный № 40869-09).
Конструктивно динамометр представляет из себя силоизмерительный тензорезисторный датчик, соединенный кабелем с электронным измерительным блоком Мерадат КСК52, в который встроен блок питания датчика и плата преобразования и сопряжения.
При нагружении датчика сигналы с него передаются через платы преобразования и сопряжения на цифровой показывающий прибор, на котором отображается значение измеряемой нагрузки.

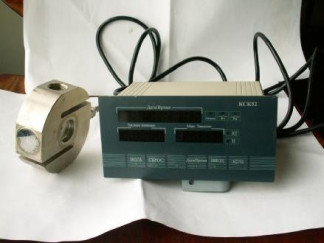

Фотография общего вида динамометра цифрового Мерадат-ДПЦ, представлена на рисунке 1.
Программное обеспечение является составной частью блока Мерадат КСК52, позволяющее пользователю работать в следующих режимах:
- подготовка к измерениям;
- проведение измерений;
- настройки пользователя, защищаемые паролем, передаваемым ОАО «ЗМЗ»;
- статистическая обработка данных;
- регистрации программного обеспечения.
| Наимено вание программ ного обеспе чения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программ-много обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Мерадат | КСК 52 | 4.1 | F802 | CRC16 |
П Программное обеспечение динамометра по защите от непреднамеренных и
преднамеренных изменений соответствует уровню «А» по МИ 3286 - 2010, т.к. не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления, удаления и иных преднамеренных изменений.
Перечень измеряемых параметров, диапазоны измерений и пределы допускаемой
относительной погрешности установки приведены в таблице 1. Таблица 1
| Наименование параметра | Значение | ||
| ДПЦ 5 | ДПЦ 7 | ДПЦ 20 | |
| Вид измеряемой силы | сжатие | сжатие | сжатие |
| Диапазон измерений, кН | 0,5 - 5 | 0,5 - 7 | 2 - 20 |
| Пределы основной допускаемой приведенной погрешности измерения силы от НПИ, % | ± 0,5 | ||
| Тип датчика | К-Р-16А-0,5-С3 | К-Р-16А-0,7-С3 | К-Р-16А-2-С3 |
| Дискретность, Н | 1 | 1 | 10 |
| Невозврат нуля после снятия нагрузки, не более, %, от верхнего предела | ± 0,1 | ||
| Питание от сети переменного тока: - напряжение питания, В - частота, Гц | 220 ± 10 50 ± 1 | ||
| Габаритные размеры датчика, не более, мм | 60 х 60 х 20 | 60 х 60 х 20 | 80 х 80 х 20 |
| Масса, не более, кг | 2,5 | 2,5 | 5,0 |
| Потребляемая мощность, не более, Вт | 6 | ||
| Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха атмосферное давление, кПа | от 10 до 35 до 70 % при 35 °С от 84 до 106 | ||
Знак утверждения типа наносится типографским способом на титульные листы эксплуатационной документации.
1. Динамометр цифровой Мерадат-ДПЦ - 1 шт.
2. Паспорт УВ 404491.008 ПС - 1 экз.
3. Руководство по эксплуатации УВ 404491.008 РЭ - 1 экз.
производится в соответствии с ГОСТ 13782-68 «Динамометры пружинные общего назначения. Методы и средства поверки».
Перечень основного оборудования, необходимого для проведения поверки:
- машина эталонная силовоспроизводящая ОСМ-2-0,5, диапазон измерений (0,05 - 5) кН, относительная погрешность ± 0,05 %;
- машина эталонная силовоспроизводящая ОД-2-5, диапазон измерений (1 - 50) кН, относительная погрешность ± 0,05 %.
Методики измерений содержатся в эксплуатационной документации:
Руководство по эксплуатации УВ 404491.008 РЭ. Динамометры цифровые Мерадат-ДПЦ.
Нормативные и технические документы, устанавливающие требования к динамометрам цифровым Мерадат-ДПЦ
1. ГОСТ 13837 - 79 Динамометры общего назначения. Технические условия.
2. ГОСТ 13782 - 68 Динамометры пружинные общего назначения. Методы и средства поверки.
3. ГОСТ Р 8.663 - 2009 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений силы.
4. Техническая документация ОАО «Заволжский моторный завод».
При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 23 |
| Поверителей | 2 |
| Актуальность данных | 18.09.2024 |
