Преобразователи ДМ, 57888-14

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Преобразователи ДМ Назначение средств измерений

Преобразователи ДМ (далее по тексту - ДМ) предназначены для измерения магнитной индукции постоянного магнитного поля.

Описание

Принцип действия ДМ основан на принципе измерения индукции магнитного поля с помощью датчика на эффекте Холла. Преобразователь содержит масштабирующий усилитель с аналоговой схемой коррекции начального смещения. Управление ДМ осуществляется микроконтроллером.

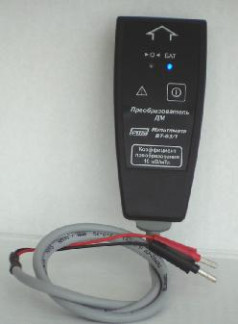

Датчик магнитного поля размещен внутри защитного алюминиевого (немагнитного) колпачка в верхней части корпуса преобразователя. Снаружи колпачок имеет металлическую контактную поверхность в виде диска диаметром 16 мм. Чувствительный элемент расположен в середине диска на глубине около 1,7 мм. Его эффективный размер около 2 мм (в диаметре). Направление наибольшей чувствительности - перпендикулярно плоскости контактной поверхности. Питание ДМ производится от литиевого аккумулятора с встроенным контроллером заряда.

ДМ используется с мультиметрами В7-63/1 и В7-63/2, может применяться с любым вольтметром постоянного тока (мультиметром) с пределом измерения не менее ±1 В, значением относительной погрешности измерения не более ±1 % и входным сопротивлением более 1 кОм (ток нагрузки не более 1 мА).

Программное обеспечение отсутствует.

Технические характеристики

Диапазон показаний магнитной индукции, мТл Диапазон измерений магнитной индукции, мТл Пределы допускаемого значения абсолютной погрешности измерения магнитной индукции, мТл

от 0 до ±100 от ±0,1 до ±50

± (0,1-Визм + 0,02)

(где Визм - измеренное значение, мТл)

Номинальный коэффициент преобразования K, мВ/мТл    10

Выходной ток, мА, не более    1 Питание 3,4-4,2 В, 8 мА (литиевый аккумулятор 750 мА-ч)

Суммарное время работы от одной зарядки аккумулятора, ч, не менее 72

Габаритные размеры корпуса (ВхШхТ), мм, не более    142*63*35

Длина кабеля, мм, не менее    800

Масса, кг, не более    0,35

Средняя наработка на отказ, ч    15000

Рабочие условия эксплуатации температура окружающего воздуха, о атмосферное давление, кПа относительная влажность воздуха, % напряжение питания, В частота, Гц

С

от - 30 до + 50 100 ± 4 до 90 230 ± 23 50 ± 1

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта типографским способом и на ДМ трафаретной печатью (по технологии изготовления пленочной клавиатуры).

Комплектность

В комплект поставки ДМ входят: преобразователь КМСИ.468161.058, паспорт КМСИ.468161.058 ПС, устройство зарядное КМСИ.436231.009 (включается в комплект при поставке ДМ без мультиметра В7-63/1), методика поверки МП-2205-0021-2014.

Поверка

осуществляется по документу МП-2205-0021-2014 «Преобразователи ДМ. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 15 апреля 2014 г. Средства поверки: мера магнитной индукции 2-го разряда по ГОСТ 8.030-91, мультиметр В7-64.

Нормативные и технические документы, устанавливающие требования к преобразователям ДМ

1    ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

2    ГОСТ 8.030-91 «ГСИ. Государственный первичный эталон и государственная поверочная

12

схема для средств измерений магнитной индукции постоянного поля в диапазоне 1-10 -

5 -10-2 Тл, постоянного магнитного потока, магнитной индукции и магнитного момента в интервале частот 0-20000 Гц».

3    Технические условия КМСИ.468161.058 ТУ.

Лист № 3 Всего листов 3

Рекомендации к применению

- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
