| Наименование СИ | Комплексы измерительные автоматизированные проверки параметров приемо-передающих модулей ППМ-4-1300-100 |
| Обозначение типа СИ | АИК ППМ-4-1300-100 |
| Изготовитель | ООО "Питер Софт", г.Нижний Новгород |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Комплексы измерительные автоматизированные проверки параметров приемопередающих модулей ППМ-4-1300-100 (АИК ППМ-4-1300-100) предназначены для автоматизированных измерений основных параметров изделий ППМ-4-1300-100 при промышленном производстве и в процессе эксплуатации.
Конструктивно комплекс измерительный автоматизированный проверки параметров приемо-передающих модулей ППМ-4-1300-100 (АИК ППМ-4-1300-100) (далее - комплекс или АИК ППМ-4-1300-100) состоит из шкафа, в котором размещено измерительное и вспомогательное оборудование, и рабочего места оператора (монитор, клавиатура, манипулятор "мышь", принтер устанавливаются на стол рядом со шкафом, стол в состав комплекса не входит).
Проверяемый модуль ППМ-4-1300-100 (далее - ППМ) устанавливается на верхнюю поверхность шкафа и подключается к комплексу с помощью кабелей, входящих в состав поставки.
Основные функции комплекса реализуются с помощью модульных приборов, установленных в шасси формата PXI Express, а также измерителей мощности, расположенных в СВЧ - блоке комплекса.
Измерения коэффициентов отражения и передачи при работе ППМ в режиме приема производятся измерителем коэффициентов отражения и передачи модульным NI PXIe-5632 производства компании "National Instruments Corporation", США (Госреестр № 53905-13) или прибором для измерения коэффициентов отражения и передачи модульным NI PXIe-5630 производства компании "National Instruments Corporation", США (Госреестр № 47021-11). Измерение параметров выходных сигналов при работе ППМ в режиме передачи выполняется с помощью анализатора сигналов модульного NI PXIe-5663Е производства компании "National Instruments Corporation", США (Госреестр № 51248-12) и измерителей мощности СВЧ и коэффициента стоячей волны NRT производства фирмы "Rohde & Schwarz GmbH & Co. KG", Германия (Госреестр № 47421-11). Измерение коэффициента шума производится посредством анализатора сигналов модульного NI PXIe-5663Е производства компании "National Instruments Corporation", США (Госреестр № 51248-12) с использованием генератора шума 346B производства фирмы "Agilent Technologies", Малайзия (Госреестр № 37179-08).
Для формирования сигнала на входе «ПД» ППМ используется генератор сигналов модульный NI PXIe-5651 производства компании "National Instruments", США (Госреестр. № 45503-10), с внешним модулятором и усилителем мощности.
Питание ППМ и измерение параметров энергопотребления по цепи 540 В осуществляется источником питания постоянного тока N5772A серии N5700 производства фирмы "Agilent Technologies", Малайзия (Госреестр. № 36420-07), а по цепи 28В - мерой напряжения и тока E3649A (Госреестр. № 26951-04).
Коммутация производится с помощью модулей реле формата PXI/PXIe, а также с помощью внешних реле, расположенных в СВЧ блоке комплекса. Для организации интерфейса с ППМ используется многофункциональный модуль ввода-вывода NI PXIe-6251. Управление аппаратными средствами АИК, проверяемым модулем ППМ, обработка измерительной информации и генерация протоколов проверки осуществляется персональным компьютером стоечного исполнения через MXI- интерфейс, либо встраиваемым контроллером формата PXIe.

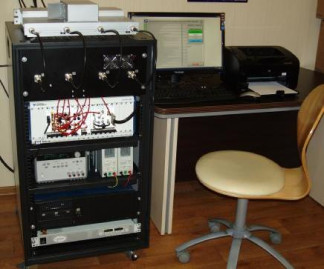

Внешний вид комплекса показан на фотографии ниже: вид спереди, передняя дверца снята. Пломбирование осуществляется с помощью пломбировочных наклеек, размещаемых на стыках передней дверцы и корпуса, лицевых панелях PXI/PXIe-модулей, а также на лицевой панели СВЧ-блока.
места
пломбирования
Программное обеспечение (ПО) разработано на базе ОС Windows в среде разработки LabVIEW 2011. Функции ПО заключаются в управлении измерительными и вспомогательными устройствами, входящими в состав комплекса, режимами работы проверяемых приемопередающих модулей, в обработке, представлении, записи и хранении измерительной информации.
Идентификационные признаки программного обеспечения указаны в таблице 1.
Таблица 1
| Идентификационное наименование программного обеспечения | Номер версии (идентификац ионный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Другие идентификацион ный данные: наименование файла | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Программа автоматического контроля параметров ППМ | 5.1 | 1e39373f956fec9ade6 a767bc4c344e6 | AutoMeasure.exe | MD5 |
Метрологически значимая часть ПО и измеренные данные защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений. Применена парольная защита ПО и механическая защита аппаратных средств для исключения физического доступа к носителям программного обеспечения. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Основные метрологические и технические характеристики приведены в таблицах 2 и 3.
Таблица 2. Основные метрологические характеристики
| Наименование характеристики комплекса, при измерении параметров каналов модулей ППМ | Значение характеристики |
| Параметры генерация СВЧ сигнала на выходе «ПД»: - диапазон частот, МГц -пределы допускаемой относительной погрешности установки частоты, % - мощность импульсного сигнала, Вт - длительность импульса, мкс - скважность | 1210 - 1320 0,001 1±0,1 100±5 10±0,1 |
| Диапазон измерений выходной импульсной мощности передающих каналов ППМ, Вт | от 70 до 100 |
| Пределы допускаемой относительной погрешности измерений выходной импульсной мощности передающих каналов ППМ, % | ±10 |
| Диапазон измерений коэффициента передачи приемных каналов ППМ, дБ | от 15,5 до 19,5 |
| Пределы допускаемой абсолютной погрешности измерений коэффициента передачи приемных каналов ППМ, дБ | ±0.3 |
| Максимальное измеряемое значение коэффициента шума приемных каналов ППМ, дБ | 5 |
| Пределы допускаемой абсолютной погрешности измерений максимального значения величины коэффициента шума приемных каналов ППМ, дБ | ± 0.5 |
| Диапазон измерений КСВН (по входам приемных каналов ППМ, входу и выходу передающего канала ППМ, по входу контрольного сигнала ППМ), ед. | От 1,2 до 2 |
| Пределы допускаемой относительной погрешности измерений КСВН (по входам приемных каналов ППМ, входу и выходу передающего канала ППМ, по входу контрольного сигнала ППМ), % | ± 5 |
| Диапазон измерений фазы (приемных и передающих каналов ППМ, приемных и передающих каналов ППМ по каналу контрольного сигнала (ФАП)) | от минус 180 ° плюс 180 ° |
| Пределы допускаемой абсолютной погрешности измерений фазы (приемных и передающих каналов ППМ, приемных и передающих каналов ППМ по каналу контрольного сигнала (ФАП)) | ± 3 ° |
| Максимальное измеряемое значение уровня гармоник выходного сигнала ППМ, дБ - 2-я гармоника; - 3-я гармоника; - 4-я гармоника; - 5-я гармоника. | минус 50 минус 60 минус 70 минус 80 |
| Пределы допускаемой абсолютной погрешности измерений максимально допустимого значения уровня гармоник выходного сигнала ППМ, дБ | ± 3 |
| Диапазон измерений фазового сдвига каналов ППМ (ФАП относительно канала ПД в режиме ФАП ПД; ФАП относительно канала ПР в режиме ФАП ПР; ФАП ПД относительно ФАП ПР) | от минус 180 ° плюс 180 ° |
| Пределы допускаемой абсолютной погрешности измерений фазового сдвига каналов ППМ (ФАП относительно канала ПД в режиме ФАП ПД; ФАП относительно канала ПР в режиме ФАП ПР; ФАП ПД относительно ФАП ПР) | ± 6 ° |
| Диапазон измерений относительного ослабления при закрытом состоянии ключей ППМ, дБ - при закрытом состоянии ключей Кл ФАП+Кл ПИТ - при закрытом состоянии ключей АК+Вх.ПР и Кл ПИТ+АК+Вх.ПР - при закрытом состоянии ключей Кл ПИТ, АК, и ВХ.ПР | от 60 до 70 от 20 до 30 от 60 до 70 |
| Пределы допускаемой абсолютной погрешности измерений относительного ослабления при закрытом состоянии ключей ППМ, дБ - при закрытом состоянии ключей Кл ФАП+Кл ПИТ - при закрытом состоянии ключей АК+Вх.ПР и Кл ПИТ+АК+Вх.ПР; Кл ПИТ, АК, и ВХ.ПР | ± 1 ± 3 |
| Диапазон измерений относительного коэффициента передачи каналов ФАП ПР, дБ | от минус 3 до плюс 3 |
| Пределы допускаемой абсолютной погрешности измерений относительного коэффициента передачи каналов ФАП ПР, дБ | ± 1 |
| Диапазон измерений выходной импульсной мощности контрольного сигнала ППМ, Вт | От 0,2 до 0,5 |
| Пределы допускаемой относительной погрешности измерений выходной импульсной мощности контрольного сигнала ППМ, % | ± 10 |
| Пределы относительной погрешности измерений нестабильности амплитуды радиоимпульса передающего канала, % | ±15 |
| Пределы относительной абсолютной погрешности измерений ширины спектра выходного сигнала по уровню 60 дБ, МГц | ±0,3 |
| Диапазон измерения мощности потребления по цепи 540 В, Вт | От 200 до 230 |
| Пределы относительной погрешности измерений мощности потребления по цепи 540 В, % | ±5 |
| Диапазон измерения тока потребления по цепи 28 В, А | От 0,05 до 0,1 |
| Пределы относительной погрешности измерений тока потребления по цепи 28 В, % | ±5 |
Таблица 3. Основные технические характеристики
| Наименование технических характеристик комплекса | Значение характеристики |
| Интерфейс обмена с ППМ | в соответствии с СГКА.465614.01 2 ТБ3 |
| Рабочие условия эксплуатации: | |
| температура окружающего воздуха, °С | от 10 до 30 |
| относительная влажность окружающего воздуха, % | от 45 до 75 |
| атмосферное давление, кПа | от 86 до 106 |
| Масса, не более, кг | 100 |
| Габаритные размеры, не более, мм | 600x553x955 |
| Напряжение питания, номинал, В, частота, Гц | 220, 50 |
| Потребляемая мощность, не более, В°А | 1500 |
| Средняя наработка на отказ, ч | 100000 |
| Средний срок службы, лет | 10 |
Знак утверждения типа наносится на боковую панель шкафа методом трафаретной печати, на титульном листе паспорта - типографским способом.
Таблица 3. Комплектность
| Наименование | Количество, шт |
| Шкаф АИК ППМ-4-1300-100 | 1 |
| Рабочее место оператора (монитор, клавиатура, мышь, принтер) | 1 |
| Комплект кабелей | 1 |
| Калибровочный комплект СВЧ нагрузок | 1 |
| Ключ тарированный для СВЧ разъемов | 1 |
| Руководство по эксплуатации | 1 экз. |
| Паспорт | 1 экз. |
| Методика поверки | 1 экз. |
Поверка осуществляется в соответствии с документом КД11ТТТ.421711.001.МП «Комплексы измерительные автоматизированные проверки параметров приемо-передающих модулей ППМ-4-1300-100 (АИК ППМ-4-1300-100). Методика поверки», утвержденным ФБУ «Нижегородский ЦСМ» в марте 2014 г.
Перечень основного оборудования, необходимого для проведения поверки: -преобразователь измерительный NRT-Z44 с адаптером NRT-Z5, диапазон измерения средней мощности от 0,1 Вт до 20 Вт, пределы относительной погрешности измерений средней мощности ± 3 %;
-анализатор спектра FSV, диапазон частот от 1200 МГц до 1350 МГц, абсолютная погрешность воспроизведения частоты 1х10-6;
-измеритель коэффициента шума №975А, диапазон измерения коэффициента шума от 2 до 5 дБ, пределы допускаемой абсолютной погрешности измерений коэффициента шума ± 0,17 дБ; -набор мер КСВН и полного сопротивления 1-го разряда ЭК9-140, номинальные значения КСВН: 1,2; 1,4; 2,0; пределы допускаемой относительной погрешности КСВН не более 1,5 %; -преобразователь измерительный NRP-Z24 с измерительным блоком NRP-Z2, диапазон измерения мощности от минус 60 дБм до плюс 20 дБм, КСВН не более 1,2;
-мультиметр цифровой APPA-62, диапазон измерения напряжения постоянного тока от 10 В до 600 В, пределы допускаемой основной погрешности измерений постоянного напряжения ± 1 %; -установка измерения ослабления и фазового сдвига образцовая ДК1-16, диапазоны частот: 0,11100 МГц; 1,07-4 ГГц; 3,2-8,2 ГГц; 8,15-17,85 ГГц; погрешность измерений ослабления ± 0,022 дБ.
Нормативные документы, устанавливающие требования к АИК ППМ-4-1300-100
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
ГОСТ 20271.1-91 «Изделия электронные СВЧ. Методы измерения электрических параметров».
Выполнение работ по оценке соответствия промышленной продукции установленным законодательством Российской Федерации обязательным требованиям.
