| Номер в госреестре | 57895-14 |
| Наименование СИ | Анализаторы контактного угла оптические |
| Обозначение типа СИ | OCA |
| Изготовитель | "DataPhysics Instruments GmbH", Германия |
| Год регистрации | 2014 |
| Срок свидетельства | 22.07.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Анализаторы контактного угла оптические ОСА (далее - анализаторы) предназначены для измерения контактного угла.
Принцип действия анализаторов основан на фиксации изображения капли определенной жидкости, нанесенной на твердую поверхность исследуемого образца, и графическом методе измерения контактного угла. В научно-технической литературе: контактный угол - это угол смачивания или краевой угол смачивания между поверхностями жидкость-газ и твердое тело - жидкость.
Конструктивно анализаторы представляют собой модульную систему, состоящую из предметного столика с программным управлением передвижения по всем трём осям для автоматизированного приведения образца в заданное положение, светосильного измерительного объектива с 6-и кратным увеличением, бесступенчатым внутренним фокусом и регулируемым углом наблюдения, видеоизмерительной системы с USB-камерой, безгистерезисного освещения с постоянно регулируемой интенсивностью и системы прямой дозировки жидкости SD-DM для использования одно- и многоразовых шприцов и капилляров в комбинации с электронным дозирующим модулем ES.
Анализаторы контактного угла оптические выпускаются следующих моделей: OCA 15EC, OCA 15Pro, OCA 20, OCA 35, OCA 50, OCA 50micro, которые отличаются функциональностью, степенью автоматизации и предназначены для измерения образцов различной природы и размера. Анализаторы контактного угла оптические выдают показания поверхностной энергии и поверхностного натяжения жидкостей и других параметров в зависимости от модели.

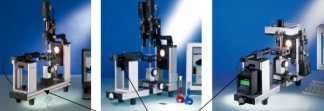

Внешний вид анализаторов представлен на рисунках 1 и 2.
Место нанесения знака поверки Рисунок 2 - Внешний вид анализаторов: А) OCA 35; Б) ОСА 50; В) ОСА 50micro.
Анализаторы оснащены внешним программным обеспечением БСА20 Software for OCA and PCA (далее ПО), которое представляет собой модульную систему для обработки и анализа изображений. ПО позволяет производить захват изображения и управлять микроскопом, обрабатывать изображения и наносить аннотации, проводить анализ и документирование.
Идентификационные данные программного обеспечения представлены в таблице 1. Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения | Другие идентификационные данные | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| SСА20 Software for OCA and PCA | 4.X | 3685EFE1 | - | CRC32 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Метрологические характеристики анализаторов нормированы с учетом программного обеспечения и представлены в таблице 2.
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значения характеристик для модификации |
| OCA OCA OCA 20 OCA OCA OCA 15EC 15Pro 35 50 50micro | |
| Диапазон измерений контактного угла, ... ° | от 0 до 180 |
| Разрешение, ...° | 0,1 |
| Наименование характеристики | Значения характеристик для модификации | |||||
| OCA 15EC | OCA 15Pro | OCA 20 | OCA 35 | OCA 50 | OCA 50micro | |
| Пределы допускаемой абсолютной погрешности измерения контактного угла, ...° | ± 0,5 | |||||
| Габаритные размеры измеряемого образца (согласно руководству по эксплуатации), мм, не более (ШхГхВ) | 110x150x 42 | 240 x 159 x 44 | 360 x 278 x 44 | 285 x 300 x 50 | 100 x100 x 42 | 100 x100 x 50 |
| Напряжение питания, В Частота, Гц | от 100 до 240 от 50 до 60 | |||||
| Мощность, Вт | 70 | 100 | ||||
| Габаритные размеры анализатора, мм, не более (ШхГхВ) | 550x160x 365 | 660x230x 365 | 660x220x 365 | 640x280x 370 | 680x310x 370 | 680x310x3 70 |
| Масса анализатора, кг | 14 | 16 | 18 | 20 | 22 | 22 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре + 20 °С, %, не более | от 15 до 25 80 | |||||
| Средний срок службы, лет, не менее | 5 | |||||
наносится на титульный лист руководства по эксплуатации типографским способом и на анализатор в виде наклейки.
В комплект поставки входят:
1 Анализатор контактного угла оптический ОСА, включающий:
- базовый блок анализатора ОСА с камерой USB-WIDE-VGA;
- предметного столика;
- набор инструментов включающий нивелир и две отвертки;
- комплект кабелей (электрокабель, кабель USB 2.0 (Type A - Type B), кабель USB 2.0 (Type A - Mini-B), соединительный кабель (DPC-02) SD-D);
- комплект для дозирования (система дозирования, электронный дозирующий шприц-модуль, шприцы и капилляры, иглы);
- программное обеспечение SCA на СD (содержит все необходимые драйвера);
- комплект поверочных образцов контактного угла;
2 «Анализаторы контактного угла оптические ОСА. Руководство по эксплуатации»
(РЭ);
3 МП 44-251-2014 «ГСИ. Анализаторы контактного угла оптические ОСА. Методика поверки».
осуществляется по документу МП 44-251-2014 «Анализаторы контактного угла оптические ОСА. Методика поверки», утвержденному ФГУП «УНИИМ» 23.05.2014 г.
Перечень основных средств поверки:
- микроскоп инструментальный ИМЦ, диапазон измерений от 0 до 50 мм, пределы допускаемой абсолютной погрешности измерений ± 3 мкм.
Методика измерений представлена в руководстве по эксплуатации.
Нормативные и технические документы, распространяющиеся на анализаторы контактного угла оптические ОСА
Техническая документация изготовителя фирмы «DataPhysics Instruments GmbH».
Анализаторы применяются вне сферы государственного регулирования обеспечения единства измерений.
| Зарегистрировано поверок | 12 |
| Поверителей | 2 |
| Актуальность данных | 22.11.2024 |
