| Номер в госреестре | 57903-14 |
| Наименование СИ | Ферритометры |
| Обозначение типа СИ | МФ-510 AKASCAN |
| Изготовитель | Общество с ограниченной ответственностью «АКА-Скан» (ООО «АКА-Скан»), г. Москва |
| Год регистрации | 2014 |
| Срок свидетельства | 18.06.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Ферритометры МФ-510 AKASCAN (далее - ферритометр) предназначены для измерения объёмной доли (содержания) ферритной фазы в литых ковшовых пробах при выплавке коррозионно-стойких, нержавеющих хромоникелевых сталей аустенитного и аустенитно-ферритного классов, а также в образцах металла сварочных и наплавочных материалов, сварных швов и наплавленных антикоррозионных покрытий.
Ферритометр представляет собой электронный блок с гнездом для установки погружного пенала с контролируемым образцом.
Контролируемый образец (образец для измерения содержания ферритной фазы) помещается в объемный магнитоиндукционный преобразователь, представляющий собой соленоид с дифференциально включенными измерительной и компенсирующей обмотками. При размещении контролируемого образца в измерительной обмотке магнитоиндукционного преобразователя возникает ЭДС, пропорциональная намагниченности исследуемого материала. Намагниченность, в свою очередь, пропорциональна объёмной доле (содержанию) ферромагнитной ферритной фазы, распределённой в парамагнитной аустенитной фазе.
Зависимость между содержанием ферритной фазой в контролируемом металле и измеряемой ЭДС устанавливается с помощью комплекта стандартных образцов содержания ферритной фазы (СФФ).
Электронный блок обеспечивает измерение ЭДС объемного магнитоиндукционного преобразователя, линеаризацию передаточной функции измерительного тракта, статистическую обработку и вывод результата измерения на двухстрочный жидкокристаллический индикатор.
В электронном блоке размещаются два калибровочных образца диаметром 5 и 7 мм и два погружных пенала для контролируемых образцов диаметром 5 и 7 мм.
Рабочая частота ферритометра 50±0,4 Гц.
По ГОСТ 26364-90 ферритометр относится к объемным, с проходным преобразователем. Размеры образцов для измерения объёмной доли (содержания) ферритной фазы ферритометром должны удовлетворять следующим требованиям: длина 60±0,1 мм, диаметр 5,0±0,1 мм или 7,0±0,1 мм.
Программное обеспечение АКА-СКАН МФ-510 выполняет следующие функции:
- выбор режимов работы ферритометра,
- калибровка ферритометра,
- обеспечение процедуры измерений и запись результатов измерений в память ферритометра.
Программное обеспечение вычисляет непосредственный результат измерения. При этом аппаратная и программная части ферритометра, работая совместно, обеспечивают заявленные точности результатов измерений.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений
- уровень А по МИ 3286-2010.
Идентификация программного обеспечения осуществляется при каждом включении
ферритометра путем вывода текущей версии ПО на жидкокристаллический индикатор.
Идентификация программного обеспечения:
| Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Другие идентификационные данные | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| АКА-СКАН МФ-510 | 1.0 или выше | _ * | - | - |
| * Программное обеспечение записывается в постоянную память микросхемы микроконтроллера электронного блока ферритометра при его изготовлении. Доступ к программному обеспечению ферритометра имеют исключительно сервисные инженеры фирмы-производителя. | ||||

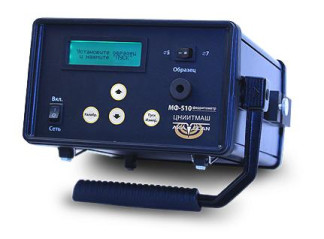

Фотография общего вида
| Наименование характеристики | Значение характеристики |
| Диапазон измерения объёмной доли (содержания) ферритной фазы, % СФФ | от 0,5 до 20,0 |
| Допускаемая основная приведенная погрешность измерения объёмной доли (содержания) ферритной фазы, % | 5 |
| Допускаемая дополнительная погрешность, обусловленная отклонением температуры окружающего воздуха от нормальной до любого значения в пределах температур, соответствующих рабочим условиям применения | 0,2 основной погрешности |
| Амплитудное значение напряженности магнитного поля в рабочей зоне объёмного магнитоиндукционного преобразователя, кА/м, не менее | 30 |
| Неоднородность магнитного поля в рабочей зоне объёмного магнитоиндукционного преобразователя, %, не более | 5 |
| Напряжение питания сети переменного тока частотой 50 Гц, В | 220±22 |
| Потребляемая мощность, Вт, не более | 120 |
| Габаритные размеры (длинахширинахвысота), мм, не более: | 230x160x265 |
| Масса, кг, не более | 4,5 |
| Температура окружающего воздуха, соответствующая нормальным условиям применения, °С | от 15 до 25 |
| Температура окружающего воздуха, соответствующая рабочим условиям применения, °С | от 0 до 40 |
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации методом компьютерной графики и на лицевую панель корпуса ферритометра в виде наклейки.
| Наименование | Обозначение | Количество, шт. |
| Блок электронный | - | 1 |
| Пенал погружной | - | 2 |
| Образец калибровочный | - | 2 |
| Футляр | - | 1 |
| Руководство по эксплуатации | НКЖЛ.427634.002 РЭ | 1 |
осуществляется по ГОСТ 8.518-2010 "ГСИ. Ферритометры для сталей аустенитного класса. Методика поверки".
Перечень эталонов, применяемых для поверки:
- стандартные образцы содержания ферритной фазы (сталь аустенитного класса), комплект СО СФФ, ГСО 2427-82, диапазон аттестованных значений объёмной доли (содержания) ферритной фазы от 0 до 20 %СФФ, относительная погрешность определения аттестованных значений не более ±3 %.
Всего листов 4
НКЖЛ.427634.002 РЭ "Ферритометр МФ-510 AKASCAN. Руководство по эксплуатации"
Нормативные и технические документы, распространяющиеся на ферритометры МФ-510 AKASCAN
1) ТУ 4276-006-92466551-2014 " Ферритометры МФ-51 AKASCAN. Технические условия"
2) ГОСТ 26364-90 "Ферритометры для сталей аустенитного класса. Общие технические условия"
3) ГОСТ 8.030-91 "ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений магнитной индукции постоянного поля в диапазоне 110-12 г 5 10-2 Тл, постоянного магнитного потока, магнитной индукции и магнитного момента в интервале частот 0 г 20000 Гц"
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
