| Номер в госреестре | 57916-14 |
| Наименование СИ | Весы стационарные электронные |
| Обозначение типа СИ | Datalogic Magellan 9800i |
| Изготовитель | "Datalogic USA, Inc.", США; Компания "Datalogic ADC, Inc.", США (срок свидетельства: 21.07.2019 г.) |
| Год регистрации | 2014 |
| Срок свидетельства | 17.06.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |

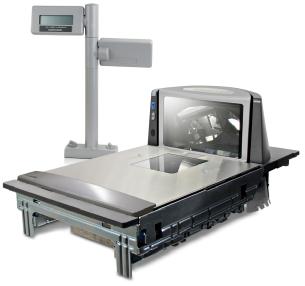

Весы стационарные электронные Datalogic Magellan 9800i (далее - весы) предназначены для статических измерений массы.
Принцип действия весов основан на преобразовании действующей на весы силовой нагрузки, создаваемой взвешиваемым объектом, в деформацию упругого элемента весоизмерительного датчика, на котором нанесены тензорезисторы. Деформация упругого элемента вызывает изменение электрического сопротивления тензорезисторов, преобразуемого в аналоговый электрический сигнал. Электрический сигнал, пропорциональный массе взвешиваемого объекта, поступает на вход вторичного преобразователя для обработки и индикации результатов измерений.
Весы состоят из весоизмерительного устройства и индикатора, соединенных между собой с помощью кабеля. Весоизмерительное устройство включает в себя грузоприемную платформу, грузопередающее устройства, весоизмерительный датчик. Индикатор обеспечивает электрическое питание датчика, аналого-цифровое преобразование его сигнала, обработку и индикацию результатов измерений.
Весы оснащены лазерным устройством считывания штрих-кода.
Весы Datalogic Magellan 9800i выпускаются в двух вариантах исполнения: 9804i и 9806i, отличающиеся габаритными размерами. В маркировке может отсутствовать буква "i".
Весы оснащены устройствами, приведенными в таблице 1.
Таблица 1
| Устройства | Ссылка на пункт ГОСТ OIML R 76-1-2011 |
| Устройство первоначальной установки нуля | Т.2.7.2.4 |
| Полуавтоматическое устройством установки нуля | Т.2.7.2.2 |
| Устройство слежения за нулем | Т.2.7.3 |
| Устройство выборки массы тары | Т.2.7.4 |
| Полуавтоматическое устройство юстировки чувствительности | 4.1.2.5 |
Весы снабжены защищенными интерфейсами RS-232 , IBM 46XX , USB.
Для защиты весов от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, весы пломбируются контрольной этикеткой изготовителя в трех точках и пломбой поверителя. Схемы пломбирования от несанкционированного доступа приведены на рисунках 1 и 2.
Схема пломбирования контрольными этикетками
В весах используется встроенное программное обеспечение (ПО), выполняющее функции по сбору, передаче, обработке, представлению и хранению измерительной информации.
Таблица 2 - Идентификационные данные ПО
| Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор метрологически значимой части программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Встроенное ПО | 2-0-0 | F0d2 | CRC16 |
Идентификация программы осуществляется путем просмотра номера версии программного обеспечения на 7-ми сегментном индикаторе во время прохождения теста после включения весов в диагностическом режиме.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Влияние ПО учтено при нормировании метрологических характеристик.
Метрологические и технические характеристики, включая показатели точности:
1. Класс точности весов по ГОСТ OIML R 76-1-2011................................средний
2. Максимальная нагрузка (Max) и минимальная нагрузка (Min), действительная цена деления (d), поверочное деление (e), число поверочных делений (n), пределы допускаемой погрешности весов (mpe) при поверке приведены в таблице 3.
Таблица 3
| Обозначение | Max, кг | Min, кг | г to II ’■о | n | Интервалы взвешивания | Пределы допускаемой погрешности при поверке, г |
| Datalogic Magellan 9800i | 6/15 | 0,04 | 2/5 | 3000 | От 0,04 кг до 1 кг вкл. Св. 1 кг до 4 кг вкл. Св. 4 кг до 6 кг вкл. Св. 6 кг до 10 кг вкл. Св. 10 кг до 15 кг вкл. | ± 1,0 ± 2,0 ± 3,0 ± 5,0 ± 7,5 |
| 15 | 0,1 | 5 | 3000 | От 0,1 кг до 2,5 кг вкл. Св. 2,5 кг до 10 кг вкл. Св. 10 кг до 15 кг вкл. | ± 2,5 ± 5,0 ± 7,5 |
3. Предел допускаемого размаха..................................................................|mpe|
4. Предельная нагрузка (Lim), кг.....................................................................68
5. Диапазон устройства выборки массы тары, кг.......................................от 0 до Мах
6. Диапазон устройства первоначальной установки нуля не превышает...........20 % Мах
7. Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулем не превышает........................................................................................4 % Мах
8. Условия эксплуатации
- предельные значения температуры (Tmin, Tmax), °С................................+10, + 40
- относительная влажность воздуха (без конденсации), %.....................от 5 до 95
9. Условия хранения и транспортирования:
- предельные значения температуры (Tmin, Tmax), °С.......................минус 40, + 70
- относительная влажность воздуха (без конденсации), %.....................от 5 до 95
10. Параметры электропитания от сети переменного тока:
- напряжением, В...................................................................от 100 до 250
- частотой, Гц..........................................................................от 50 до 60
11. Потребляемая мощность, В А, не более..........................................................7
12. Габаритные размеры (без индикатора), мм, не более
- глубина (под прилавком)...........................................................................106
- высота (над прилавком)..............................................................................68
- длина для Datalogic Magellan 9804i..........................................................399
- длина для Datalogic Magellan 9806i.........................................................507
- ширина............................................................................................292
13. Масса (без индикатра), кг, не более.............................................................8,8
14. Средняя наработка до отказа 2500 ч при средней загрузке средства измерений 8 часов в сутки.
15. Средний срок службы весов, лет......................................................................5
Знак утверждения типа наносится на корпус весов в виде наклейки или фотохимическим способом на фирменную пластину, закрепляемую на корпусе весов, и на титульный лист руководства по эксплуатации типографским способом.
| Наименование | Кол-во |
| Весы: | |
| Индикатор | 1 шт. |
| Весоизмерительное устройство | 1 шт. |
| Стойка с дополнительными сканерами | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Блок питания внешний с сетевым кабелем | 1 шт. |
| По дополнительному заказу комплектуется различными кронштейнами для крепления весов и интерфейсными кабелями | |
осуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 и разделу «Поверка» документа: «Весы стационарные электронные Datalogic Magellan 9800i. Руководство по эксплуатации».
Основные средства поверки: эталонные гири 4-го разряда в соответствии с ГОСТ 8.021-2005.
приведены в документе «Весы стационарные электронные Datalogic Magellan 9800i. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к весам стационарным электронным Datalogic Magellan 9800i
1. ГОСТ OIML R76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания.
2. ГОСТ 8.021-2005 ГСИ. Государственная поверочная схема для средств измерений
массы.
3. Техническая документация изготовителя.
