Весы крановые КВВ, 57923-14

Назначение

Весы крановые КВВ (далее - весы) предназначены для статических измерений массы транспортируемых кранами грузов.

Описание

Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Затем сигнал поступает на вход индикатора для обработки результатов измерений.

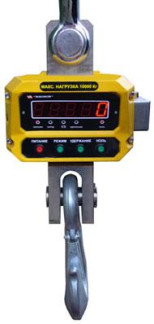

Конструктивно весы состоят из грузоприемного устройства, весоизмерительного тензорезисторного датчика, индикатора, аккумуляторной батареи, устройства для подвешивания весов, корпуса и устройства дистанционного управления.

Грузоприемное устройство представляет собой крюк и служит для подвеса грузов.

Четыре модификации весов отличаются пределами допускаемой погрешности, максимальными и минимальными нагрузками, действительной ценой деления, габаритными размерами и массой.

Весы выпускаются в двух вариантах исполнения: весы общего назначения и весы специальные, с возможностью отображения результата измерений массы на внешнем отсчетном устройстве.

Весы имеют обозначение КВВ-А(Р), где КВВ - обозначение типа весов;

А - максимальная нагрузка (Max), кг;

Р - обозначение весов с возможностью отображения результата измерений массы на внешнем отсчетном устройстве.

Весы выполняют следующие сервисные функции:

-    автоматическую и полуавтоматическую установку на нуль;

-    контроль заряда - разряда аккумулятора;

-    защиту от перегрузок;

-    полуавтоматическую выборку массы тары.

ПК « Вес мастер» №

в-    (С

Крановые вссы КВВ-

Ма\    (:

Min    kg

Xs версии ПО

d =

<Ш>

класс точности

Рисунок 2 - Маркировка весов

Маркировка весов производится на фирменной пластине, закрепленной на корпусе весов, на которой нанесено:

-    наименование изготовителя;

-    модификация весов;

-    класс точности;

-    номер весов;

-    максимальная нагрузка (Max);

-    минимальная нагрузка (Min);

-    поверочный интервал (e);

-    действительная цена деления (d);

-    версия программного обеспечения;

-    знак утверждения типа.

Для защиты весов от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, весы пломбируются поверителем. Схема пломбировки от несанкционированного доступа и обозначение места для нанесения оттиска клейма приведены на рисунке 3.

Программное обеспечение

В весах используется встроенное программное обеспечение (ПО), которое жестко привязано к электрической схеме. Программное обеспечение выполняет функции по сбору, обработке, передаче и представлению измерительной информации.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Лист № 3 Всего листов 4

Идентификация программы: после включения весов на индикаторе весов отображается номер версии ПО.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010. Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.

Технические характеристики

Класс точности весов по ГОСТ OIML R 76-1-2011 .........................................средний

Максимальная нагрузка (Мах), минимальная нагрузка (Min), действительная цена деления (d), поверочный интервал (е), пределы допускаемой погрешности (mpe) при поверке, число поверочных интервалов (n) приведены в таблице 2.

Таблица 2

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке.

Предел допускаемого размаха.......................................................................|mpe|

Диапазон устройства первоначальной установки нуля, не более..................20 % от Max

Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулем,

не более..........................................................................................................4 % Max

Максимальный диапазон устройства выборки массы тары...........................от 0 до Max

Напряжение питания весов от источника постоянного тока, В...........................от 5,5 до 6,5

Потребляемая мощность при зарядке аккумуляторной батареи от сети переменного тока,

Вт, не более...............................................................................................................................................20

Условия эксплуатации:

-    предельные значения температуры, (Tmin, Ттах),°С.............................от минус 10 до + 40

-    относительная влажность при температуре 35 °С, %, не более..........................................95

Габаритные размеры и масса весов приведены в таблице 3.

Таблица 3

Вероятность безотказной работы за 2000 ч

0,9

Знак утверждения типа

Знак утверждения типа наносится фотохимическим способом на фирменную пластину, расположенную на корпусе весов, и типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Весы....................................................................................1 шт.

Устройство дистанционного управления..................................... 1 шт.

Зарядное устройство................................................................1 шт.

Руководство по эксплуатации....................................................1 экз.

Поверка

осуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 и разделу «Поверка» Руководства по эксплуатации.

Основные средства поверки: эталонные гири 4-го разряда в соответствии с ГОСТ 8.021-2005.

Сведения о методах измерений

изложены в руководстве по эксплуатации «Весы крановые КВВ. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к весам крановым КВВ

1.    ГОСТ OIML R 76-1-2011 ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания.

2.    ГОСТ 8.021-2005 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы.

3.    ТУ 4274-001-09171401-2013 Весы крановые КВВ. Технические условия.

Рекомендации к применению

осуществление торговли и товарообменных операций.
