| Номер в госреестре | 57927-14 |
| Наименование СИ | Весы электронные лабораторные |
| Обозначение типа СИ | AUW, AUW-D, AUX, AUY |
| Изготовитель | "Shimadzu Corporation" (Analytical & Measuring Instruments Division), Япония; Фирма "Shimadzu Philippines Manufacturing Inc.", Филиппины |
| Год регистрации | 2014 |
| Срок свидетельства | 24.06.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Весы электронные лабораторные AUW, AUW-D, AUX, AUY (далее — весы), предназначены для измерений массы.
Конструктивно весы выполнены в едином корпусе и состоят из грузоприемного устройства, грузопередающего устройства и весоизмерительного устройства с показывающим устройством. Весы оснащены ветрозащитной витриной.

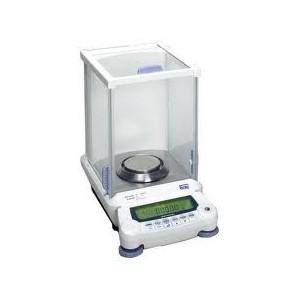

Общий вид весов показан на рисунке 1.
Принцип действия весов основан на компенсации массы взвешиваемого груза электромагнитной силой, создаваемой системой автоматического уравновешивания. Электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза, преобразуется в цифровой код, обрабатывается, и измеренное значение массы выводится на дисплей.
Весы выпускаются в модификациях, отличающихся значением максимальной нагрузки (Мах), численное значение которой в граммах включено в обозначение модификаций весов, например: АЦ№320, AUW220D, AUX120.
Обозначение класса точности, значения максимальной нагрузки Max, минимальной нагрузки Min, поверочного интервала е, действительной цены деления (шкалы) d, диапазона уравновешивания тары указываются на маркировочной табличке весов.
В зависимости от модификации весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):
- устройство установки по уровню (Т.2.7.1) с индикатором уровня (3.9.1.1);
- устройство первоначальной установки на нуль с диапазоном 20 % от Max (Т.2.7.2.4);
- устройство слежения за нулем (Т.2.7.3);
- совмещенные полуавтоматическое устройство установки на нуль (Т.2.7.2.2) и устройство уравновешивания тары — выборки массы тары (T.2.7.4.1);
- показывающее устройство с отличающимся делением шкалы(Т.2.5.4);
- автоматическое устройство юстировки встроенным грузом — для весов AUW (4.1.2.5);
Лист № 2 Всего листов 4
- полуавтоматическое устройство юстировки встроенным грузом — для весов AUW и AUX (4.1.2.5);
- интерфейсы для связи с периферийными устройствами, например, печатающим устройством, компьютером — для весов AUW и AUX;
- выбор единиц измерений (2.1);
- различные режимы работы (4.20): счетный режим, вычисление процентных соотношений (удельный вес), режим сравнения, суммирование, статистическая обработка;
- многоцелевое использование показывающих устройств (4.4.4).
Знак поверки в виде наклейки наносится на корпус весов с лицевой стороны.
Программное обеспечение (ПО) весов — является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.
Изменение ПО весов через интерфейс пользователя невозможно.
Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «С» по МИ 3286-2010.
Идентификационные данные ПО (отображаются на дисплее при включении весов ) приведены в таблице 1.
| Таблица 1 — И | дентиифкационные данные ПО | |||
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| — | — | 1.00-3.05 | — | — |
Таблица 2 — Весы AUW, AUX, AUY
| Метрологическая характеристика | AUW320 AUX320 | AUW220 AUX220 AUY220 | AUW120 AUX120 AUY120 |
| Класс точности по ГОСТ OIML R 76-1-2011 | I | ||
| Максимальная нагрузка Max, г | 320 | 220 | 120 |
| Действительная цена деления (шкалы) d, мг | 0,1 | ||
| Поверочный интервал е, мг | 1 | ||
| Число поверочных интервалов весов n | 320000 | 220000 | 120000 |
| Диапазон уравновешивания тары | 100 % Max | ||
| Диапазон температуры (п. 3.9.2.2 ГОСТ OIML R-76-2011), °С | от + 10 до + 30 | ||
| Параметры электропитания от сети переменного тока (адаптер питания) входное напряжение, В частота входного напряжения, Гц | от 100 до 250 от 47 до 63 | ||
| Метрологическая характеристика | AUW220D | AUW120D |
| Класс точности по ГОСТ OIML R 76-1-2011 | ||
| Максимальная нагрузка Max, г | 220 | 120 |
| Действительная цена деления (шкалы) d, мг - при 0 < m < Maxaux - при Maxaux < m < Max | 0,01 0,1 | 0,01 0,1 |
| Показание нагрузки, при котором изменяется действительная цена деления (шкалы) Maxaux, г | 82 | 42 |
| Поверочный интервал е, мг | 1 | |
| Число поверочных интервалов весов n | 220000 | 120000 |
| Диапазон уравновешивания тары | 100 % Max | |
| Диапазон температуры (п. 3.9.2.2 ГОСТ OIML R-76-2011), °С | от + 10 до + 30 | |
| Параметры электропитания от сети переменного тока (адаптер питания) входное напряжение, В частота входного напряжения, Гц | от 100 до 250 от 47 до 63 | |
Знак утверждения типа наносится на маркировочную табличку, расположенную на корпусе весов и типографским способом на титульный лист руководства по эксплуатации.
Весы.......................................................................................................................................1 шт.
Адаптер сетевого питания...................................................................................................1 шт.
Руководство по эксплуатации............................................................................................1 экз.
осуществляется в соответствии с приложением ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Идентификационные данные, а так же процедура идентификации программного обеспечения приведены в п. 4.4 руководства по эксплуатации на весы.
Основные средства поверки: гири, соответствующие классам точности E2, F1 по ГОСТ OIML R 111-1-2009.
«Весы лабораторные электронные AUW, AUW-D, AUX, AUY. Руководство по эксплуатации», п. 5.1 «Взвешивание».
Нормативные и технические документы, устанавливающие требования к весам электронным лабораторным AUW, AUW-D, AUX, AUY
ГОСТ OIML R 76-1-2011 «ГСИ Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»
ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы»
Техническая документация фирмы-изготовителя
Осуществление торговли и товарообменных операций.
