| Номер в госреестре | 57929-14 |
| Наименование СИ | Весы автомобильные неавтоматического действия |
| Обозначение типа СИ | ВТСА |
| Изготовитель | ООО "Автоматизированные системы управления" (АСУ), г.Шелехов |
| Год регистрации | 2014 |
| Срок свидетельства | 17.06.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Весы автомобильные неавтоматического действия ВТСА Назначение средства измерений
Весы автомобильные неавтоматического действия ВТСА предназначены для измерения массы автотранспортных средств при статическом взвешивании
Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ), устанавливаемого на фундаменте, и весоизмерительного прибора, расположенного в отапливаемом помещении весовой. ГПУ представляет собой одну или две весовые платформы, каждая из которых опирается на четыре тензорезисторных датчика.
Принцип действия весов основан на преобразовании деформаций упругих элементов тензорезисторных датчиков, возникающих под действием силы тяжести взвешиваемого груза, в электрический сигнал, изменяющийся пропорционально массе груза. Сигналы от тензодатчиков преобразуются в цифровые при помощи весоизмерительного прибора и результат взвешивания в единицах массы отображается на цифровом дисплее прибора.
В весах применяются датчики типа WBK (госреестр №56685-14) и весоизмерительный прибор типа CI модели CI-5010A (госреестр №50968-12) производства ф. «CAS Corporation Ltd», Р. Корея.

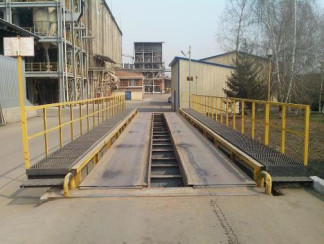

Общий вид весов представлен на рисунке 1.
Программное обеспечение (далее ПО) прибора CI-5010A является встроенным и метрологически значимым. Идентификационным признаком ПО служит номер версии, который отображается на дисплее по запросу в режиме тестирования.
Защита от несанкционированного доступа к ПО, настройкам и данным измерений обеспечивается защитной пломбой на задней панели корпуса прибора, предотвращающей доступ к переключателю входа в режим юстировки. ПО не может быть модифицировано без нарушения защитной пломбы.
Идентификационные данные ПО представлены в таблице 1
Таблица 1
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| CI-5000 series firmware | — | 1.0010, 1.0020, 1.0030 | Отсутствует, исполняемый код недоступен | — |
Защита ПО от преднамеренных и непреднамеренных изменений соответствует среднему уровню по Р 50.2.077-2014.
Класс точности по ГОСТ OIML R 76-1-2011 ..............................................средний (III)
Значения максимальной нагрузки (Мах), минимальной нагрузки (Min), поверочного интервала (е), действительной цены деления (d), число поверочных интервалов (n), интервалы взвешивания и пределы допускаемой погрешности при первичной поверке приведены в таблице 2.
Таблица 2
| Мах, т | Min, т | е = d, кг | n | Для нагрузки m, т | Пределы доп. погрешности при первичной поверке, кг |
| 60 | 0,4 | 20 | 3000 | 0,4 < m < 10 | ±10 |
| 10 < m < 40 | ±20 | ||||
| 40 < m < 60 | ±30 | ||||
| 80 | 1 | 50 | 1600 | 1 < m < 25 | ±25 |
| 25 < m < 80 | ±50 | ||||
| 100 | 1 | 50 | 2000 | 1 < m < 25 | ±25 |
| 25 < m < 100 | ±50 |
Габаритные размеры весовой платформы и масса весов приведены в таблице 3. Таблица 3
| Габаритные | размеры, мм | Масса, т, не более | |
| длина | ширина | ||
| одноплатформенные | 7000 - 15000 | 3000 - 4500 | 12 |
| двухплатформенные* | 4500 - 7000 | 9 | |
| * длина весов до 20000 мм достигается разнесением весовых платформ с установкой платформы-вставки | |||
Пределы допускаемой погрешности устройства установки на нуль.........................±0,25е
Особый диапазон рабочий температур ГПУ, °С............................от минус 40 до плюс 50
Диапазон рабочий температур прибора, °С .................................от минус 10 до плюс 40
Потребляемая мощность, В А, не более.................................................................10
Параметры электрического питания весов от сети переменного тока:
- напряжение, В ................................................................................................................ 187...242
- частота, Гц......................................................................................................................... 49.51
Вероятность безотказной работы за 2000 ч...........................................................0,92
Срок службы не менее, лет..................................................................................10
Знак утверждения типа наносится фотохимическим способом на маркировочную табличку, закрепленную на металлоконструкции ГПУ, и на титульный лист Руководства по эксплуатации типографским способом.
Весы ВТСА в сборе - 1 комплект
Руководство по эксплуатации весов АСУВ.427423.001.2014.РЭ - 1 экз.
Паспорт АСУВ.427423.001.2014.ПС - 1 экз.
Руководство по эксплуатации на прибор CI-5010A - 1 экз.
осуществляется по ГОСТ OIML R 76-1-2011, Приложение ДА. Основное поверочное оборудование - гири класса точности М1 и М1-2 по ГОСТ OIML R 111-1-2009 «Гири классов Е1, Е2, F1, F2, М1; М1-2, М2, М2-3 и М3. Метрологические и технические требования».
Нормативные документы, устанавливающие требования к весам автомобильным неавтоматического действия ВТСА
1 ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Метрологические и технические требования. Испытания»;
2 ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерения массы».
Осуществление торговли и товарообменных операций, выполнение государственных учетных операций.
| Зарегистрировано поверок | 456 |
| Поверителей | 10 |
| Актуальность данных | 18.09.2024 |
