| Номер в госреестре | 57932-14 |
| Наименование СИ | Датчики газоаналитические |
| Обозначение типа СИ | GTR 210 |
| Изготовитель | "ADOS GmbH", Германия |
| Год регистрации | 2014 |
| Срок свидетельства | 22.07.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |

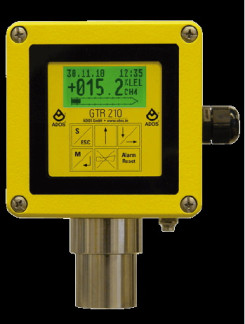

Датчики газоаналитические GTR 210 (далее - датчики) предназначены для непрерывного автоматического измерения содержания предельно допустимых концентраций в соответствии с ГОСТ 12.1.005-88 и довзрывоопасных концентраций горючих газов в воздухе рабочей зоны помещений и открытых площадок взрыво- и пожароопасных химических, нефтехимических и нефтеперерабатывающих производств.
Датчики газоаналитические GTR 210 представляют из себя термохимические, термо-кондуктометрические, электрохимические, полупроводниковые, инфракрасные или фотоио-низационные сенсоры, оснащенные аналоговым выходом 4-20 мА для подключения к вторичному преобразователю, и выполненные в едином корпусе. Датчики GTR 210 также оснащены встроенным вторичным преобразователем и жидкокристаллическим дисплеем, на котором отображаются результаты измерений, тип измеряемого газа, единицы измерений и настраиваемые пороги срабатывания сигнализации. В датчиках используют съемные сенсоры, заменяемые при выходе из строя.
Кроме аналоговых выходов (4-20) мА датчики могут быть оснащены выходами LON, HART, выходами для подключения дополнительных реле.
Датчики газоаналитические GTR 210 могут быть выполнены во взрывозащищенном исполнении с маркировкой взрывозащиты 1Ex d e ia mb IIC T4 Gb X.
Идентификационные данные программного обеспечения датчиков газоаналитических GTR 210 приведены в таблице 1.
Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Gas Transmitter GTR 210 | недоступно | не ниже 2.6 | недоступно | |
Уровень защиты «С» по МИ 3286-2010 (метрологически значимая часть ПО и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений).
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик.
Основные технические характеристики детекторов приведены в таблицах 2, 3. Таблица 2
| Определяемый компонент | Диапазон измерений, об. доля (% НКПР) | Диапазон показаний | Пределы допускаемых значений основной абсолютной погрешности |
| CH4 | От 0 до 100 % НКПР | ± 5 % НКПР | |
| От 0 до 50 % НКПР | От 0 до 100 % НКПР | ± 5 % НКПР | |
| C2H6 | От 0 до 2 % | ± 0,14 % | |
| От 0 до 50 % НКПР | От 0 до 100 % НКПР | ± 5 % НКПР | |
| C3H8 | От 0 до 2 % | ± 0,2 % | |
| От 0 до 50 % НКПР | От 0 до 100 % НКПР | ± 5 % НКПР | |
| C4H10 | От 0 до 2 % | ± 0,08 % | |
| От 0 до 50 % НКПР | От 0 до 100 % НКПР | ± 5 % НКПР | |
| C5H12 | От 0 до 2 % | ± 0,08 % | |
| От 0 до 50 % НКПР | От 0 до 100 % НКПР | ± 5 % НКПР | |
| C6H14 | От 0 до 1,6 % | ± 0,08 % | |
| От 0 до 50 % НКПР | От 0 до 100 % НКПР | ± 5 % НКПР | |
| C2H2 | От 0 до 50 % НКПР | ± 5 % НКПР | |
| От 0 до 100 % НКПР | ± 8 % НКПР | ||
| C2H4 | От 0 до 6,9 % | ± 0,42 % | |
| От 0 до 50 % НКПР | От 0 до 100 % НКПР | ± 5 % НКПР | |
| CO2 | От 0 до 1000 млн-1 | ± 80 млн-1 | |
| От 0 до 1 % | ± 0,03 % | ||
| От 0 до 2 % | ± 0,06 % | ||
| От 0 до 3 % | ± 0,09 % | ||
| От 0 до 4 % | ± 0,12 % | ||
| От 0 до 5 % | ± 0,15 % | ||
| CH3COCH3 | От 0 до 0,6 % | ± 0,12 % | |
| От 0 до 50 % НКПР | От 0 до 100 % НКПР | ± 5 % НКПР |
| Определяемый компонент | Диапазон измерений, об. доля (% НКПР) | Диапазон показаний | Пределы допускаемых значений основной абсолютной погрешности |
| СзНб | От 0 до 3,4 % | ± 0,34 % | |
| CH3OH | От 0 до 50 % НКПР | От 0 до 100 % НКПР | ± 5 % НКПР |
| C2H5OH | От 0 до 20 % НКПР | От 0 до 100 % НКПР | ± 5 % НКПР |
| СбНб | От 0 до 50 % НКПР | От 0 до 100 % НКПР | ± 5 % НКПР |
| C6H5CH3 | От 0 до 45 % НКПР | От 0 до 100 % НКПР | ± 5 % НКПР |
| H2 | От 0 до 50 % НКПР | От 0 до 100 % НКПР | ± 5 % НКПР |
| Водород в кислороде | От 0 до 2 % | ± 0,2 % | |
| Керосин (по метану) | От 0 до 50 % НКПР | От 0 до 100 % НКПР | ± 5 % НКПР |
| Горючие газы (по метану) | От 0 до 50 % НКПР | От 0 до 100 % НКПР | ± 5 % НКПР |
| Бензин автомобильный (по метану) | От 0 до 50 % НКПР | От 0 до 100 % НКПР | ± 5 % НКПР |
| Летучие органические вещества (по изо-бутилену)^ | От 0 до 200 млн-1 | ± 25 млн-1 | |
| Примечание: Х) | Используется для измерения объемной доли определяемого компонента | ||
вне сферы государственного регулирования
Таблица 3
| Определяемый компонент | Диапазон измерений | Диапазон, в котором нормируются характеристики погрешности | Пределы допускаемых значений основной погрешности | |
| абсолютной | относительной | |||
| Для электрохимических сенсоров | ||||
| СО | От 0 до 200 мг/м3 | От 0 до 20 мг/м3 включ. Св. 20 до 200 мг/м3 | 5 мг/м3 | ± 25 % |
| От 0 до 1500 мг/м3 | От 0 до 200 мг/м3 включ. Св. 200 до 1500 мг/м3 | 50 мг/м3 | ± 25 % | |
| H2S | От 0 до 40 мг/м3 | От 0 до 10 мг/м3 включ. Св. 10 до 40 мг/м3 | 2 мг/м3 | ± 20 % |
| SO2 | От 0 до 20 мг/м3 | От 0 до 10 мг/м3 включ. Св. 10 до 20 мг/м3 | 2 мг/м3 | ± 20 % |
| NH3 | От 0 до 600 мг/м3 | От 0 до 20 мг/м3 включ. Св. 20 до 600 мг/м3 | 5 мг/м3 | ± 25 % |
| От 0 до 2000 мг/м3 | От 0 до 200 мг/м3 включ. Св. 200 до 2000 мг/м3 | 50 мг/м3 | ± 25 % | |
| O2 | От 0 до 10 % | 0,3 % | ||
| От 0 до 25 % | 0,9 % | |||
| NO2 | От 0 до 20 мг/м3 | От 0 до 2 мг/м3 включ. Св. 2 до 20 мг/м3 | 0,5 мг/м3 | ± 25 % |
| NO | От 0 до 100 мг/м3 | От 0 до 15 мг/м3 включ. Св. 15 до 100 мг/м3 | 3 мг/м3 | ± 20 % |
| HF | От 0 до 8 мг/м3 | От 0 до 2 мг/м3 включ. Св. 2 до 8 мг/м3 | ± 0,5 мг/м3 | ± 25 % |
| Определяемый компонент | Диапазон измерений | Диапазон, в котором нормируются характеристики погрешности | Пределы допускаемых значений основной погрешности | |
| абсолютной | относительной | |||
| О3 | От 0 до 1,2 мг/м3 (От 0 до 10 мг/м3 -диапазон показаний) | От 0 до 1,2 мг/м3 | 0,3 мг/м3 | |
| C2H4O | От 0 до 30 мг/м3 | От 0 до 3,2 мг/м3 включ. Св. 3,2 до 30 мг/м3 | ± 0,8 мг/м3 | ± 25 % |
| Cl2 | От 0 до 8 мг/м3 | От 0 до 1 мг/м3 включ. Св. 1 до 8 мг/м3 | ± 0,25 мг/м3 | ± 25 % |
| От 0 до 25 мг/м3 | От 0 до 3 мг/м3 включ. Св. 3 до 25 мг/м3 | ± 0,75 мг/м3 | ± 25 % | |
Дополнительная погрешность от изменения температуры окружающей среды на каждые 10 °С в долях пределов допускаемой основной погрешности, не более
0,3
Время установления показаний Т0 9 (при скорости потока газа не менее
3 ’
1 дм /мин), с, не более:
- для полупроводниковых, инфракрасных и термохимических сенсоров
40
60
4
150х170х105
150х200х105
2,7
- для электрохимических, фотоионизационных и термокондуктометриче-ских сенсоров
Потребляемая мощность, Вт, не более Габаритные размеры, мм, не более:
- датчик GTR 210
- датчик GTR 210 (для измерения O2)
Масса, кг, не более
Условия эксплуатации:
»-» о/"ч
от минус 40 до плюс 55 (IP54) от минус 40 до плюс 60 (IP66) (вне доступности солнечных лучей) не более 90 (без конденсации влаги) 24
- температура окружающей среды, С
- относительная влажность, %
- напряжение питания, В
наносится на корпус газоанализаторов способом наклейки и титульный лист руководства по эксплуатации типографским способом.
Датчик газоаналитический GTR 210.
Комплект ЗИП (по заказу).
Руководство по эксплуатации.
Методика поверки.
осуществляется по документу МП 57932-14 "Инструкция. Датчики газоаналитические GTR 210. Методика поверки", утвержденному ФГУП "ВНИИМС" " 25 " июня 2014 г. и входящему в комплект поставки.
Основные средства поверки:
- государственные стандартные образцы - поверочные газовые смеси (ГСО-ПГС) 10257-2013 (CH4 - воздух), 10256-2013 (CH4 - азот), 10244-2013 (C2H6 - воздух), 10243-2013 (С2Иб - азот), 10263-2013 (C3H8 - воздух), 10262-2013 (C4H10 - азот), 10246-2013 (C4H10 -воздух), 10245-2013 (C4H10 - азот), 10364-2013 (C5H12 - воздух), 10335-2013 (C6H14 - воздух), 10334-2013 (C6H14 - азот), 10386-2013 (C2H2 - воздух), 10379-2013 (C2H2 - азот), 10247-2013 (C2H4 - воздух), 10248-2013 (C2H4 - азот), ГСО 10241-2013, ГСО 3760-87, ГСО 9741-2011, ГСО 3769-87 (CO2 - азот), 10385-2013 (CH3COCH3 - воздух), 10249-2013 (C3H6 - азот), 10337-2013 (CH3OH - воздух), 10338-2013 (C2H5OH - воздух), 10366-2013 (C6H6 - воздух), 10368-2013 (C6H5CH3 - воздух), 3947-87, 3950-87 (H2 - воздух), 4273-88 (H2 - O2), 9128-2008 (i-C4H8 - воздух), 3799-87, 9744-2011 3807-87, 3810-87, 9745-2011 (CO - азот), 9170-2008 (H2S - азот), 10342-2013 (SO2 - азот), 10326-2013 (NH3 - азот), 3724-87, 3729-87 (O2 - азот), 10331-2013 (NO2 - азот), 10323-2013 (NO - азот), 10375-2013 (HF - азот), 10383-2013 (C2H4O
- азот).
- смесь газовая поверочная ЭМ ВНИИМ 06.01.870 (C5H12 - азот), по ТУ 6-16-2956-01;
- генератор газовых смесей ГГС-03-03 ШДЕК.418313.001 ТУ;
- установка "Микрогаз-Ф" по ТУ 4215-004-07518800-02 в комплекте с источниками микропотока по ТУ ИБЯЛ.418319.013-95;
- генератор озона ГС-024 по ТУ 25-7407.040-90.
руководство по эксплуатации датчиков газоаналитических GTR 210
Нормативные и технические документы, устанавливающие требования к датчикам газоаналитическим GTR 210
ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
Техническая документация фирмы-изготовителя "ADOS GmbH", Германия.
- при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта;
- при выполнении работ по обеспечению безопасных условий и охраны труда.
| Зарегистрировано поверок | 181 |
| Поверителей | 22 |
| Актуальность данных | 18.09.2024 |
