Термопреобразователи универсальные ТПУ 0304/М1-СВ, ТПУ 0304/М2-СВ, 57933-14

Назначение

Термопреобразователи универсальные ТПУ 0304/М 1-СВ, ТПУ 0304/М2-СВ (далее по тексту - ТПУ или термопреобразователи) предназначены для измерений и непрерывного преобразования температуры воздуха в унифицированный выходной сигнал постоянного тока 4-20 мА.

Описание

Принцип действия термопреобразователей заключается в преобразовании температуры в электрическое сопротивление и последующем преобразование сигнала от первичного преобразователя в унифицированный сигнал постоянного тока 4-20 мА и в цифровой сигнал температуры, поступающий на индикатор ТПУ 0304/М2-СВ.

Термопреобразователи выпускаются в двух модификациях - ТПУ 0304/М1-СВ, ТПУ 0304/М2-СВ, отличающихся конструктивными особенностями.

Термопреобразователи выполнены в единой конструкции и состоят из первичного преобразователя температуры (1111) и корпуса со встроенным измерительным преобразователем (ИП) и модулем индикации (для ТПУ 0304/М2-СВ).

В качестве первичного преобразователя (ПП) температуры используется термопреобразователь сопротивления (ТС) с НСХ типа Pt100 по ГОСТ 6651-2009.

Составные части термопреобразователей предназначены:

-    ПП - для преобразования температуры в электрическое сопротивление;

-    ИП - для преобразования сигнала, поступающего от ТС, в унифицированный сигнал постоянного тока 4-20 мА;

-    модуль индикации - для индикации текущих значений измеряемой температуры.

В термопреобразователях предусмотрена возможность перенастройки верхних и нижних пределов измерений температуры.

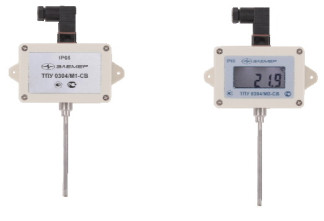

Фотографии общего вида термопреобразователей представлены на рисунках 1 и 2.

1

Основные метрологические характеристики термопреобразователей соответствуют указанным в таблице 1.

Таблица 1

4-20 мА

±0,15

Диапазон унифицированного выходного сигнала:

Пределы дополнительной погрешности, вызванной изменением температуры окружающего воздуха на 10 °С от нормальной 20±5 °С, °C/10 °С:

Диапазон рабочих температур окружающего воздуха, °С: Атмосферное давление, кПа:

Относительная влажность при температуре 35 °С и ниже, %, не более:

Габаритные размеры корпуса ТПУ (длина; ширина; высота), мм, не более:

Длина монтажной части ПП ТПУ, мм:

Диаметр монтажной части ПП ТПУ, мм:

Масса, кг, не более:

Потребляемая мощность, Вт, не более:

Средняя наработка на отказ, ч, не менее:

Средний срок службы, лет, не менее:

от минус 30 до плюс 70 от 84 до 106,7

95

108x33x188

80

4

0,15

0,6 (при напряжении 24 В), 0,8 (при напряжении 36 В) 30000 10.

Знак утверждения типа

Знак утверждения типа наносится на переднюю панель термопреобразователей - термотрансферным способом, а также на руководство по эксплуатации НКГЖ.411611.007РЭ и паспорт НКГЖ.411611.007ПС - типографским способом.

Комплектность ТПУ приведена в таблице 2 Таблица 2

Поверка

осуществляется по документу НКГЖ.411611.007МП «Термопреобразователи универсальные ТПУ 0304/М1-СВ, ТПУ 0304/М2-СВ. Методика поверки», утвержденному ФГУП «ВНИИМС» 28.03.2014 г.

Основные средства поверки:

-    калибратор-измеритель унифицированных сигналов эталонный ИКСУ-260: диапазон измерений силы постоянного электрического тока: 0.25 мА, ПГ: ±(10-4-I+1) мкА;

-    термометр сопротивления платиновый эталонный ПТСВ-3: диапазон измерений от минус 50 до 500 °С, доверительная погрешность при доверительной вероятности 0,95 для диапазона измерений от минус 50 до 150 °С не более: 0,03 °С;

-    термостат жидкостный Т-2 ТУ 4381-153-56835627-04: диапазон измерений: 35.90 °С; нестабильность воспроизведения температуры: ±0,01 °С/30 мин;

-    термостат переливной прецизионный ТПП-1,2 ТУ 4381-151-56835627: диапазон воспроизведения температуры: от минус 60 до 100 °С, нестабильность поддержания температуры: ±0,01 °С для диапазона температур от минус 60 до 35 °С;

±(0,0025+0,00005 t) °С для диапазона температур от 35 до 80 °С;

-    установка для проверки электрической безопасности GPI-745A: диапазон выходных напряжений: 100.5000 В;

-    мегомметр Ф 4102/1-1М (ТУ 25-7534.005-87): диапазон измерений: 0.20000 МОм.

Сведения о методах измерений

содержатся в руководстве по эксплуатации НКГЖ.411611.007РЭ.

Нормативные и технические документы, устанавливающие требования к термопреобразователям универсальным ТПУ 0304/М1-СВ, ТПУ 0304/М2-СВ

ГОСТ 30232-94 Термопреобразователи с унифицированным выходным сигналом. Общие технические требования.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

ТУ 4227-121-13282997-2014 Термопреобразователи универсальные ТПУ 0304/М1-СВ, ТПУ 0304/М2-СВ. Технические условия.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
