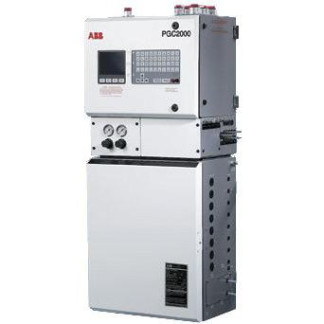

Хроматографы газовые промышленные PGC 2002, 57935-14

Назначение

Хроматографы предназначены для измерений фракционного состава нефти и нефтепродуктов методом хроматографической имитированной дистилляции.

Описание

Принцип действия хроматографов основан на разделении анализируемой пробы на колонке и последующем детектировании компонентов пробы с помощью пламенно - ионизационного детектора (ПИД).

Конструкция приборов позволяет использовать одновременно ПИД и межколоночный детектор (микрокатарометр) для оптимизации распределения компонентов в колонке.

Прибор состоит из аналитического блока и контроллера, смонтированных в одном корпусе. Микропроцессорный контроллер позволяет задавать температуру термостатируемых раздельно дозаторов, детекторов, режим программирования температуры термостата колонок и давления газовых потоков и обрабатывать результаты измерений с регистрацией их на цифровом дисплее и аналоговом регистрирующем устройстве. Предусмотрена передача данных на систему управления.

Аналитический блок представляет собой термостат с размещенными в нем капиллярными колонками, детекторами и дозатором жидких проб.

Хроматографы имеют в изотермическом термостате второй термостат с программированием температуры. Детектор размещен в дополнительном обогреваемом кожухе.

Результатом измерений является полученная на основе предварительной градуировки прибора зависимость объёмной доли (%) отогнанной пробы от температуры кипения. Хроматограф градуируют в координатах температура кипения компонентов - время удерживания в автоматическом или ручном режиме по смесям углеводородов с известным компонентным составом и соответствующим диапазону измерений диапазоном температур кипения.

Лист № 2 Всего листов 4

Программное обеспечение позволяет анализировать фракционный состав бензинов с максимальной температурой кипения 260оС в соответствии со стандартом ASTM D3710 и фракционный состав нефтепродуктов с максимальной температурой кипения до 420оС в соответствии с ASTM D2887.

Хроматографы газовые промышленные PGC 2002 имеют взрывозащищенное исполнение, тип взрывозащиты 2ExpxdeibIIBT3/H2X.

Программное обеспечение

Идентификационные данные по программному обеспечению

Таблица 1

Хроматографы имеют защиту программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную средствами обнаружения и фиксации событий (контрольный журнал) и средствами управления доступом (пароль). Программное обеспечение приборов может быть установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических устройств.

Уровень защиты "С" по МИ 3286-2010 (метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений).

Влияние программного обеспечения хроматографов учтено при нормировании метрологических характеристик.

Технические характеристики

Диапазон измерений (температура кипения углеводородов), оС:    до 420

Предел допускаемых значений среднего квадратического отклонения (повторяемости) температуры отгонки, оС:

для начальной температуры кипения    1,5

для температур, соответствующих (5-93)% отгона    1,1

для конечной температуры кипения    2,2

Пределы допускаемых значений относительного изменения выходного сигнала хроматографа за 120 часов непрерывной работы, %    ± 4

Потребляемая мощность, ВА, не более    1800

Габаритные размеры, мм, не более    500х340х1180

Масса, кг, не более    80

Условия эксплуатации:

-    температура окружающей среды, оС;    от 0 до плюс 50

-    относительная влажность в рабочем диапазоне температур, %    до 95

-    напряжение питания, В    220

Знак утверждения типа

наносится на лицевую панель прибора и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Хроматограф газовый промышленный PGC 2002.

Система подготовки пробы по отдельному заказу.

Руководство по эксплуатации.

Методика поверки.

Поверка

осуществляется по документу МП 57935-14 "Инструкция. Хроматографы газовые промышленные PGC 2002. Методика поверки", разработанному и утвержденному ФГУП «ВНИИМС» 30 апреля 2014 г. и входящему в комплект технической документации.

Основные средства поверки: ГСО №№ 6455-92, 6456-92, 6457-92.

Сведения о методиках (методах) измерений приведены

в соответствующем разделе руководства по эксплуатации на хроматограф.

Нормативные и технические документы, устанавливающие требования к хроматографам газовым промышленным PGC 2002

ГОСТ 26703-93 "Хроматографы аналитические газовые. Общие технические требования и методы испытаний";

ASTM D2887 "Standard Test Method for boiling range distribution of petroleum fractions by gas chromatograph";

ASTM D3710 "Standard Test Method for boiling range distribution of gasoline and gasoline fractions by gas chromatograph";

техническая документация изготовителя "ABB Inc.", США.

Рекомендации к применению

- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
