| Номер в госреестре | 57936-14 |
| Наименование СИ | Резервуары горизонтальные стальные одностенные и двустенные |
| Обозначение типа СИ | РГО и РГД |
| Изготовитель | ООО "ОРМЗ-АЗС", г.Протвино |
| Год регистрации | 2014 |
| Срок свидетельства | 22.07.2019 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
Резервуары горизонтальные стальные одностенные РГО и двустенные РГД предназначены для измерений объема, хранения и отпуска светлых нефтепродуктов, воды и других жидкостей.
Резервуары горизонтальные стальные одностенные РГО и двустенные РГД представляют собой горизонтальные цилиндрические сварные стальные одностенные и двустенные сосуды, имеющие от одной до трех секций. Каждая секция может использоваться для хранения различных видов продуктов. Конструкция резервуаров горизонтальных стальных одностенных РГО и двустенных РГД предусматривает конические и плоские днища, а также наземную и подземную установку.
Наличие межстенного пространства в двустенных резервуарах, заполненного контрольной (индикаторной) жидкостью, служит для контроля герметичности.
Резервуары горизонтальные стальные одностенные РГО и двустенные РГД изготавливают следующих типов, приведенных в таблицах 1, 2.

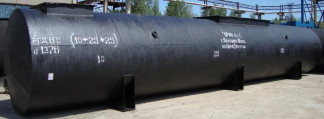

Внешний вид резервуаров горизонтальных стальных одностенных РГО и двустенных РГД представлен на рисунке 1.
Метрологические и технические характеристики приведены в таблицах 1, 2.
Таблица 1 - Метрологические и технические характеристики резервуаров горизонтальных стальных одностенных РГО
| Наименование параметра | Тип резервуара | |||||||||||||
| РГО- 3 | РГО- 5 | РГО- 10 | РГО- 15 | РГО- 16 | РГО- 20 | РГО- 25 | РГО- 30 | РГО- 35 | РГО- 40 | РГО- 50 | РГО- 60 | РГО- 75 | РГО- 100 | |
| Значение параметра | ||||||||||||||
| Номинальная вместимость, м3 | 3 | 5 | 10 | 15 | 16 | 20 | 25 | 30 | 35 | 40 | 50 | 60 | 75 | 100 |
| Пределы допускаемой относительной погрешности определения вместимости, %, не более: - при измерениях объема дозы жидкости с погрешностью ±0,1 % - при измерениях объема дозы жидкости с погрешностью ±0,15 % | ±0,20 ±0,25 | |||||||||||||
| Количество секций | 1 | |||||||||||||
| Габаритные размеры, не более: - диаметр, мм - длина, мм - высота (с трубопроводами), мм | 2000 1400 2450 | 2000 2100 2450 | 2800 3900 2450 | 2800 5600 2800 | 2800 5950 2800 | 2800 7350 2800 | 2800 9100 2800 | 2800 7950 3300 | 2800 8200 3300 | 2800 9500 3300 | 2800 11500 3300 | 2800 14000 3300 | 3300 14000 3800 | 3300 13000 3800 |
| Масса резервуара, кг, не более | 1200 | 1400 | 2000 | 2650 | 2750 | 3250 | 3900 | 4050 | 4100 | 4600 | 5400 | 7150 | 8150 | 9750 |
| Рабочее давление, МПа, не более | 0,07 | |||||||||||||
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при плюс 20 °С, %, не более | от минус 40 до плюс 40 90 % | |||||||||||||
| Наименование параметра | Тип резервуара | ||||||||||||||
| РГД- 20 | РГД- 20 | ргд- 25 | ргд- 25 | ргд- 30- | ргд- 30 | ргд- 40 | РГД-40 | РГД-40 | РГД- 50 | ргд- 50 | РГД- 50 | РГД- 60 | ргд- 60 | ргд- 60 | |
| Значение параметра | |||||||||||||||
| Номинальная вместимость, м3 | 20 | 20 | 25 | 25 | 30 | 30 | 40 | 40 | 40 | 50 | 50 | 50 | 60 | 60 | 60 |
| Пределы допускаемой относительной погрешности определения вместимости, %, не более: - при измерениях объема дозы жидкости с погрешностью ±0,1 % - при измерениях объема дозы жидкости с погрешностью ±0,15 % | ±0,20 ±0,25 | ||||||||||||||
| Количество секций | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 |
| Объем секций 1, м3 | 20 | 10/10 15/5 | 25 | 15/10 12,5/12,5 | 30 | 20/10 15/15 | 40 | 20/20 10/30 25/15 | 15/10/15 20/10/10 15/10/15 | 50 | 35/15 25/25 30/20 | 15/20/15 20/20/10 25/15/10 | 60 | 45/15 40/20 30/30 35/25 | 15/20/25 20/10/30 15/30/15 20/20/20 |
| Габаритные размеры, не более: - диаметр, мм - длина, мм - высота (с трубопроводами), мм | 2850 7500 2800 | 2850 7550 2800 | 2850 9250 2800 | 2850 9300 2800 | 2850 8050 3350 | 2850 8100 3350 | 2850 9600 3350 | 2850 10000 3350 | 2850 10000 3350 | 2850 12000 3350 | 2850 12200 3350 | 2850 12500 3350 | 2850 14000 3350 | 2850 14200 3350 | 2850 14200 3350 |
| Масса резервуара, кг, не более | 5700 | 6350 | 6750 | 7400 | 7050 | 7650 | 8000 | 8800 | 9800 | 9500 | 10300 | 11450 | 12800 | 13700 | 14700 |
| Объём межстенного пространства, не более, м3 | 1,12 | 1,38 | 1,26 | 1,53 | 1,52 | 1,92 | 1,75 | 2,14 | 2,55 | 1,98 | 2,37 | 2,78 | 2,21 | 2,61 | 3,01 |
| Рабочее давление, МПа, не более - внутренний полости - межстенного пространства | 0,07 0,04 | ||||||||||||||
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при плюс 20 °С, %, не более | от минус 40 до плюс 40 90 % | ||||||||||||||
| Примечания - в зависимости от исполнения | |||||||||||||||
| Наименование параметра | Тип резервуара | |||
| РГД-75 | РГД-75 | РГД-75 | РГД-100 | |
| Значение параметра | ||||
| Номинальная вместимость, м3 | 75 | 75 | 75 | 100 |
| Пределы допускаемой относительной погрешности определения вместимости, %, не более: - при измерениях объема дозы жидкости с погрешностью ±0,1 % - при измерениях объема дозы жидкости с погрешностью ±0,15 % | ±0,20 ±0,25 | |||
| Количество секций | 1 | 2 | 3 | 1 |
| Объем секций 1, м3 | 75 | 37,5/ 37,5 30/40 | 10/40/25 15/40/20 15/35/25 | 100 |
| Габаритные размеры, не более: - диаметр, мм - длина, мм - высота (с трубопроводами), мм | 3300 14000 3800 | 3300 14200 3800 | 3300 14200 3800 | 3300 14200 3800 |
| Масса резервуара, кг, не более | 18000 | 18000 | 18000 | 20000 |
| Объём межстенного пространства, не более, м3 | 3,8 | 3,8 | 4,0 | 5,6 |
| Рабочее давление, МПа, не более - внутренний полости - межстенного пространства | 0,07 0,04 | |||
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при плюс 20 °С, %, не более | от минус 40 до плюс 40 90 % | |||
| Примечания - в зависимости от исполнения | ||||
наносится на маркировочную табличку методом шелкографии или гравировки и титульный лист паспорта типографским способом.
комплектность поставки приведена в таблице 7.
Таблица 3 - Комплектность
| Резервуары горизонтальные стальные одностенные РГО и двустенные РГД | 1 шт. |
| Паспорт | 1 шт. |
осуществляется по ГОСТ Р 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- комплекс для градуировки резервуаров «Зонд», пределы допускаемой относительной погрешности измерений объема ±0,15 %, пределы допускаемой абсолютной погрешности измерений уровня ±1 мм;
- рулетки измерительные 2-го класса точности с верхними пределами измерений 5, 10, 20, 30 м по ГОСТ 7502-98.
Лист № 5 Всего листов 5
Нормативные и технические документы, устанавливающие требования к резервуарам горизонтальным стальным одностенным РГО и двустенным РГД
ТУ 3615-001-53916874-2007 «Резервуары горизонтальные стальные одностенные РГО и двустенные РГД. Технические условия»
Осуществление торговли и товарообменных операций.
| Зарегистрировано поверок | 69 |
| Поверителей | 10 |
