Государственный реестр средств измерений

Преобразователь напряжения LEM CV 3-2000, 57939-14

Преобразователь напряжения LEM CV 3-2000 (далее - преобразователь) предназначен для преобразования напряжения постоянного и переменного тока в унифицированный сигнал напряжения постоянного тока с гальваническим разделением входных и выходных цепей.
Документы
Карточка СИ
Номер в госреестре 57939-14
Наименование СИ Преобразователь напряжения
Обозначение типа СИ LEM CV 3-2000
Изготовитель "LEM Switzerland SA", Швейцария
Год регистрации 2014
МПИ (интервал между поверками) 2 года
Описание типа скачать

Назначение

Преобразователь напряжения LEM CV 3-2000 (далее - преобразователь) предназначен для преобразования напряжения постоянного и переменного тока в унифицированный сигнал напряжения постоянного тока с гальваническим разделением входных и выходных цепей.

Описание

Преобразователь напряжения LEM CV 3-2000 относится к классу масштабных измерительных преобразователей электрических величин и представляет собой устройство, которое воспринимает входные аналоговые сигналы напряжения постоянного и переменного тока, преобразовывает их и генерирует соответствующий им выходной унифицированный сигнал напряжения постоянного тока (0 - 10) В, пригодный для использования в микропроцессорных системах сбора и обработки информации, управления объектами регулирования и управления технологическими процессами.

Преобразователь является датчиком компенсационного типа, с встроенным первичным резистором и экраном между входной и выходной цепью, принцип работы которого основан на уравновешивании магнитных полей входной и выходной цепей.

Ток, ограниченный первичным резистором, включенным последовательно с входной цепью, пропускается через первичную обмотку, намотанную на магнитопроводе. Магнитное поле, создаваемое первичным током, компенсируется таким же полем, создаваемым током во вторичной обмотке. Вторичный (компенсирующий) ток генерируется с помощью датчика Холла и электроники преобразователя (операционный усилитель, транзисторы). Этот ток является пропорциональной копией первичного напряжения.

Основные узлы преобразователя: первичный резистор, магнитопровод, обмотки, датчик Холла, усилитель, источник питания.

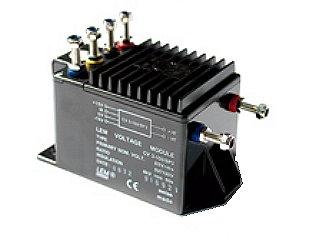

Конструктивно преобразователь выполнен в корпусе из негорючего пластика, предназначенного для панельного монтажа. Для подключения к измерительной цепи и источнику питания в преобразователе применяются шпильки с метрической резьбой с самоконтрящимися гайками М5. На боковой панели нанесены схема подключения и технические данные преобразователя.

В основании преобразователя имеются отверстия для крепления его на месте установки.

Рекомендуемое положение корпуса преобразователей в пространстве - горизонтальное.

Для предотвращения несанкционированного доступа корпус пломбируются специальными наклейками, при повреждении которых остается несмываемый след.

Технические характеристики

Таблица 1 - Метрологические и технические характеристики

Характеристика

Значение

Входной сигнал

напряжение переменного тока; напряжение постоянного тока

Номинальное входное напряжение ином, В

14001)

Диапазон преобразования входного напряжения, В

0 - 2000

Диапазон выходного напряжения постоянного тока, В

0 - 10

Коэффициент преобразования входного сигнала, В/В

200

Частота входного напряжения переменного тока, Гц

50

Пределы допускаемой основной приведенной погрешности преобразования2^ %

± 0,2

Пределы допускаемой приведенной погрешности преобразования2) в диапазоне рабочих температур, %

± 0,6

Напряжение питания постоянного тока, В

15

Сопротивление нагрузки, кОм, не менее

1

Емкость нагрузки, нФ, не более

5

Испытательное напряжение переменного тока частотой 50 Гц в течение 1 мин для проверки электрической прочности изоляции, кВ

6

Габаритные размеры, мм, (длинахширинахвысота)

113x64x78

Масса, кг

0,56

Нормальные условия применения: температура окружающего воздуха, °С относительная влажность воздуха, %

25 ± 5 до 80

Рабочие условия применения: температура окружающего воздуха, °С относительная влажность воздуха, %

от минус 40 до плюс 85 до 90

Примечание: ^ - для напряжения переменного тока это среднеквадратическое значение;

2) - за нормирующее значение принимается номинальное входное напряжение.

Знак утверждения типа

Знак утверждения типа наносится методом наклейки на корпус прибора и типографским способом на титульный лист паспорта.

Комплектность

Преобразователь напряжения LEM CV 3-2000    1 шт. (Зав. № UA222/223/224).

Паспорт    1 экз.

Поверка

осуществляется по документу МП 57939-14 «Преобразователи напряжения LEM CV 3-2000. Методика поверки», утвержденному ФГУП «ВНИИМС» в январе 2014 г.

Средства поверки: калибратор многофункциональный 3010 (Госреестр № 34284-07) с опцией EA3024; мультиметр цифровой 2002 (Госреестр № 25787-08); трансформатор напряжения измерительный лабораторный НЛЛ-15-2 (Госреестр № 5811-06); делитель ДН-400 из комплекта установки У400 (Госреестр № 11256-90).

Сведения о методах измерений

Сведения отсутствуют.

Нормативные и технические документы, устанавливающие требования к преобразователю напряжения LEM CV 3-2000

1.    ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

2.    ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.

3.    ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.

4.    ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений

2    9

переменного электрического напряжения до 1000 В в диапазоне частот от 1-10" -240 Гц.

5.    Техническая документация фирмы «LEM International SA», Швейцария.

Рекомендации к применению

-«при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».

Зарегистрировано поверок 8
Поверителей 2
Актуальность данных 07.12.2024
