| Номер в госреестре | 57940-14 |
| Наименование СИ | Источники питания |
| Обозначение типа СИ | B2961A, B2962A |
| Изготовитель | Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия; Фирма "Agilent Technologies", Малайзия |
| Год регистрации | 2014 |
| Срок свидетельства | 22.07.2019 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Источники питания B2961A, B2962A (далее - источники) предназначены для:
- воспроизведения напряжения и силы постоянного тока;
- воспроизведения периодических сигналов наиболее распространенных форм;
- воспроизведения сигналов произвольной формы.
Источники питания B2961A, B2962A представляют собой комбинацию 6,5 разрядного источника питания постоянного тока с низким уровнем собственных шумов и генератора сигналов произвольной формы.
Выходные сигналы источника питания постоянного тока формируются из напряжения сети питания. При этом напряжение сети выпрямляется и фильтруется. Регулировка выходных напряжения и силы тока осуществляется независимо.
Принцип действия генератора сигналов произвольной формы основан на прямом цифровом синтезе. Генератор формирует синусоидальные, прямоугольные, пилообразные, треугольные, трапецеидальные, экспоненциальные, импульсные сигналы и сигналы произвольной формы. Приборы позволяют воспроизвести любой сигнал, описанный и занесенный в память. Также генераторы обеспечивают свиппирование сигнала по линейному и логарифмическому законам в разных направлениях.
Параметры выходных сигналов источников измеряются с помощью 4,5 разрядного цифрового вольтметра и отображаются на многофункциональном графическом ЖК-дисплее, имеющем основную и вспомогательную цифровые шкалы, индикаторы режимов измерения, индикаторы единиц измерения и предупреждающие индикаторы.
Для улучшения выходных характеристик опционально источники могут комплектоваться двумя видами фильтров нижних частот: N1294A-021 и N1294A-022, отличающихся уровнем собственных шумов и рабочими напряжением и током.
Источники имеют функцию программного изменения выходного сопротивления для эмуляции широкого круга электрических устройств: аккумуляторных батарей питания, фотогальванических элементов, сенсоров, датчиков, преобразователей и т.д.
Источники выпускаются в 2 модификациях: B2961A, B2962A, отличающихся между собой числом выходных каналов. У модификации B2961A - один, у модификации B2962A - два выходных канала.

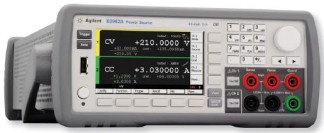

Конструктивно источники выполнены в виде моноблока для настольного размещения и снабжены ручкой для переноски.
На передней панели источников расположены: кнопка включения/выключения источника; светодиодный индикатор работы «включен/выключен»; разъем USB; жидкокристаллический дисплей; функциональный кнопки; вращающийся регулятор для управления выходными сигналами; блок буквенно-цифровых клавиш; выходные гнезда.
На задней панели источников расположены: выходные гнезда 2 канала (для B2962A); разъемы интерфейсов GPIB, USB, LAN, I/O; разъем сети питания; вентилятор обдува.
Для предотвращения несанкционированного доступа к внутренним частям приборов один из винтов крепления корпуса пломбируется.
Программное обеспечение (ПО) источников (микропрограмма) встроено в защищенную от записи память микропроцессора, что исключает возможность несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений. ПО является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния ПО.
Таблица 1 - Характеристики программного обеспечения (ПО)
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | B2960A Series Firmware |
| Номер версии (идентификационный номер ПО) | Не ниже 1.0.1339.6715 |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные (если имеются) | - |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Основные технические характеристики источников питания B2961A, B2962A
| Характеристика | Значение для модификации | ||
| B2961A/B2962A | B2961A/B2962A с фильтром N1294A-021 | B2961A/B2962A с фильтром N1294A-022 | |
| Количество каналов | 1 или 2 | ||
| Максимальное выходное значение напряжения постоянного тока или произвольной формы | ± 210 В | ± 42 В | ± 210 В |
| Максимальное выходное значение постоянного тока или тока произвольной формы | ± 3,03 А | ± 105 мА | ± 3,03 А |
| Максимальное выходное значение напряжения в импульсном режиме работы | ± 200 | ± 42 | ± 200 |
| Максимальное выходное значение тока в импульсном режиме работы | ± 10,5 А | ± 105 мА | ± 3,03 А |
| Максимальная выходная мощность, Вт | 31,8 Вт | 4,4 Вт | 31,8 Вт |
| Характеристика | Значение для модификации | ||
| B2961A/B2962A | B2961A/B2962A с фильтром N1294A-021 | B2961A/B2962A с фильтром N1294A-022 | |
| Шумы в диапазоне частот напряжения/тока, не более: от 0,1 до 10 Гц от 10 Гц до 20 МГц | 5 мкВ/1 пА^ 3 мВ2) | 5 мкВ/1 пА1) 1 нВ2)^ при 10 кГц | 5 мкВ/1 пА^ 350 мкВ2) |
| Диапазон измерения напряжения | От 200 мВ до 200 В | От 200 мВ до 200 В | От 200 мВ до 200 В |
| Диапазон измерения силы тока | От 10 нА до 10 А | От 10 мкА до 100 мА | От 10 мкА до 3 А |
Примечание: - амплитудное значение;
2) - среднеквадратическое значение; F - частота, Г ц
Таблица 3 - Основные метрологические характеристики источников питания B2961A, B2962A в режиме воспроизведения напряжения постоянного тока_
| Предел воспроизведения | Разрешение | Пределы допускаемой абсолютной погрешности воспроизведения |
| ± 200 мВ | 100 нВ | ± (0,00015U + 225 мкВ) |
| ± 2 В | 1 мкВ | ± (0,0002U + 350 мкВ) |
| ± 20 В | 10 мкВ | ± (0,00015U + 5 мВ) |
| ± 200 В | 100 мкВ | ± (0,00015U + 50 мВ) |
Примечание: U - воспроизводимое значение напряжения, В.
Таблица 4 - Основные метрологические характеристики источников питания B2961A, B2962A в режиме воспроизведения силы постоянного тока_
| Предел | Разрешение | Пределы допускаемой абсолютной |
| воспроизведения | погрешности воспроизведения | |
| ± 10 нА | 10 фА | ± (0,001I + 50 пА) |
| ± 100 нА | 100 фА | ± (0,0006I + 100 пА) |
| ± 1 мкА | 1 пА | ± (0,00025I + 500 пА) |
| ± 10 мкА | 10 пА | ± (0,00025I + 1,5 нА) |
| ± 100 мкА | 100 пА | ± (0,0002I + 25 нА) |
| ± 1 мА | 1 нА | ± (0,0002I + 200 нА) |
| ± 10 мА | 10 нА | ± (0,0002I + 2,5 мкА) |
| ± 100 мА | 100 нА | ± (0,0002I + 20 мкА) |
| ± 1 А | 1 мкА | ± (0,0003I + 1,5 мА) |
| ± 1,5 А | 1 мкА | ± (0,0005I + 3,5 мА) |
| ± 3 А | 10 мкА | ± (0,004I + 7 мА) |
| ± 10 А1) | 10 мкА | ± (0,004I + 25 мА) |
Примечание: I - воспроизводимое значение тока, А;
1) - только в импульсном режиме.
Таблица 5 - Основные метрологические характеристики источников питания B2961A, B2962A в режиме измерения напряжения_
| Предел измерения | Разрешение | Пределы допускаемой абсолютной погрешности измерения |
| ± 200 мВ | 10 мкВ | ± (0,00015U + 225 мкВ) |
| Предел измерения | Разрешение | Пределы допускаемой абсолютной погрешности измерения |
| ± 2 В | 100 мкВ | ± (0,0002U + 350 мкВ) |
| ± 20 В | 1 мВ | ± (0,00015U + 5 мВ) |
| ± 200 В | 10 мВ | ± (0,00015U + 50 мВ) |
Примечание: U - измеряемое значение напряжения, В.
Таблица 6 - Основные метрологические характеристики источников питания B2961A, B2962A в режиме измерения силы тока_
| Предел измерения | Разрешение | Пределы допускаемой абсолютной погрешности измерения |
| ± 10 нА | 1 пА | ± (0,0011 + 50 пА) |
| ± 100 нА | 10 пА | ± (0,00061 + 100 пА) |
| ± 1 мкА | 100 пА | ± (0,000251 + 500 пА) |
| ± 10 мкА | 1 нА | ± (0,000251 + 1,5 нА) |
| ± 100 мкА | 10 нА | ± (0,00021 + 25 нА) |
| ± 1 мА | 100 нА | ± (0,00021 + 200 нА) |
| ± 10 мА | 1 мкА | ± (0,00021 + 2,5 мкА) |
| ± 100 мА | 10 мкА | ± (0,00021 + 20 мкА) |
| ± 1 А | 100 мкА | ± (0,00031 + 1,5 мА) |
| ± 1,5 А | 100 мкА | ± (0,00051 + 3,5 мА) |
| ± 3 А | 1 мА | ± (0,0041 + 7 мА) |
| ± 10 А1) | 1 мА | ± (0,0041 + 25 мА) |
Примечание: I - измеряемое значение тока, А;
1) - только в импульсном режиме.
| Таблица 7 - Технические характеристики источников питания | B2961A, B2962A |
| Характеристика | Значение |
| Температурный коэффициент при воспроизведении/измерении напряжения и силы тока | 0,1/°С |
| Напряжение питания | От 90 до 264 В; от 47 до 63 Гц |
| Г абаритные размеры (длинахширинахвысота), мм | 480x260x180 |
| Масса, кг - источник B2961A - источник B2962A | 5 6,4 |
| Нормальные условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % | 23 ± 5 до 80 |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от 0 до + 50 до 80 |
Знак утверждения типа наносится методом трафаретной печати на лицевую панель прибора и типографским способом на титульный лист руководства по эксплуатации.
Таблица 8 - Комплектность
| Наименование | Количество |
| Источник питания | 1 шт. |
| Кабель питания | 1 шт. |
| Кабель USB | 1 шт. |
| Компакт диск с ПО | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки | 1 экз. |
Опции:
N1294A-021 - Фильтр нижних частот.
N1294A-022 - Фильтр нижних частот.
осуществляется по документу МП 57940-14 «Источники питания B2961A, B2962A. Методика поверки», утвержденному ФГУП «ВНИИМС» в июне 2014 г.
Средства поверки: мультиметр 3458А (Госреестр № 25900-03); катушка электрического сопротивления Р310 (Госреестр № 1162-58).
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к источникам питания B2961A, B2962A
1. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.
2. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
3. ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 30 А.
4. ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
5. Техническая документация фирмы-изготовителя.
- «выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
