Системы измерений длительности соединений СИДС РТУ, 57941-14

Назначение

Система измерений длительности соединений СИДС РТУ (далее СИДС) предназначена для определения длительности телефонных соединений с целью получения исходных данных для расчета их стоимости.

Описание

СИДС входит в состав комплекса оборудования «РТУ», версия ПО - 1, производства ООО «ЛНТ», Россия.

СИДС РТУ представляет собой функциональную систему измерения длительности телефонных соединений абонентов комплекса оборудования «РТУ».

СИДС не имеет выделенных блоков, плат или самостоятельных программ, а использует возможности и функции аппаратуры и программного обеспечения оборудования.

Основные функции СИДС

■    измерение и учет длительности соединений;

■    сбор подробной учетной информации;

■    статистическая обработка данных о состоявшихся разговорах;

■    сортировка первичной учетной информации;

■    архивация учетных данных;

■    передача учетной информации на внешний носитель (диски), а также в автоматизированные системы расчетов с абонентами (АСР).

Учетная информация содержит сведения:

■    об источнике и о приемнике вызова;

■    дате и времени начала разговора, окончания разговора;

■    продолжительности разговора.

Комплекс оборудования РТУ состоит из:

■    аппаратных средств,

■    системного программного обеспечения,

■    прикладного программного обеспечения.

Аппаратные средства состоят из двух серверов, работающих в режиме горячего резервирования.

Системное программное обеспечение состоит из операционной системы с открытым исходным кодом Debian, с набором утилит, необходимых для нормального функционирование программного комплекса.

Прикладное программное обеспечение включает в себя набор приложений программного комплекса РТУ, который обеспечивает установление, контроль и регистрацию вызовов, управление дополнительными видами услуг (ДВО), маршрутизацию вызовов и совместную работу различных систем сигнализации.

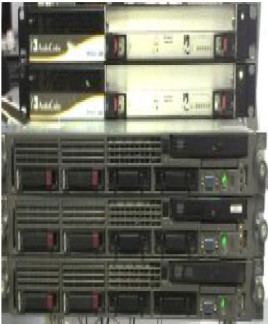

Конструктивно РТУ выполнена по модульному принципу: плата - кассета (рисунок 1), размещаемые в шкафу, двери которого блокируются от несанкционированного доступа. Доступ к кассетным модулям возможен только после вскрытия защитной двери статива (рисунок 2).

Корпус статива имеет механическую защиту, которая исключает возможность внешнего преднамеренного или непреднамеренного вмешательства. При включении оборудования осуществляется идентификация и проверка состояния аппаратных средств. На рис. 2 изображено оборудование в стойке с закрытой дверью и замком от несанкционированного доступа.

Программное обеспечение

Программное обеспечение (ПО) встроенное, версия 1, управляет функционированием оборудования.

Изготовителем предоставлены следующие идентификационные данные ПО СИДС, смотри таблицу:

По уровню защиты от непреднамеренных и преднамеренных изменений ПО СИ относится к группе "С" согласно МИ 3286-2010.

ПО оборудования и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений, обусловленных действиями пользователя:

■    ПО защищено от несанкционированной модификации уникальным форматом сохраняемых файлов и средствами подсчета контрольной суммы исполняемого кода;

■    данные измерений в устройстве не хранятся, защиту от несанкционированной модификации данных измерений осуществляет внешний сервер или АСР;

■    не существует доступных пользователю команд для инициирования функции или изменения данных;

■    интерфейс пользователя не позволяет вносить изменения в ПО и в измеренные

данные.

Технические характеристики

■    пределы допускаемой абсолютной погрешности измерения длительности за один час телефонного соединения ± 1 с;

■    вероятность неправильного тарифицирования телефонного соединения, не более

0,0001.

Знак утверждения типа

Знак утверждения типа наносится коммутации, в состав которой входит СИДС ,

на эксплуатационную документацию системы типографским способом.

-1 комплект;

на оборудование    -1 комплект;

-1 экземпляр.

Комплектность

■    СИДС РТУ

■    Эксплуатационная документация

■    Методика поверки.

Поверка

Проводится в соответствии с документом МП 57941-14 “Системы измерений длительности соединений СИДС РТУ. Методика поверки”, утвержденным ФГУП ЦНИИС в 10.06.2014 г.

Основные средства поверки: формирователь телефонных соединений «Призма-М»:(1 - 3600)с,

А = ±0,25 с, (3601 - 10800) с, А = ±0,5 с

Сведения о методах измерений

Система измерений длительности соединений СИДС РТУ версия ПО 1. Руководство по эксплуатации 643.25619083.5015205-01 90 01

Нормативные документы, устанавливающие требования к системам измерений длительности соединений СИДС РТУ

■    ГОСТ 8.129-99 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.

Рекомендации к применению

Учет объема оказанных услуг электросвязи операторами связи.
