Регистраторы технологические КС-1Е, КС-2Е, 57945-14

Назначение

Регистраторы технологические KC-1E, КС-2Е (далее по тексту - KC-1E, КС-2Е или приборы) предназначены для измерения, регистрации, контроля и регулирования температуры (при использовании в качестве первичных преобразователей термопреобразователей сопротивления с номинальной статической характеристикой преобразования (НСХ) по ГОСТ 6651-2009 или преобразователей термоэлектрических с НСХ по ГОСТ Р 8.585-2001), а также других неэлектрических величин, преобразованных в электрические сигналы силы и напряжения постоянного тока (по ГОСТ 26.011-80) или активное сопротивление.

Описание

Принцип действия KC-1E, КС-2Е основан на измерении и аналого-цифровом преобразовании параметров измеряемых электрических сигналов и передачу их в микропроцессорный модуль, который обеспечивает управление всеми схемами прибора и осуществляет связь с персональным компьютером через последовательный интерфейс. На цветном мониторе KC-1E, КС-2Е и на экране монитора компьютера отображаются результаты измерений в цифровом и графическом видах, а также сведения о режиме работы KC-1E, КС-2Е. В зависимости от значения измеренного сигнала прибор может осуществлять регулирование значения физической величины за счет управления различными исполнительными устройствами.

KC-1E, КС-2Е являются микропроцессорными, аналого-цифровыми показывающими и регистрирующими измерительными приборами, которые конфигурируются по типу входного сигнала, диапазонам измеряемой величины и типу шкалы с помощью клавиатуры, по последовательному интерфейсу RS-485 или с USB Flash card (далее - USB-карта) с сохранением параметров конфигурации при отключении KC-1E, КС-2Е от сети питания.

KC-1E, КС-2Е могут иметь один или три канала измерения и записи различных физических величин. Одноканальные KC-1E, КС-2Е оснащены одним аналоговым входом (АЦП) измерения и записи различных физических величин, одним каналом токового выхода (ПВИ) и четырьмя реле сигнализации. Трехканальные KC-1E, КС-2Е оснащены соответственно тремя аналоговыми входами (АЦП), тремя каналами токовых выходов (ПВИ) и двенадцатью реле сигнализации. Все каналы ввода-вывода имеют гальваническую развязку относительно корпуса и между собой.

Измерительные каналы KC-1E, КС-2Е предназначены для работы с унифицированными входными электрическими сигналами в виде постоянного тока 0...5, 0...20 или 4...20 мА, с термопреобразователями сопротивления (ТС) и преобразователями термоэлектрическими (ТП), а также для измерения напряжения постоянного тока до 0.100 мВ,

0.75 мВ и 0.10 В (диапазон 0.10 В реализуется только при наличии внешних делителей) и сопротивления постоянного тока до 320 Ом.

Приборы выпускаются в двух основных модификациях: КС-1Е и КС-2Е, различающихся по конструктивному исполнению. Модификации КС-1Е, КС-2Е имеют исполнения: общепромышленное (КС-1Е, КС-2Е), повышенной надежности для эксплуатации на объектах АС и ОЯТЦ (КС-1ЕА, КС-2ЕА), взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь» (КС-1ЕЕх, КС-2ЕЕх).

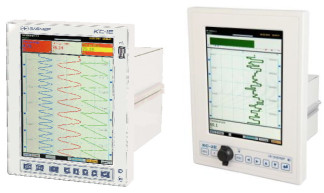

Фотографии общего вида регистраторов технологических представлены на рисунках 1 и

Рис.1 КС-1Е    Рис.2 КС-2Е

Программное обеспечение

В КС-1Е, КС-2Е предусмотрено внутреннее и внешнее программное обеспечение (ПО).

Внутреннее ПО состоит только из встроенной в КС-1Е, КС-2Е метрологически значимой части ПО. Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.

Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «А» по МИ 3286-2010. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.

Внешнее ПО, предназначенное для взаимодействия КС-1 Е, КС-2Е с компьютером, не оказывает влияния на метрологические характеристики КС-1Е, КС-2Е. Внешнее ПО служит для конфигурирования и получения данных измерений в процессе эксплуатации КС-1Е, КС-2Е. Конфигурирование включает разрешение программирования уставок, установку типа первичного преобразователя, установку нижнего и верхнего пределов диапазона преобразования входного и выходного унифицированного сигнала, возможность установки функции извлечения квадратного корня, установку количества измерений для усреднения, задание сетевого адреса и установку пароля. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии КС-1Е, КС-2Е и возникающих в процессе его работы ошибках и способах их устранения.

Идентификационные данные программного обеспечения приведены в таблице 1:

Таблица 1

Основные метрологические характеристики с учетом конфигураций КС-1Е, КС-2Е соответствуют указанным в таблице 2.

Таблица 2 - Основные метрологические характеристики КС-1Е, КС-2Е

Пределы допускаемой дополнительной погрешности KC-1E, КС-2Е для конфигурации с ТП, вызванной изменением температуры их свободных концов:    ±1 °С

Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха на 10 °С от нормальной плюс 20±5 °С, %: ±0,5у Потребляемая мощность, В-А, не более:    35

Пределы допускаемой основной погрешности срабатывания сигнализации, %:    ±у

Пределы допускаемой основной погрешности ПВИ:    ±(k| у0|+0,2) %,

где: уо - предел основной приведенной погрешности из таблицы 2;

k - коэффициент, равный отношению диапазона измерений к диапазону преобразования ПВИ, при сопротивлении нагрузки Rjj = 2 кОм для выхода 0-5 мА и Rн = 0,4 кОм для выходов 0-20 мА, 4-20 мА.

Питание KC-1E, КС-2Е осуществляется:

-    от сети переменного тока с частотой, Гц:    50±1 и напряжением, В: от 130 до 249 при номинальном напряжении, В: 220;

-    от резервного источника питания, В:    220

Средняя наработка на отказ

(в зависимости от исполнения приборов), ч, не менее: Средний срок службы

30000(60000) 10 (15)

(в зависимости от исполнения приборов), лет, не менее: Рабочие условия эксплуатации:

- диапазон рабочих температур окружающего воздуха (в зависимости от исполнения приборов),°С:

от 0 до плюс 50, от минус 10 до плюс 50;

84.106,7; 95

-    атмосферное давление, кПа

-    относительная влажность при температуре 30 °С и ниже, %, не более Маркировка взрывозащиты [Ех1а]ПС.

Знак утверждения типа

Знак утверждения типа наносится на переднюю панель приборов термотрансферным способом, а также на руководство по эксплуатации НКГЖ.411124.008РЭ и паспорта НКГЖ.411124.008ПС, НКГЖ.411124.008-01ПС - типографским способом.

Комплектность

Комплектность КС-1Е, КС-2Е приведена в таблице 4.

Таблица 4 - Комплектность

Поверка

осуществляется по документу НКГЖ.411124.008МП «Регистраторы технологические KC-1E, КС-2Е». Методика поверки», утвержденному ФГУП «ВНИИМС» 27.05.2014 г.

Основные средства поверки:

- калибратор-измеритель унифицированных сигналов прецизионный «ЭЛЕМЕР-ИКСУ-2012»: диапазон воспроизведения сигналов ТС: минус 200...600 °С, ПГ: ±(0,03...0,08) °С; диапазон воспроизведения температуры ТП: минус 210.2500 °С, ПГ: ±(0,3...2,5) °С; диапазон воспроизведения и измерений силы постоянного тока: 0.25 мА, ПГ: ±(10-4I+1) мкА; диапазон воспроизведения и измерений напряжения: минус 10.100 мВ, ПГ: ±(710-5- |U| +3) мкВ; диапазон воспроизведения напряжения: 0.12 В, ПГ: ±3 мВ; диапазон измерений напряжения: 0.120 В, ПГ: ±(12,5 10-5• | U | +5) мВ.

Сведения о методах измерений

содержатся в руководстве по эксплуатации НКГЖ.411124.008РЭ.

Нормативные и технические документы, устанавливающие требования к регистраторам технологическим КС-1Е, КС-2Е

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

ГОСТ Р 8.585-2001 ГСИ. Преобразователи термоэлектрические. Номинальные статические характеристики преобразования.

ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные.

ТУ 4226-123-13282997-2014 Регистраторы технологические КС-1Е, КС-2Е. Технические условия.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; осуществление деятельности в области использования атомной энергии; выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
