| Номер в госреестре | 57946-14 |
| Наименование СИ | Регистраторы технологические |
| Обозначение типа СИ | КП-1Е, КП-140Е |
| Изготовитель | Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»), г. Москва, г. Зеленоград |
| Год регистрации | 2014 |
| Срок свидетельства | 17.06.2029 |
| МПИ (интервал между поверками) | 3 года - для КП-1Е, КП-140Е, КП-1ЕА, КП-140ЕА (с индексом заказа А); 4 года - для КП-1Е, КП-140Е (с индексом заказа В); 5 лет - для КП-1ЕА, КП-140ЕА (с индексом заказа В) |
| Описание типа | скачать |
| Методика поверки | скачать |
Регистраторы технологические КП-1Е, КП-140Е (далее по тексту - КП-1Е, КП-140Е или приборы) предназначены для измерения, регистрации, контроля и регулирования температуры (при использовании в качестве первичных преобразователей термопреобразователей сопротивления с номинальной статической характеристикой преобразования (НСХ) по ГОСТ 6651-2009 или преобразователей термоэлектрических с НСХ по ГОСТ Р 8.585-2001), а также других неэлектрических величин, преобразованных в электрические сигналы силы и напряжения постоянного тока (по ГОСТ 26.011-80) или активное сопротивление.
Принцип действия КП-1Е, КП-140Е основан на измерении и аналого-цифровом преобразовании параметров измеряемых электрических сигналов и передачу их в микропроцессорный модуль, который обеспечивает управление всеми схемами прибора и осуществляет связь с персональным компьютером через последовательный интерфейс. На табло КП-1Е, КП-140Е и на экране монитора компьютера отображаются результаты измерений в цифровом виде, а также сведения о режиме работы КП-1Е, КП-140Е. В зависимости от значения измеренного сигнала прибор может осуществлять регулирование значения физической величины за счет управления различными исполнительными устройствами.
КП-1Е, КП-140Е являются микропроцессорными переконфигурируемыми (потребителем) приборами с индикацией текущих значений преобразуемых величин и предназначены для функционирования как в автономном режиме, так и совместно с другими приборами, объединенными в локальную компьютерную сеть. Просмотр и изменение параметров конфигурации КП-1Е, КП-140Е производится как с кнопочной клавиатуры, так и с помощью внешнего программного обеспечения (ПО). Связь прибора с компьютером осуществляется по интерфейсу RS-485 с использованием протокола обмена MODBUS RTU, по интерфейсу USB.
КП-1Е, КП-140Е обеспечивают формирование архива, содержащего массив измеренных значений, состояний реле, даты и времени записи. Копирование созданного архива происходит автоматически при установке в КП-1Е, КП-140Е USB-флэш карты. Обработка скопированного архива данных производится на компьютер с помощью ПО (Data View Stud^).
В состав КП-1Е, КП-140Е входят встроенные источники напряжения (24 В или 36 В), предназначенные для питания первичных преобразователей с выходным унифицированным сигналом постоянного тока.
В состав КП-1Е, КП-140Е входят преобразователи встроенные измерительные (ПВИ), преобразующие измеряемую величину в унифицированные выходные сигналы и напряжения.
Приборы выпускаются в двух основных модификациях: КП-1Е и КП-140Е, различающихся по конструктивному исполнению. Модификации КП-1Е, КП-140Е имеют исполнения: общепромышленное (КП-1Е, КП-140Е), повышенной надежности для эксплуатации на объектах АС и ОЯТЦ (КП-1ЕА, КП-140ЕА).

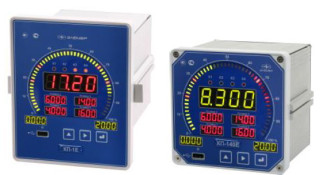

Фотографии общего вида регистраторов технологических представлены на рисунках 1 и
Рис.1 КП-1Е Рис.2 КП-140Е
В КП-1Е, КП-140Е предусмотрено внутреннее и внешнее программное обеспечение (ПО).
Внутреннее ПО состоит только из встроенной в КП-1Е, КП-140Е метрологически значимой части ПО. Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.
Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «А» по МИ 3286-2010. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.
Внешнее ПО, предназначенное для взаимодействия КП-1Е, КП-140Е с компьютером, не оказывает влияния на метрологические характеристики КП-1Е, КП-140Е. Внешнее ПО служит для конфигурирования, получения данных измерений и архивных данных в процессе эксплуатации КП-1Е, КП-140Е. Конфигурирование включает установку типа сигнала, установку параметров светодиодных и шкального индикаторов, даты и времени. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии КП-1Е, КП-140Е и возникающих в процессе его работы ошибках и способах их устранения.
Идентификационные данные программного обеспечения приведены в таблице 1:
Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения (не ниже) | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| ПО «MODBUSconfig» НКГЖ.411919.010 | Ver.2.01.0003 | 01.0003 | 4E3A9H | CRC-32 |
Основные метрологические характеристики с учетом конфигураций КП-1Е, КП-140Е соответствуют указанным в таблице 2.
Таблица 2 - Основные метрологические характеристики КП-1Е, КП-140Е_
| Измеряема величина | Диапазон измерений | Пределы допускаемой основной приведенной погрешности у, %, для индекса заказа | Тип первичного преобразователя (входные сигналы) | |
| А | В | |||
| Температура, °С | от минус 50 до плюс 200 | ±(0,15+(*)) | ±(0,25+(*)) | 50М, 53М(***) , 50П, 46П |
| от минус 50 до плюс 200 | ±(0,1+(*)) | ±(0,2+(*)) | 100М, 100П, Pt100 | |
| от минус 100 до плюс 600; от минус 200 до плюс 600 | ±(0,1+(*))(**) | ±(0,2+(*))(**) | 50П, 46П, 100П, Pt100 | |
| от минус 50 до плюс 180 | ±(0,1+(*)) | ±(0,2+(*)) | Ni100 | |
| Температура, °С | от минус 50 до плюс 1100 | ±(0,15+(*)) | ±(0,25+(*)) | ТЖК (J) |
| от минус 50 до плюс 600 | ТХК (L) | |||
| от минус 50 до плюс 1300 | ТХА (К) | |||
| от 0 до плюс 1700 | ±(0,25+(*)) | ±(0,5+(*)) | ТПП (R) | |
| от 0 до плюс 1700 | ТПП (S) | |||
| от плюс 300 до плюс 1800 | ±(0,15+(*)) | ±(0,25+(*)) | ТПР (В) | |
| от 0 до плюс 2500 | ТВР (А-1) | |||
| от 0 до плюс 1800 | ТВР (А-2) | |||
| от 0 до плюс 1800 | ТВР (А-3) | |||
| от минус 50 до плюс 1000 | ±(0,15+(*)) | ±(0,25+(*)) | ТХКн (Е) | |
| от минус 50 до плюс 400 | ТМКн (Т) | |||
| от минус 50 до плюс 1300 | ТНН (N) | |||
| Ток, мА | 0-5 | ±(0,1+(*))(**) | ±(0,2+(*))(**) | унифицированные сигналы силы и напряжения постоянного тока |
| 4-20 | ±(0,075+°) | ±(0,15+(*)) | ||
| 0-20 | ||||
| Напряжение, мВ | 0-75 | ±(0,1+(*)) | ±(0,2+(*)) | |
| 0-100 | ||||
| Напряжение, В | 0-10 | |||
| Сопротивление, О? | 0-320 | сопротивление | ||
| Пр имечания: ** Одна единица последнего разряда, выраженная в процентах от диапазона измерений. ( ) За исключением поддиапазона (-50.. .+200) °С. ( ) Диапазон измерений (-50...+180) °С. | ||||
Пределы допускаемой дополнительной погрешности приборов для конфигурации с ТП, вызванной изменением температуры их свободных концов: ±1 °С
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха на 10 °С от нормальной плюс 20±5 °С, %: ±0,5у
Потребляемая мощность при напряжении 220 В, В А, не более: 10
Пределы допускаемой основной погрешности срабатывания сигнализации, %: ±у
Пределы допускаемой основной погрешности ПВИ, %: ±(klyl + 0,2),
где: у - предел основной приведенной погрешности по таблице 2,
k - коэффициент, равный отношению диапазона измерений к диапазону преобразования ПВИ, при сопротивлении нагрузки Ян = 2 кОм для выходов 0.. .5 мА и 0.. .10 В и Ян = 0,5 кОм для выхода 4.20 мА.
Габаритные размеры, мм, не более: передняя панель (для КП-1Е)
160x200;
144x144;
170;
136x136
передняя панель (для КП-140Е)
монтажная глубина
корпус
Масса, кг, не более:
Средняя наработка на отказ
(в зависимости от исполнения приборов), ч, не менее: Средний срок службы
(в зависимости от исполнения приборов), лет, не менее: Рабочие условия эксплуатации:
- диапазон рабочих температур окружающего воздуха (в зависимости от исполнения приборов),°С:
- атмосферное давление, кПа
относительная влажность при температуре 30 °С и ниже, %, не более
1,8 (КП-1Е); 1,5 (КП-140Е) 30000 (60000) 10 (15)
от минус 25 до плюс 50, от минус 10 до плюс 50;
84.106,7; 95
Знак утверждения типа наносится на переднюю панель приборов термотрансферным способом, а также на руководство по эксплуатации НКГЖ.411124.007РЭ и паспорт НКГЖ.411124.007ПС - типографским способом.
Комплектность КП-1Е, КП-140Е приведена в таблице 3. Таблица 3 - Комплектность
| № п.п. | Наименование | Обозначение | Кол-во | Примечание |
| 1 | Регистратор технологический КП-1Е КП-140Е | НКГЖ.411124.007 НКГЖ.411124.007-01 | 1 шт. 1 шт. | Модификация и исполнение - в соответствии с заказом |
| 2 | Комплект монтажных частей КП-1Е КП-140Е | НКГЖ.411911.057 НКГЖ.411911.058 | 1 компл. 1 компл. | |
| 3 | Комплект программного обеспечения | НКГЖ.411919.010 | 1 компл. | |
| 4 | Руководство по эксплуатации | НКГЖ.411124.007РЭ | 1 экз. | |
| 5 | Паспорт | НКГЖ.411124.007ПС | 1 экз. | |
| 6 | Методика поверки | НКГЖ.411124.007МП | 1 экз. |
осуществляется по документу НКГЖ.411124.007МП «Регистраторы технологические КП-1Е, КП-140Е». Методика поверки», утвержденному ФГУП «ВНИИМС» 18.04.2014 г.
Основные средства поверки:
- калибратор-измеритель унифицированных сигналов прецизионный «ЭЛЕМЕР-ИКСУ-2012»: диапазон воспроизведения сигналов ТС: минус 200.600 °С, ПГ: ±(0,03.0,08) °С; диапазон воспроизведения температуры ТП: минус 210.2500 °С, ПГ: ±(0,3.2,5) °С; диапазон воспроизведения и измерений силы постоянного тока: 0.25 мА, ПГ: ±(10-4I+1) мкА; диапазон воспроизведения и измерений напряжения: минус 10.100 мВ, ПГ: ±(7 10-5 • |U| +3) мкВ; диапазон воспроизведения напряжения: 0.12 В, ПГ: ±3 мВ; диапазон измерений напряжения: 0.120 В, ПГ: ±(12,5 10-5• | U | +5) мВ.
содержатся в руководстве по эксплуатации НКГЖ.411124.007РЭ.
Нормативные и технические документы, устанавливающие требования к регистраторам технологическим КП-1Е, КП-140Е
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 26.011-80. Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ Р 8.585-2001 ГСИ. Преобразователи термоэлектрические. Номинальные статические характеристики преобразования.
ТУ 4226-116-13282997-2013 Регистраторы технологические КП-1Е, КП-140Е. Технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; осуществление деятельности в области использования атомной энергии; выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
