| Номер в госреестре | 57948-14 |
| Наименование СИ | Делитель импульсного напряжения емкостной |
| Обозначение типа СИ | CS 2000-420 |
| Изготовитель | "Haefely Test AG", Швейцария |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Номер в госреестре | 57948-14 |
| Наименование СИ | Делитель импульсного напряжения емкостной |
| Обозначение типа СИ | CS 2000-420 |
| Изготовитель | "Haefely Test AG", Швейцария |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Делитель импульсного напряжения емкостной CS 2000-420 Назначение средства измерений
Делитель импульсного напряжения емкостной СS 2000-420 (далее по тексту - ДН, делитель) предназначен для масштабного преобразования электрического напряжения стандартизованных грозовых и коммутационных импульсов.

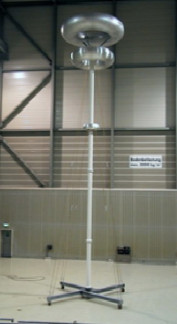

Принцип действия делителя основан на масштабном преобразовании высокого напряжения с помощью последовательно включенных конденсаторов. Делитель содержит следующие основные узлы: высоковольтный электрод, электростатический экран, плечо высокого напряжения, плечо низкого напряжения, низковольтный вывод, внешний изолирующий корпус и раму.
Делитель импульсного напряжения емкостной СS 2000-420 используется при испытаниях электрической прочности изоляции электротехнических изделий.
Высокое напряжение подводится к высоковольтному электроду делителя. После снижения в заданное число раз (коэффициент деления) напряжение с низковольтного вывода, являющегося точкой соединения плеча высокого и низкого напряжений, подается на вход измерительного прибора.
Делитель выполнен чисто по емкостной технологии с включением, гасящих колебания, резисторов. Емкостный делитель напряжения состоит из цепочки последовательно соединенных конденсаторов одинаковой емкости, включенных на измеряемое напряжение, и последовательно включенных демпфирующих резисторов.
Основные метрологические и технические характеристики приведены в таблице 1. Таблица 1
| Наименование характеристики | Значение |
| Диапазон преобразования стандартизованного грозового импульса напряжения с длительностью фронта (1,2±0,36) мкс и длительностью импульса (50±10) мкс, кВ | От минус 2000 до 2000 |
| Диапазон преобразования стандартизованного коммутационного импульса напряжения с временем подъема (250±50) мкс и длительностью импульса (2500±750) мкс, кВ | От минус 1650 до 1200 |
| Номинальный коэффициент масштабного преобразования | 2000:1,4 |
| Пределы допускаемой относительной погрешности коэффициента масштабного преобразования стандартизованных грозовых и коммутационных импульсов напряжения, % | ±1 |
| Номинальное значение емкости, пФ | 420 |
| Средняя наработка на отказ, ч, не менее | 100 000 |
| Срок службы, лет, не менее | 12 |
| Рабочие условия применения: - температура, °С: - относительная влажность, % | от плюс 5 до плюс 40 95 |
Знак утверждения типа наносится на табличку делителя методом трафаретной печати и типографским способом на титульные листы эксплуатационной документации.
Комплект поставки делителя представлен в таблице 2. Таблица 2
| Наименование и условное обозначение | Кол. |
| Делитель импульсного напряжения емкостной CS 2000-420, зав. № 10101282.90.1 | 1 шт. |
| Паспорт | 1 экз. |
| Методика поверки | 1 экз. |
осуществляется в соответствии с документом МП 57948-14 «Делитель импульсного напряжения емкостной CS 2000-420. Методика поверки», утвержденным ФГУП «ВНИИМС» в марте 2014 г. Основные средства поверки представлены в таблице 3.
Таблица 3
| Средства измерений | № |
| Государственный первичный специальный эталон единицы стандартизованных грозовых и коммутационных импульсов напряжения в диапазоне от 1 до 1000 кВ | 204-2012 |
Сведения приведены в документе: «Делитель импульсного напряжения емкостной CS 2000-420. Паспорт».
Лист № 3 Всего листов 3
Нормативные и технические документы, устанавливающие требования к делителю импульсного напряжения емкостному CS 2000-420
1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
2. ГОСТ 17512-82 «Электрооборудование и электроустановки на напряжение 3 кВ и выше. Методы измерения при испытаниях высоким напряжением».
3. ГОСТ 1516.2-97 «Электрооборудование и электроустановки переменного тока на напряжение от 3 кВ и выше. Общие методы испытаний электрической прочности изоляции ».
4. Техническая документация фирмы-изготовителя.
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
