| Номер в госреестре | 57962-14 |
| Наименование СИ | Дозиметры |
| Обозначение типа СИ | Colibri |
| Изготовитель | Компания "Mirion Technologies (Canberra) SAS", Франция; Компания "Canberra France", Франция (срок свидетельства: 22.07.2019 г.) |
| Год регистрации | 2014 |
| Срок свидетельства | 18.06.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Дозиметры Colibri (далее по тексту - дозиметры) предназначены для измерения мощности амбиентного эквивалента дозы Н* (10) (мощности амбиентной дозы) гамма-излучения.
Принцип действия дозиметров Colibri основан на взаимодействии излучения с веществом детектора и возникновении сцинтилляций (дозиметр Colibri в модификации Colibri-VLD со встроенным сцинтилляционным детектором) или носителей заряда (дозиметр Colibri в модификации Colibri-TTC со встроенным газоразрядным счетчиком), которые затем преобразуются в электрические импульсы, амплитуда которых пропорциональна энергии излучения, а скорость счета пропорциональна потоку частиц, попадающих в детектор. Преобразование этих данных в измеряемую величину (мощность дозы) производится прибором автоматически с учетом предварительно сделанной калибровки по эталонам, воспроизводящим соответствующую физическую величину.
Прибор собран в прочном компактном корпусе, состоящем из двух деталей. В корпусе расположены детектор, электронные компоненты и ЖК-дисплей. Результаты измерений выводятся на ЖК-дисплей.
На передней части корпуса расположен пользовательский интерфейс прибора. Пользовательский интерфейс состоит из клавиатуры и сенсорного экрана.
Дозиметр рассчитан на работу в двух режимах:
- офисный режим, предназначенный для комфортных условий и предполагающий использование стилуса. Используется в основном для настройки прибора;
- полевой режим, позволяющий выполнять измерения с помощью клавиатуры. Позволяет работать с прибором даже в защитных перчатках.
Для измерения высоких уровней излучения (до 10 Зв/ч) применяется дозиметр в модификации Colibri-TTC, в котором в качестве детектора используется газоразрядный счетчик.
Для измерения низких уровней излучения (до 1 мЗв/ч) применяется дозиметр в модификации Colibri-VLD, в котором используется детектор на основе сцинтиллятора CsI(Tl).
При измерении прибор выводит значение мощности дозы со встроенного детектора на безинерционный полулогарифмический линейный индикатор, имитирующий аналоговую шкалу. Кроме того, усредненное значение, полученное с помощью алгоритма сглаживания, выводится в виде цифры.
Питание осуществляется от Li-Ion аккумулятора кат.№85605. Время работы от полностью заряженного аккумулятора зависит от режима эксплуатации и от задействованных функций в соответствии с таблицей, приведённой в Руководстве по эксплуатации в разделе «Питание». В дозиметрах Colibri имеется также литиевая батарея (тип 1225) для питания часов реального времени.

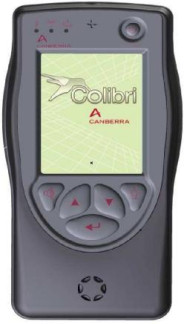

Общий вид прибора приведен на рисунке 1.
Две модификации прибора отличаются по цвету уплотнительной прокладки корпуса: корпус Colibri-TTC имеет серую прокладку, а корпус Colibri-VLD - красную.
Программное обеспечение дозиметров Colibri размещается в энергонезависимой части памяти микропроцессора, запись которой осуществляется в процессе производства. Обеспечивает получение и отображение на дисплее результатов измерений и сообщений о неисправностях, управление режимами работы прибора.
Команды интерфейса пользователя встроенного ПО дозиметра Colibri имеют однозначное назначение для инициирования функций прибора. Разделение ПО с выделением метрологически значимой части не предусмотрено. К метрологически значимой части относится все ПО дозиметра Colibri. Идентификационные данные ПО приведены в таблице 1.
Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| ПО модификации Coibri-r | fTC | |||
| Colibri | Не определено1-* | 2,7,0,12) | Не определен ) | Не определен ) |
| PIC | Не определено1) | 1.1.33) | Не определен ) | Не определен ) |
| PIC-загрузчик | Не определено1-’ | 1.0.0 | Не определен1) | Не определен1) |
| BSP | Не определено^ | 15.06.20114) | Не определен ) | Не определен ) |
| Firmware gauge | Не определено^ | 1 065) | Не определен1) | Не определен1) |
| ПО модификации Coibri-VLD | ||||
| Colibri | Не определено^ | 2,7,0,12) | Не определен1) | Не определен1) |
| PIC | Не определено^ | 1.1.33) | Не определен1) | Не определен1) |
| PIC-загрузчик | Не определено^ | 1.0.0 | Не определен ) | Не определен ) |
| BSP | Не определено^ | 15.06.20114) | Не определен1) | Не определен1) |
| Firmware gauge | Не определено^ | 1 305) | Не определен ) | Не определен ) |
Примечания: 1) Встроенное ПО зашивается на стадии производства. Доступа к цифровому
идентификатору встроенного ПО нет.
2) Номер версии программного обеспечения не ниже 2,7,0,1.
3) Номер версии программного обеспечения не ниже 1.1.3.
4) Номер версии программного обеспечения не ниже 15.06.2011.
5) Номер версии программного обеспечения не ниже 1 06 и 1 30 соответственно.
В ПО защита от непреднамеренных и преднамеренных изменений метрологически значимой части ПО и измеренных данных осуществляется установкой паролей пользователя и администратора СИ (1 уровень), предотвращающих несанкционированный доступ к настройкам прибора; проверкой целостности ПО.
В соответствии с разделом 2.6 МИ 3286-2010 и на основании результатов проверок уровень защиты ПО дозиметров Colibri от непреднамеренных и преднамеренных изменений соответствует уровню «С».
| Характеристика | Значение | |
| 1 | 2 | |
| Диапазон измерений мощности амбиентной дозы гамма-излучения: Colibri-TTC Colibri-VLD | от 1 мкЗв/ч до 10 Зв/ч | |
| от 0,1 мкЗв/ч до 1 мЗв/ч | ||
| Пределы допускаемой основной относительной погрешности измерения мощности амбиентной дозы | ±15 % | |
| Диапазон энергий регистрируемого рентгеновского и гамма-излучения и энергетическая зависимость показаний относительно энергии 0,662 МэВ гамма-излучения радионуклида 137Cs: Colibri-TTC Colibri-VLD | ||
| от 48 кэВ до 1,5 МэВ | +25 % -15 % | |
| от 59 кэВ до 1,5 МэВ | +25 % -15 % | |
| Нормальные условия эксплуатации прибора: - температура окружающего воздуха: - относительная влажность | 20±5°С 60±15% | |
| Рабочие условия эксплуатации прибора: - температура окружающего воздуха: - относительная влажность | от минус 10 °С до плюс 40 °С до 95% | |
| Стойкость к ударным нагрузкам: | выдерживает падение с высоты не более 1 м | |
| Пределы допускаемой дополнительной относительной погрешности измерения мощности амбиентной дозы при изменении температуры от границ нормальных условий | ±10 % | |
| Характеристика | Значение | |||||||||||||
| 1 | 2 | |||||||||||||
| Анизотропия чувствительности дозиметра Colibri не более, % | Тип источника | Угол падения гамма-излучения | ||||||||||||
| 0 | +30 | +60 | +90 | +120 | + 150 | 180 | -30 | -60 | -90 | -120 | -150 | |||
| Colibri-TTC | Горизонтальная плоскость | 241Am | 0 | -10 | -30 | -55 | -85 | -95 | -95 | -10 | -30 | -65 | -95 | -95 |
| 137Cs | 0 | -10 | -15 | -25 | -25 | -40 | -60 | -5 | -15 | -25 | -25 | -40 | ||
| 60Co | 0 | -5 | -10 | -25 | -15 | -20 | -50 | -5 | -10 | -20 | -20 | -25 | ||
| Вертикальная плоскость | 241Am | 0 | -10 | -30 | -95 | -85 | -95 | -95 | ±5 | -10 | -10 | -20 | -45 | |
| 137Cs | 0 | -10 | -15 | -25 | -10 | -25 | -60 | -5 | -10 | -10 | -10 | -10 | ||
| 60Co | 0 | -5 | -10 | -15 | ±5 | -15 | -40 | ±5 | -5 | ±5 | ±5 | ±5 | ||
| Colibri-VLD | Горизонтальная плоскость | 241Am | 0 | ±10 | -30 | -60 | -70 | -95 | -95 | -20 | -45 | -60 | -70 | -95 |
| 137Cs | 0 | ±5 | -10 | -25 | -25 | -40 | -50 | ±5 | -15 | -30 | -30 | -40 | ||
| 60Co | 0 | ±5 | -5 | -20 | -15 | -20 | -40 | ±5 | -10 | -20 | -20 | -25 | ||
| Вертикальная плоскость | 241Am | 0 | -5 | -30 | -95 | -80 | -95 | -95 | ±5 | -±5 | -25 | -25 | -45 | |
| 137Cs | 0 | -5 | -10 | -20 | -10 | -10 | -60 | ±10 | -10 | -10 | ±10 | ±10 | ||
| 60Co | 0 | ±5 | ±5 | -15 | ±5 | -15 | -40 | ±5 | ±5 | ±5 | ±10 | ±10 | ||
| Перезаряжаемый встроенный аккумулятор: - номинальное напряжение - номинальная емкость | 4.2 В 5.3 А-ч | |||||||||||||
| Время непрерывной работы от встроенного аккумулятора при нормальных условиях эксплуатации и минимальной подсветке дисплея | 15 часов | |||||||||||||
| Заряд аккумулятора дозиметра осуществляется от внешнего источника постоянного тока: - напряжение - выходной ток не менее | 5.0 В 5.0 А | |||||||||||||
| Требования надежности: - средняя наработка на отказ Colibri-VLD - средняя наработка на отказ Colibri-TTC - средний срок службы | не менее 20000 ч. не менее 25000 ч. не менее 8 лет | |||||||||||||
| Габаритные размеры и масса прибора с аккумулятором, не более: | ||||||||||||||
| Colibri-TTC Colibri-VLD | 195 х 100 х 63 мм | 0,730 кг | ||||||||||||
| 195 х 100 х 63 мм | 0,790 кг | |||||||||||||
Знак утверждения типа наносится на титульный лист руководства по эксплуатации дозиметров Colibri типографским способом и на плёночную этикетку, клеящуюся на корпус дозиметров, методом шелкографии.
Комплект поставки дозиметра Colibri указан в таблице 3.
Таблица 3
| Наименование | Обозначение | Количество | Примечание |
| Дозиметр Colibri | TTC | 1 | Модификация прибора поставляется по выбору заказчика |
| VLD | 1 | ||
| Кабель USB | тип 87495 | 1 | |
| Блок питания сетевой | кат. № 87452 | 1 | |
| «Дозиметр Colibri. Руководство по эксплуатации» | CPR336MN002 | 1 | |
| «Дозиметр Colibri. Методика поверки» | МП 2103-001-2014 | 1 | |
| Дополнительная поставка по согласованию с заказчиком | |||
| Комплект Bluetooth для считывания штрих-кодов: - сканер штрих кода; - защитный чехол; - подставка; - рулетка с ключом. | кат. № 89303 | ||
| Комплект Bluetooth для считывания меток RFID: - сканер меток RFID; - защитный чехол; - подставка; - рулетка с ключом. | кат. №89304 | ||
| Зарядное устройство для бортовой сети автомобиля | кат. № 88805 | ||
| Рукоятка для блоков детектирования CSP и Colibri | кат. № 87501 | ||
Примечания:
1 Комплект принадлежностей может поставляться полностью или отдельные его составляющие.
2 Допускается замена сетевого блока питания кат. № 87452 на другой тип со следующими техническими характеристиками: напряжение питания - 5,0 В, постоянный ток - 5,0 А.
осуществляется по документу МП 2103-001-2014 «Дозиметр Colibri. Методика поверки», утверждённому ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в январе 2014 года.
137
Средства поверки: поверочная дозиметрическая установка с набором источников Cs, 60Co и 241Am, удовлетворяющая требованиям ГОСТ 8.087-2000. Погрешность аттестации не более ± 5 %.
Методика измерений изложена в документе CPR336MN002 «Дозиметр Colibri. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к дозиметрам Colibri
ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия»;
ГОСТ 28271-89 «Приборы радиометрические и дозиметрические носимые. Общие технические требования»;
ГОСТ Р 8.804-2012 «ГСИ. Государственная поверочная схема для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма-излучений; Техническая документация фирмы-изготовителя.
- при осуществлении деятельности в области использования атомной энергии;
- при осуществлении деятельности в области охраны окружающей среды;
- при выполнении работ по обеспечению безопасных условий и охраны труда;
- при осуществлении деятельности по обеспечению безопасности при чрезвычайных ситуациях.
