Аппаратура системы внутриреакторного контроля для атомных электростанций Гиндукуш F, 57964-14

Назначение

Аппаратура системы внутриреакторного контроля для атомных электростанций «Гиндукуш-F» (далее - аппаратура «Гиндукуш-F») предназначена для измерений аналоговых сигналов в виде напряжения и силы постоянного тока, сопротивления, преобразования измеренных аналоговых сигналов в цифровой код, регистрации и передачи по каналам связи в другие системы и комплексы, а также выдачи сигналов управления и сигнализации.

Описание

Аппаратура «Гиндукуш-F» осуществляет прием аналоговых и дискретных сигналов с первичных преобразователей из состава системы внутриреакторного контроля (СВРК) АСУ ТП энергоблоков атомных электростанций с реакторами типа ВВЭР (водоводяной энергетический реактор), выдачу дискретных сигналов, преобразование измеренных аналоговых сигналов в цифровой код, запоминание и обработку информации, контроль выхода технологических параметров за установленные пределы, обмен информацией с ЭВМ и другими системами реакторной установки.

Структурная схема аппаратуры «Гиндукуш-F» представлена на рисунке 1. Аппаратура «Гиндукуш-F» реализована по схеме магистрально-модульной структуры с организацией управления по принципу «master-slave» и состоит из двух блоков управления БУП «1» и БУП «2» типа БУП-42Р, каждый из которых обеспечивает управление отдельной информационной магистралью (МПИ), и блоков ввода-вывода (БВВ), имеющих интерфейс с дублированной магистралью.

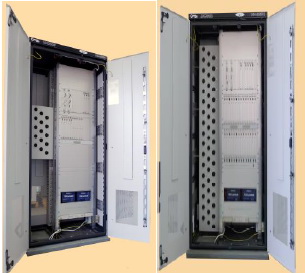

Блоки электрически и конструктивно объединены в законченную специфицированную единицу - шкаф, в котором расположены до четырех каркасов, связанных друг с другом магистралью МПИ. Типовые исполнения шкафов отличаются по составу и количеству входящих в них блоков. Фото общего вида щкафов комплексов приведено на рисунке 2.

В целях повышения надежности и помехоустойчивости работы интерфейс МПИ разбит на несколько автономных участков - интерфейсные шины в каждом каркасе гальванически изолированы друг от друга и объединяются интерфейсом расширения МПИ (КИ-ТИ), также имеющим гальваническую изоляцию.

Для обеспечения надежности энергоснабжения питание осуществляется по двум независимым входам. Сетевое напряжение преобразуется в напряжение 24 В постоянного тока, которое используется для питания всех блоков и элементов, входящих в состав шкафа.

Блоки БУП-42Р предназначены для управления работой блоков ввода-вывода и блока контроля и диагностики, подключенных к интерфейсу МПИ в шкафу аппаратуры, а также для обмена информацией с внешними абонентами по интерфейсу Ethernet IEEE 802.3. Питание БУП-42Р обеспечивается от внешней шины +24 В, в системе из двух БУП-42Р блоки получают электропитание от разных шин +24 В для обеспечения высокого коэффициента готовности.

БУП «1», БУП «2» - блоки управления;

БВВ - блоки ввода-вывода;

МПИ - магистраль передачи информации;

ТИ - терминал интерфейса;

КИ - коммутатор интерфейса.

Рисунок 1 - Структурная схема аппаратуры «Гиндукуш-F»

БВВ осуществляют непосредственную связь с оборудованием АЭС - принимают аналоговые и цифровые сигналы от датчиков технологического процесса и формируют релейные сигналы для управления исполнительными механизмами и устройствами.

Каждый блок имеет собственный микропроцессор, реализующий все функции блока (ввод, обработка, вывод, контроль, диагностика собственных неисправностей); два одинаковых резервирующих друг друга шинных интерфейса, которые через свои двухпортовые запоминающие устройства по шине ввода/вывода обеспечивают обмен данными с БУП-42Р.

К БВВ относятся: БВЦ-260Р - блок ввода релейных сигналов; БВЦ-261Р - блок ввода потенциальных сигналов; БВЦ-262Р - блок вывода релейных сигналов; БКХ-34Р -блок контроля и диагностики; БПА-64Р, БПА-65Р, БПА-66Р, БПА-67Р, БПА-68Р -преобразователи аналого-цифровые (АЦП).

Аппаратура «Гиндукуш-F» размещается в помещениях электротехнических и радиотехнических средств АСУ ТП АЭС постоянного пребывания персонала зоны свободного режима.

Аппаратура «Гиндукуш-F» является сейсмостойкой и пожаробезопасной, а также соответствует требованиям электромагнитной совместимости и помехозащищенности в соответствии с требованиями нормативных документов.

Программное обеспечение

Программное обеспечение (ПО) аппаратуры «Гиндукуш-F» состоит из внутреннего программного обеспечения блоков БУП-42Р и БПА, а также внешнего программного обеспечения, использующегося для поверки аппаратуры «Гиндукуш-F».

Внутреннее ПО, влияющее на метрологические характеристики, устанавливается в энергонезависимую память блоков при изготовлении и в процессе эксплуатации изменению не подлежит, доступ к нему отсутствует. Стойки, в которых установлены блоки БУП-42Р и БПА, находятся в запираемых на ключ помещениях. Ключ выдается

ответственным лицом при оформлении наряда на проведение работ. Класс защиты внутреннего ПО от изменений - высокий в соответствии с Р 50.2.077-2014.

Метрологические характеристики аппаратуры «Гиндукуш-F», указанные в таблице 2, нормированы с учетом влияния внутреннего ПО.

Внешнее ПО используется для поверки аппаратуры «Гиндукуш-F». Оно устанавливается на сервисный компьютер, входящий в комплект поставки. На компьютере используется программное разграничение прав доступа. Вход в операционную систему осуществляется по паролю. Класс защиты его от изменений -средний в соответствии с Р 50.2.077-2013.

Идентификационные данные программного обеспечения аппаратуры приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Основные метрологические характеристики аппаратуры «Гиндукуш-F» определяются входящими в их состав измерительными блоками, указанными в таблице 2.

Примечание - в состав аппаратуры «Гиндукуш-F» не входят первичные измерительные преобразователи СВРК.

Пределы допускаемой дополнительной погрешности от изменения температуры, приведённой к верхнему пределу измерений, для всех видов измеряемых величин составляет ±0,02 % на 10 °С.

Рабочие условия применения:

-    температура    от 10 до 35 °С;

-    относительная влажность    до 80 % (при 25 °С);

-    напряжение питания    220-33 В;

-    частота питания    50 ± 2 Гц.

Потребляемая мощность на шкаф аппаратуры не превышает 350 ВА.

Габаритные размеры шкафов ВхШхГ,

мм, не более:    2000х1000х600

Масса шкафа, кг, не более    300.

Знак утверждения типа

Знак утверждения типа наносится на лицевую панель шкафа аппаратуры и на титульный лист формуляра.

Комплектность

Комплектность аппаратуры «Гиндукуш-F» определяется проектом из типов и числа блоков, указанных в таблице 3.

Поверка

Поверка выполняется в соответствии с документом КУМП.468157.001 МП «Аппаратура системы внутриреакторного контроля для атомных станций «Гиндукуш -F». Методика поверки», утвержденным ФГУП «ВНИИМС» в мае 2014 г.

Перечень основного поверочного оборудования:

-    мультиметр цифровой 34410A; пределы допускаемой основной погрешности в режиме измерения напряжения постоянного тока U на пределе 100 мВ ±(0,003%U+0,0035% диапазона); на пределе 10 В, ±(0,003%U + 0,0005% диапазона);

-    меры электрического сопротивления однозначные МС 3050, номинальные значения 50, 100, 150, 200 и 250 Ом кл. т. 0,002.

Сведения о методах измерений

Сведения о методиках (методах) измерений указаны в документе на каждый шкаф аппаратуры «Устройство информационно-измерительное УИ-2ХХРХ. Руководство по эксплуатации. КУМП.468157.ХХХ РЭ».

Нормативные и технические документы, устанавливающие требования к аппаратуре системы внутриреакторного контроля для атомных электростанций «Гиндукуш F»

ГОСТ Р 8.565-96 Метрологическое обеспечение эксплуатации атомных станций. Основные положения.

КУМП.468157.001 ТУ Аппаратура системы внутриреакторного контроля для АЭС с РУ ВВЭР-1200 «Гиндукуш-F». Технические условия.

Рекомендации к применению

-    осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта;

-    осуществление деятельности в области использования атомной энергии.
